Модель шарового крана запорного типа Belimo R520 предназначается для использования в системах HVAC как в закрытых, так и открытых контурах рабочей среды. Трехходовой, резьба с наружной стороны.

• Внутренний диаметр крана (DN) - 2 см
• Пропускная максимальная возможность (Max Kva) - 21 куб.м/час
• 100% герметичность в канале А-АВ

Модель шарового крана запорного типа Belimo R520 предназначается для использования в системах HVAC как в закрытых, так и открытых контурах рабочей среды. Трехходовой, резьба с наружной стороны.

• Внутренний диаметр крана (DN) - 2 см
• Пропускная максимальная возможность (Max Kva) - 21 куб.м/час
• 100% герметичность в канале А-АВ

Технические характеристики



Рабочая среда	Вода и растворы гликоля (соотношение не более 50х50)
Температурный режим рабочей среды	От +5°С до +110°С
ΔPmax - давление дифференциальное при обычном режиме работы	1000 кПа
ΔPmax - давление дифференциальное при бесшумном режиме работы	200 кПа
ΔPs - давление запирания	1400 кПа
Пропускная способность	21 куб.м/час
Расходная характеристика байпаса	Около 50% от значения Max Kvs
Герметичность каналов	А-АВ - 100% герметичен; В-АВ - не более 1% от значения Max Kvs
Соединение с трубой	Резьба с наружной стороны
Угол вращения крана / диапазон работы	90° / от 15 до 90°
Установочные позиции по отношению ко штоку	Горизонтально/вертикально
Сервисная поддержка	Нет
Корпус крана (штамповка)	Латунный, никелированный
Конус / шток крана	Сталь-нержавейка
Материал уплотнения штока	Кольцо из резины EPDM
Материал уплотнения шара	Кольцо из резины EPDM, PTFE



Описание

Принцип действия и управление

Регулирование открытия/закрытия запорного крана Belimo R520 осуществляет электропривод поворотного типа. На основании сигнала от контроллера, электропривод перемещает шар внутри крана (элемент регулирования) в заданную позицию. Для открытия крана Belimo R520 шар поворачивается влево, против часовой стрелки, а закрывается поворотом в противоположную сторону соответственно. Контроллер посылает команды на привод двумя типами сигналов - аналоговым в интервале постоянного тока от 0 до 10 В и импульсным по трехпозиционной схеме.

При подборе электропривода необходимо ориентироваться на технические параметры крана Belimo R520 и его совместимость с конкретной моделью привода.

Расходная характеристика

За счет встроенного в конструкцию крана Belimo R520 диска для корректировки потока рабочей среды, постоянно обеспечивается равнопроцентная расходная характеристика.

Для уточнения стоимости изделия, а также оформления заказа на запорный кран Belimo R520 звоните по телефону 8 (499) 201-22-47.

Предоставление скидок и оптовых цен на запорный кран Belimo R520 обсуждается персонально.

Гарантийный срок на запорный кран Belimo R520 - 5 лет со дня покупки. Технический паспорт и сертификат соответствия прилагаются к изделию.

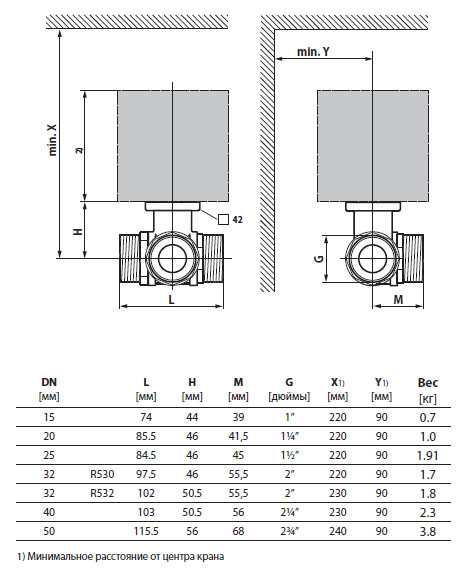

Габаритные размеры
