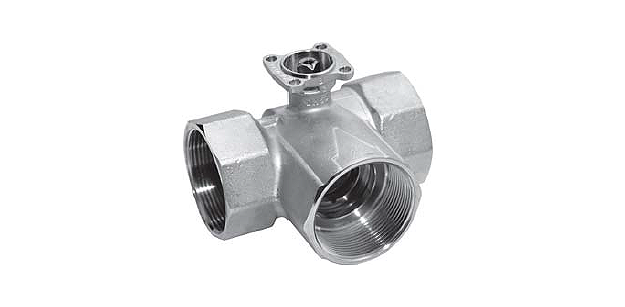

Регулирующий шаровой кран Belimo R3050-BL4

Шаровые перекидные краны R3050-BL4

3-ходовый перекидной шаровой кран.

  • открытые и закрытые системы горячей и холодной воды
  • для плавного регулирования воды в системах подготовки воздуха и отопления
  • полностью герметичен (регулирующий канал А—АВ)
  • Тип R3050-BL4
  • DN 50 [мм]
  • Kvs max 75 [м³/час]



3-ходовый перекидной шаровой кран.

  • открытые и закрытые системы горячей и холодной воды
  • для плавного регулирования воды в системах подготовки воздуха и отопления
  • полностью герметичен (регулирующий канал А—АВ)
  • Тип R3050-BL4
  • DN 50 [мм]
  • Kvs max 75 [м³/час]



Технические характеристики

3-ходовый регулирующий шаровой кран R3050-BL4 внутренняя резьба.

Среда Холодная и горячая вода (содержание гликоля макс. 50%)
Температура среды –10 °С … +100°С
Номинальное давление Ps 1600 кПа
Пропускная способность Kvs См. таблицу вверху
Дифференциальное давление ΔPmax 350 кПа (200 кПа для бесшумной работы)
Запирающее давление ΔPs 500 кПа
Уровень утечки А, герметичен
Трубное присоединение Внутренняя резьба
Угол поворота 90 ° (рабочий диапазон 15…90 ° )
Положение установки От вертикального до горизонтального (относительно штока)
Тех. обслуживание Не требуется
Тело клапана Штампованное, никелированная латунь
Конус клапана и шток никелированная латунь
Уплотнение штока Кольцо / EPDM
Уплотнение шара Кольцо / PTFE (DN 20 Viton)



Описание

Управление

Регулирующий клапан Belimo R3050-BL4 управляется при помощи поворотного электропривода. Поворотные электроприводы управляются стандартным сигналом 0…10 В= или по 3-позиционной схеме и поворачивают шар внутри крана – регулирующее устройство – в открытое положение согласно управляющему сигналу. Кран Belimo R3050-BL4 открывается в направлении против часовой стрелки и закрывается по часовой стрелке.

Характеристика потока

Равно-процентная характеристика потока шаровой кран Belimo R3050-BL4 обеспечивается встроенным корректирующим диском.

Электропривод

Подбор электропривода производится в зависимости от типа и размера муфта Belimo R3050-BL4.

Регулирующий клапан Белимо R3050-BL4 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на регулирующий шаровой кран Белимо R3050-BL4 мы обсуждаем индивидуально.

На Кран Белимо R3050-BL4 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

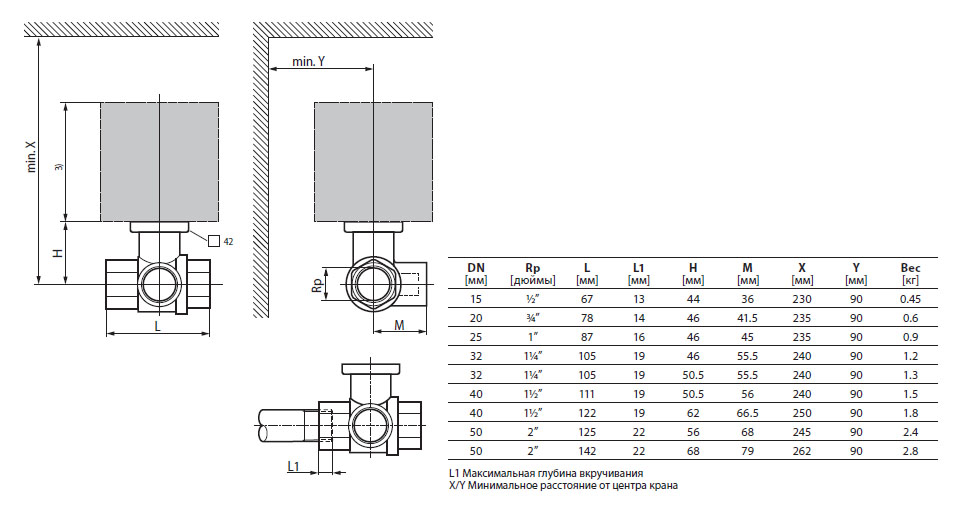

Габаритные размеры

Габаритные размеры R3050-BL4





Скачать PDF



Скачать PDF (89 Кбайт)
