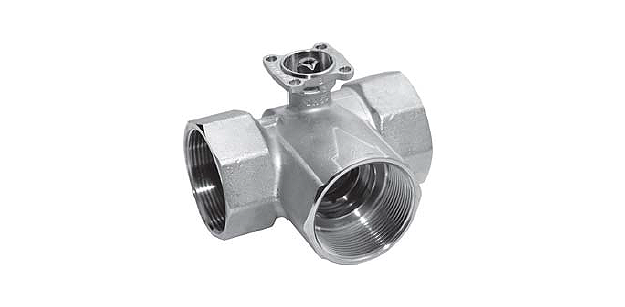

Регулирующий шаровой кран Belimo R3015-BL1

Шаровые перекидные краны R3015-BL1

3-ходовый перекидной шаровой кран.

  • открытые и закрытые системы горячей и холодной воды
  • для плавного регулирования воды в системах подготовки воздуха и отопления
  • полностью герметичен (регулирующий канал А—АВ)
  • Тип R3015-BL1
  • DN 15 [мм]
  • Kvs max 5,5 [м³/час]



3-ходовый перекидной шаровой кран.

  • открытые и закрытые системы горячей и холодной воды
  • для плавного регулирования воды в системах подготовки воздуха и отопления
  • полностью герметичен (регулирующий канал А—АВ)
  • Тип R3015-BL1
  • DN 15 [мм]
  • Kvs max 5,5 [м³/час]



Технические характеристики

3-ходовый регулирующий шаровой кран R3015-BL1 внутренняя резьба.

Среда Холодная и горячая вода (содержание гликоля макс. 50%)
Температура среды –10 °С … +100°С
Номинальное давление Ps 1600 кПа
Пропускная способность Kvs См. таблицу вверху
Дифференциальное давление ΔPmax 350 кПа (200 кПа для бесшумной работы)
Запирающее давление ΔPs 500 кПа
Уровень утечки А, герметичен
Трубное присоединение Внутренняя резьба
Угол поворота 90 ° (рабочий диапазон 15…90 ° )
Положение установки От вертикального до горизонтального (относительно штока)
Тех. обслуживание Не требуется
Тело клапана Штампованное, никелированная латунь
Конус клапана и шток никелированная латунь
Уплотнение штока Кольцо / EPDM
Уплотнение шара Кольцо / PTFE (DN 20 Viton)



Описание

Управление

Регулирующий клапан Belimo R3015-BL1 управляется при помощи поворотного электропривода. Поворотные электроприводы управляются стандартным сигналом 0…10 В= или по 3-позиционной схеме и поворачивают шар внутри крана – регулирующее устройство – в открытое положение согласно управляющему сигналу. Кран Belimo R3015-BL1 открывается в направлении против часовой стрелки и закрывается по часовой стрелке.

Характеристика потока

Равно-процентная характеристика потока шаровой кран Belimo R3015-BL1 обеспечивается встроенным корректирующим диском.

Электропривод

Подбор электропривода производится в зависимости от типа и размера муфта Belimo R3015-BL1.

Регулирующий клапан Белимо R3015-BL1 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на регулирующий шаровой кран Белимо R3015-BL1 мы обсуждаем индивидуально.

На Кран Белимо R3015-BL1 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

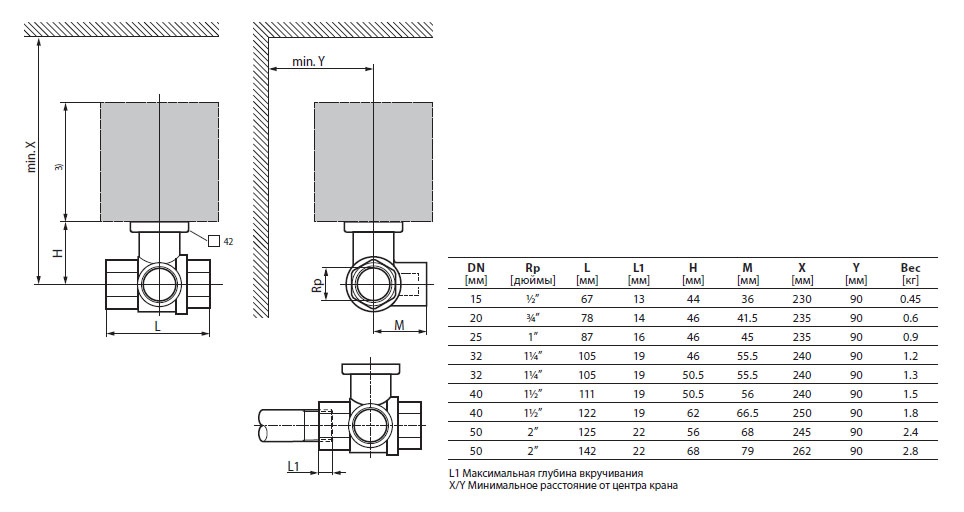

Габаритные размеры

 Габаритные размеры R3015-BL1





Скачать PDF



Скачать PDF (89 Кбайт)
