Привод BELIMO LR24A-S

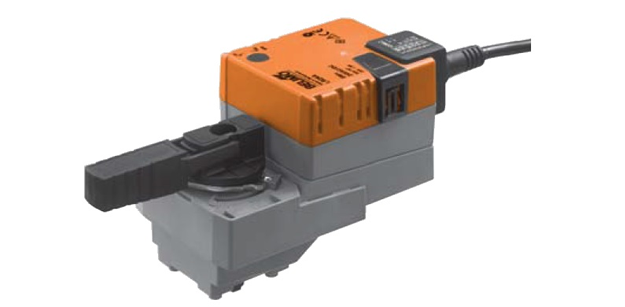

Привод для установки на шаровые перекидные краны LR24A (-S)

Привод для установки на шаровой кран, IP54.

  • Поворотные электроприводы для 2- и 3-ходовых кранов
  • Крутящий момент 5 Нм
  • Номинальное напряжение 24 В~/=
  • Управление: откр./закр. , трехпозиционное управление
  • Встроенный вспомогательный переключатель



Привод для установки на шаровой кран, IP54.

  • Поворотные электроприводы для 2- и 3-ходовых кранов
  • Крутящий момент 5 Нм
  • Номинальное напряжение 24 В~/=
  • Управление: откр./закр. , трехпозиционное управление
  • Встроенный вспомогательный переключатель



Технические характеристики

Поворотный электропривод БЕЛИМО LR24A-S для шаровых кранов.

Номинальное напряжение 24 В ~ 50/60 Гц 24 В=
Диапазон номинального напряжения 19,2…28,8 В ~/=
Расчетная мощность 2 ВА
Вспомогательный переключатель 1 однополюсный, 1 мА… 3(0,5)А, 250 В~ (настраивается 0…100 %) (для LR24A-S)
Потребляемая мощность:
- во время вращения
- в состоянии покоя

1,0 Вт
0,2 Вт
Соединение:
- питание
- вспомогательный переключатель
Кабель:

1 м, 3 х 0,75 мм2
1 м, 3 х 0,75 мм2
Параллельное соединение Возможно c учетом мощностей
Крутящий момент (номинальный) Мин. 5 Нм при номинальном напряжении
Ручное управление Редуктор выводится из зацепления при помощи кнопки сb самовозвратом, ручная блокировка
Время поворота 90 с / 95°
Уровень шума Макс. 35 дБ (без клапана)
Индикация положения Механический указатель, съемный
Класс защиты III (для низких напряжений)
Электромагнитная совместимость Соответствует 89/336/ЕЕС
Степень защиты корпуса IP54 в любом положении установки
Температура окружающей среды 0…+50° С
Температура переносимой среды +5…+120° С (шаровой кран) –10° С с подогревом штока по запросу
Температура хранения –40…+80° С
Влажность окружающей среды 95% отн., не конденсир.(по EN 60730-1)
Техническое обслуживание Не требуется
Вес ≈ 550 г LR24A ≈ 600 г LR24A-S



Описание

Простая установка

Поворотный электропривод BELIMO LR24A-S простая установка на шаровой кран при помощи одного винта. Положение установки по отношению к шаровому крану может выбираться с шагом 90 °.

Ручное управление

Привод для клапанов BELIMO LR24A-S возможно ручное управление при помощи

кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления).

Настраиваемый угол поворота

Угол поворота поворотный электропривод БЕЛИМО LR24A-S настраивается при помощи механических упоров.

Высокая функциональная надежность

Belimo LR24A-S поворотный привод Белимо защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Купить привод БЕЛИМО LR24A-S а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО LR24A-S мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO LR24A-S распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

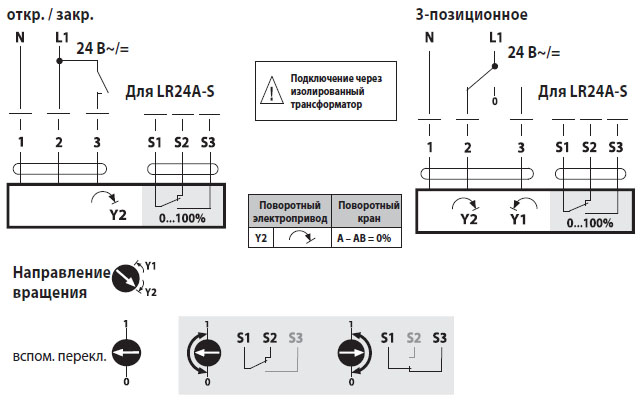

Электрическое подключение

 Электрическое подключение LR24A-S

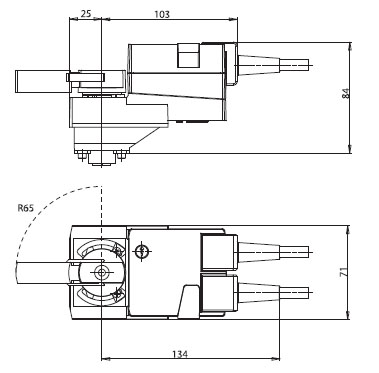

Габаритные размеры

Габаритные размеры LR24A-S



Скачать PDF



Скачать PDF (197 Кбайт)

Сертификат BELIMO (775 Кбайт)
