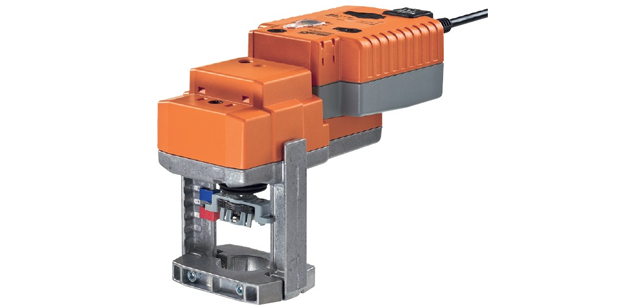

Привод BELIMO NVK24A-SR-TPC

Привод для установки на седельный клапан PN 6 DN 15-100 NVK24A-SR-TPC

Модель поворотного электропривода Belimo NVK24A-SR-TPC используется для управления работой седельных клапанов. Предусмотрена защитная функция за счет встроенного конденсатора с гарантированным сроком службы 15 лет.

  • Вращательный момент двигателя – 1000 Н
  • Напряжение (Unom) – AC/DC 24 В, 50/60 Гц
  • Управление через стандартный аналоговый сигнал (0-10 В)
  • Ход штока - 2 см, время срабатывания - 150 с

Модель поворотного электропривода Belimo NVK24A-SR-TPC используется для управления работой седельных клапанов. Предусмотрена защитная функция за счет встроенного конденсатора с гарантированным сроком службы 15 лет.

  • Вращательный момент двигателя – 1000 Н
  • Напряжение (Unom) – AC/DC 24 В, 50/60 Гц
  • Управление через стандартный аналоговый сигнал (0-10 В)
  • Ход штока - 2 см, время срабатывания - 150 с

Технические характеристики

Электричество
Напряжение (Unom) АС/DC 24 В
Частота тока 50/60 Гц
Интервал Unom АС 19,2 - 28,8 В; DC 21,6 - 28,8 В
Мощности (N) 6 ВА – потребление N в процессе калибровки

2,5 Вт – потребление N в процессе работы

1,5 Вт – потребление N вне работы
Присоединение к источнику питания С помощью кабеля, L - 1 м, 4 х 0,75 мм² и клемм 4 мм²
Одновременное подключение нескольких приводов Возможно
Функциональность
Вращательный момент двигателя 1000 Н
Управление Сигнал Y (управляющий): 0 - 10 В, R входное  = 100 кОм

Диапазон работы Y: 2 -  10 В

Сигнал U (обрат. связь): 2  - 10 В, Imax = 0,5 мА
Точка срабатывания конденсатора 0 - 100% хода штока (устанавливается переключателем POP)
Отклонение управляющего сигнала +/- 5%
Управление вручную Для активации нажать кнопку на корпусе; возможно временное и постоянное ручное управление
Ход штока 2 см. Механически определяется на кронштейне с накладками, автоматически настраивается в процессе работы
Время срабатывания при ходе 2 = см

Двигатель: 150 с

Конденсатор: 35 с

Шум в процессе эксплуатации

Двигатель: макс. 55 дБ

Конденсатор: макс. 60 дБ

Контроль позиций Механический индикатор
Безопасность эксплуатации
Класс защиты от тока III – экстра-низкие U
ЭМС Согл. директиве 2004/108/ЕС
Протокол защиты корпуса IP54
Unom импульса 0,8 кВ
Температурный режим для работы 0°С ... +50°С
Температурный режим при хранении  –40°С ... +80°С
Относит. влажность воздуха 95%, не конденсируется
Сервисное обслуживание Нет необходимости
Вес устройства 1,61 кг



Описание

Принцип работы и управления

Электропривод Belimo NVK24A-SR-TPC управляется стандартным аналоговым сигналом (диапазон 0 - 10 В), на основании которого шток принимает необходимую позицию. В это же время заряжается встроенный конденсатор. При экстренном прекращении подачи электропитания на привод конденсатор переместит шток в предварительно заданное охранное положение.

С завода производителя привод Belimo NVK24A-SR-TPC поставляется с полностью разряженным конденсатором. Для начала эксплуатации привода требуется предварительная подзарядка конденсатора, достаточная для того, чтобы переместить шток в охранное положение в случае прекращения подачи электропитания. Продолжительность зарядки определяется исходя из времени проведенного приводом в отключенном состоянии, но не менее 20 сек.

Процесс установки привода

В комплекте с приводом Belimo NVK24A-SR-TPC поставляются крепежные губки с зажимами для установки на клапан. Это позволяет облегчить процесс установки. Электропривод может вращаться на клапане вокруг своей оси на 360°.

Управление вручную

Ручное управление электроприводом Belimo NVK24A-SR-TPC осуществляется нажатием кнопки на корпусе, которая отсоединяет привод, выводя редуктор из зацепления. Возможно как временное, так и постоянно

Высокая степень защиты в процессе эксплуатации

Электропривод Belimo NVK24A-SR-TPC надежно защищен от перегрузки в процессе эксплуатации благодаря автоматическому отключения сразу после прохождения финальных позиций, даже без использования концевых выключателей.

Установочное положение

Электропривод Belimo NVK24A-SR-TPC поставляется с завода производителя со втянутым положением штока. Если привод поставляется уже установленным на клапан, то при выборе направления движения нужно ориентироваться на расположение точки запирания на клапане.

Переключение направления движения

Ход штока электропривода Belimo NVK24A-SR-TPC переводится специальным переключателем в рабочий режим сразу после начала эксплуатации.

Выбор подходящего клапана

При выборе модели седельных клапанов, на которые возможна установка электропривода Belimo NVK24A-SR-TPC нужно учитывать технические параметры клапана, главным образом запирающее давление и температурный режим рабочей среды.

Для уточнения стоимости устройства, а также оформления заказа на электропривод Belimo NVK24A-SR-TPC звоните по телефону 8 (499) 201-22-47.

Оптовые цены на большие партии изделия и скидки обсуждаются персонально.

На электропривод Belimo NVK24A-SR-TPC действует стандартная гарантия в течение 5-ти лет со дня покупки. Технический паспорт и сертификат соответствия прилагаются к устройству.

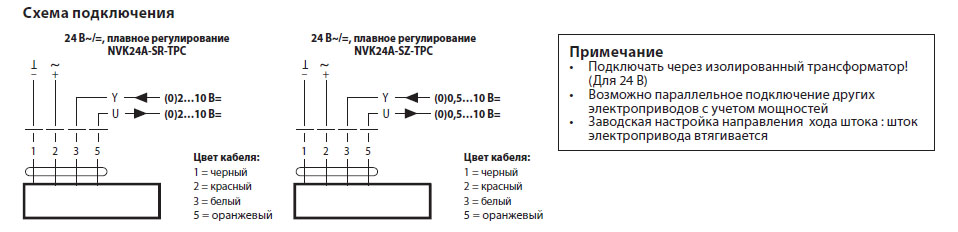

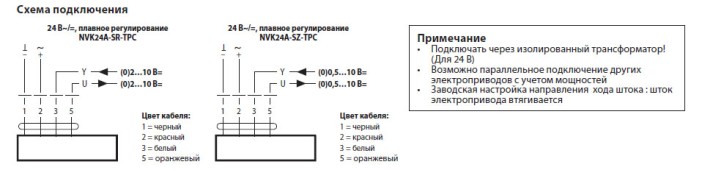

Электрическое подключение

 Электрическое подключение NVK24A-SR-TPC

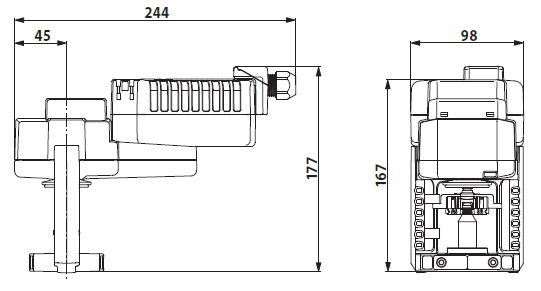

Габаритные размеры

Габаритные размерыNVK24A-SR-TPC

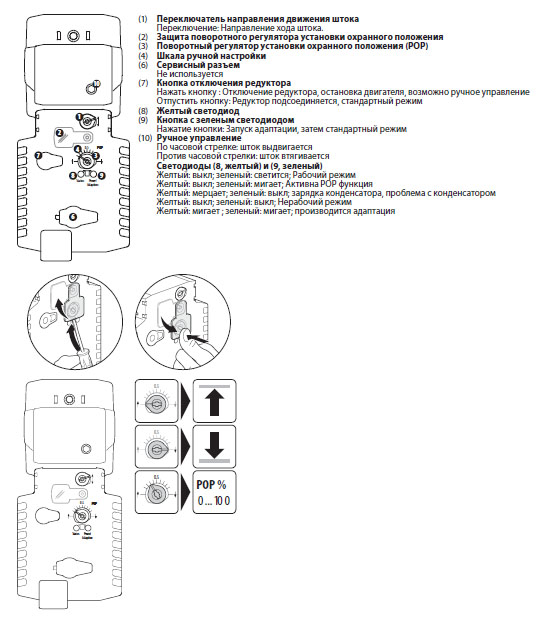

Индикация и управление

Индикация и управление NVK24A-SR-TPC





Скачать PDF



Скачать PDF (596 Кбайт)

Сертификат BELIMO (775 Кбайт)
