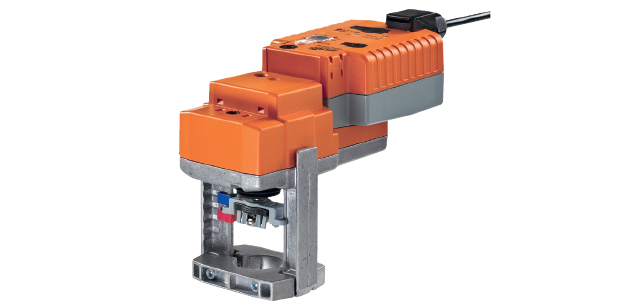

Привод седельного клапана с охранной функцией для подключения в сеть MP-Bus, IP54.

• Действующее усилие 1000 Н
• Номинальное напряжение 24 В~/=
• Управление плавное DC (0)2...10 V
• Ход штока 20 мм
• Со встроенным конденсатором
• Связь с помощью BELIMO MP-Bus
• Преобразование сигнала датчика
• Расчетный срок службы конденсатора 15 лет

Привод седельного клапана с охранной функцией для подключения в сеть MP-Bus, IP54.

• Действующее усилие 1000 Н
• Номинальное напряжение 24 В~/=
• Управление плавное DC (0)2...10 V
• Ход штока 20 мм
• Со встроенным конденсатором
• Связь с помощью BELIMO MP-Bus
• Преобразование сигнала датчика
• Расчетный срок службы конденсатора 15 лет



Технические характеристики

 Поворотный электропривод БЕЛИМО NVK24A-MP-TPC для седельных клапанов.

Electrical data
Nominal voltage	AC/DC 24 V
Nominal voltage frequency	50/60 Hz
Nominal voltage range	AC 19.2...28.8 V / DC 21.6...28.8 V
Power consumption in operation	2.5 W
Power consumption in rest position	1.5 W
Power consumption for wire sizing	6 VA
Connection supply / control	Terminals with cable 1 m, 4 x 0.75 mm² (Terminal 4 mm²)
Parallel operation	Yes (note the performance data)
Functional data
Actuating force	1000 N
Positioning signal Y	DC 0...10 V
Positioning signal Y note	Input impedance 100 kΩ
Control signal Y variable	Open-close 3-point (AC only) Modulating (DC 0...32 V)
Operating range Y	DC 2...10 V
Operating range Y variable	Start point DC 0.5...30 V End point DC 2.5...32 V
Position feedback U	DC 2...10 V
Position feedback U note	Max. 0.5 mA
Position feedback U variable	Start point DC 0.5...8 V End point DC 2.5...10 V
Setting emergency position (POP)	Actuator spindle 0...100%, adjustable (POP rotary button)
Bridging time (PF) variable	1...10 s
Position accuracy	5% absolute
Manual override	Gear disengagement with push-button
Nominal stroke	20 mm
Actuating time	150 s / 20 mm
Actuating time	variable 90...150 s / 20 mm
Actuating time emergency control function	35 s / 20 mm
Adaption setting range	manual (automatic on first power-up)
Adaption setting range variable	No action
Adaption when switched on	Adaption after pushing the gear disengagement button
Override control	MAX (maximum position) = 100% MIN (minimum position) = 0% ZS (intermediate position, AC only) = 50 <%
Override control variable	MAX = (MIN + 33%)...100% MIN = 0%...(MAX – 33%) ZS = MIN...MAX
Sound power level motor	45 dB(A)
Sound power level emergency control	position 60 dB(A)
Position indication	Mechanically, 5...20 mm stroke
Safety
Protection class IEC/EN	III Safety extra-low voltage
Degree of protection IEC/EN	IP54
EMC	CE according to 2004/108/EC
Certification IEC/EN	IEC/EN 60730-1 and IEC/EN 60730-2-14
Mode of operation	Type 1.AA
Rated impulse voltage supply / control	0.8 kV
Control pollution degree	3
Ambient temperature	0...50°C
Non-operating temperature	-40...80°C
Ambient humidity	95% r.h., non-condensing
Maintenance	Maintenance-free
Weight
Weight approx.	1.7 kg
Terms
Abbreviations	POP = Power off position / emergency setting position CPO = Controlled power off / controlled emergency control function PF = Power fail delay time / bridging time



Описание

Принцип действия

NVK24A-MP-TPC электропривод перемещает шток до положения, продиктованного сигналом. Одновременно с этим заряжается встроенный конденсатор. При отключении питания шток перемещается в предварительно выбранное охранное положение (POP) за счет запасенной в конденсаторе энергии.

Время предварительной зарядки

В случае привода со встроенным конденсатором требуется определенное время для зарядки конденсатора. Это время для зарядки конденсатора до уровня, позволяющего приводу работать. В этом случае зарядки хватит на то, чтобы при отключении питания привод передвинул шток из текущего положения в предустановленное охранное положение. Время предварительной зарядки зависит от продолжительности нахождения привода без подключения питания.

Условия поставки (конденсатор)

Электропривод NVK24A-MP-TPC поставляется с завода-изготовителя в полностью разряженном состоянии. Для приведение его в рабочее состояние (заряда конденсатора до определенного уровня) необходимое время предварительной зарядки составляет 20 с.

Прямая установка

Простая прямая установка с помощью зажимных губок Простая прямая установка привод для клапанов BELIMO NVK24A-MP-TPC с помощью зажимных губок специальной формы. Привод может поворачиваться на шейке седельного клапана на 360°.

Ручное управление

Возможно ручное управление поворотный электропривод БЕЛИМО NVK24A-MP-TPC с помощью кнопки на корпусе привода — временное или постоянное. Механический редуктор выводится из зацепления пока кнопка нажата — привод отсоединен. Ход штока можно регулировать с помощью шестигранного ключа 4 мм, который вставляется в верхнюю часть привода. Ход штока увеличивается, когда ключ вращается по часовой стрелке.

Высокая функциональная надежность

Belimo NVK24A-MP-TPC поворотный привод Белимо защищен от перегрузки, не требует концевых выключателей и автоматически останавливается по достижению конечных положений.

Индикация положения

Ход штока поворотный электропривод BELIMO NVK24A-MP-TPC определяется механически на кронштейне со специальными накладками. Диапазон хода настраивается автоматически во время работы.

Установленное положение

Заводская настройка: шток электропривода втянут. В случае поставки клапана с установленным на него привод Belimo NVK24A-MP-TPC поворотный привод Belimo — направление движения устанавливается в соответствии с точкой запирания клапана.

Переключатель направления движения

При пуске переключатель направления хода штока переключает направление хода NVK24A-MP-TPC привод в нормальный режим.

Комбинация электропривод/клапан

Подходящие клапаны можно определить из технических характеристик клапанов, обязательно принимая во внимание разрешенную температуру среды и запирающее давление электропривод NVK24A-MP-TPC.

Купить привод БЕЛИМО NVK24A-MP-TPC а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО NVK24A-MP-TPC мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO NVK24A-MP-TPC распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

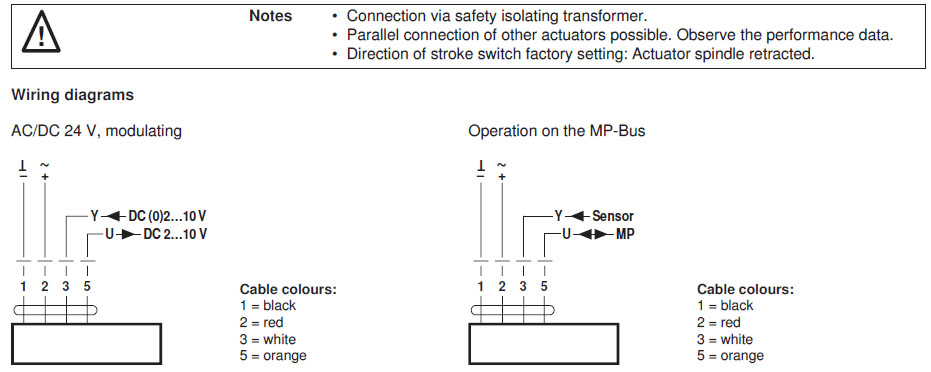

Электрическое подключение

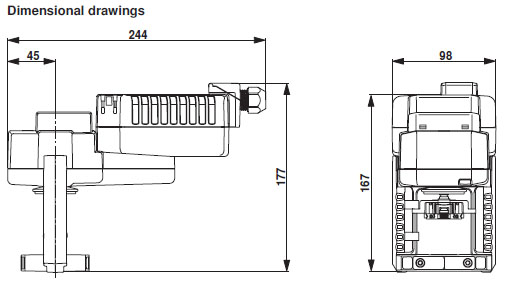

Габаритные размеры

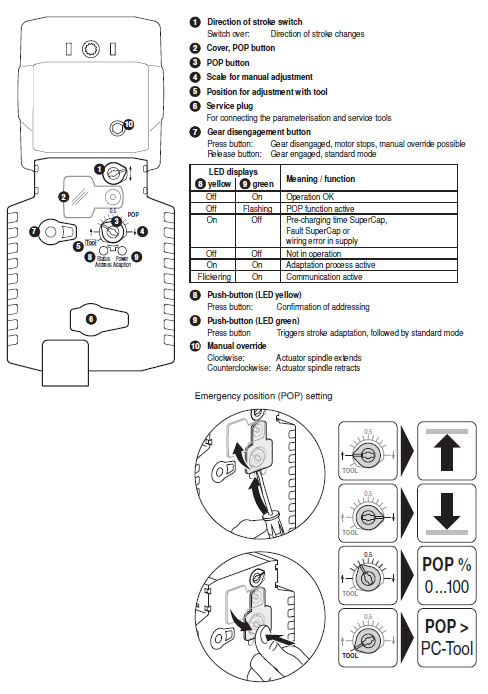

Индикация и управление
