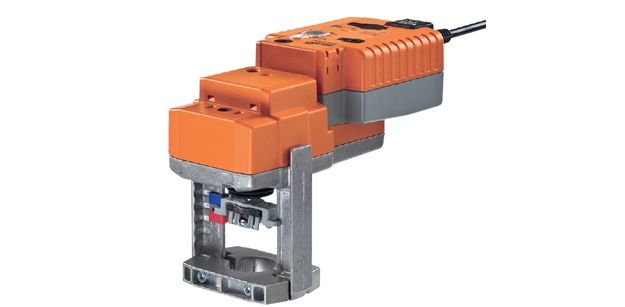

Электропривод Belimo NVK24A-3-TPC регулирует работу седельных клапанов. Со встроенным конденсатором.

• Вращающий момент двигателя – 1 кН
• Напряжение (U_ном) – 24 В
• Ход штока – 2 см, t срабатывания – 2,5 мин
• Управление по 3-позиционной схеме

Электропривод Belimo NVK24A-3-TPC регулирует работу седельных клапанов. Со встроенным конденсатором.

• Вращающий момент двигателя – 1 кН
• Напряжение (U_ном) – 24 В
• Ход штока – 2 см, t срабатывания – 2,5 мин
• Управление по 3-позиционной схеме

Технические характеристики



Электричество
Uном / частота тока	24 В; 50/60 Гц
Интервал Uном	От 19,2 до 28,8 В~ От 21,6 до 28,8 В=
Потребление мощности	6 ВА – расчетное значение для калибровки 2,5 Вт – потребление в работе 1,5 Вт - потребление в покое
Присоединение к питанию	Кабельное, длина - 100 см, 4 х 0,75 мм² и клеммы 4 мм²
Возможность подключать несколько приводов одновременно	Да
Функциональность
Вращающий момент	1 кН
Точка срабатывания конденсатора	Устанавливается регулятором POP, шток привода либо выдвигается, либо втягивается
Управление вручную	Возможно. Кнопка на корпусе для активации (временно/постоянно)
Ход штока	2 см. Автоматически настраивается в процессе работы. Для определения текущего значения предусмотрен кронштейн с накладками
t срабатывания при ходе 2 см	2,5 мин
t срабатывания конденсатора при ходе 2 см	35 с
Допустимый шум при работе	≤ 55 дБ
Допустимый шум при срабатывании охранной функции	≤ 60 дБ
Индикатор позиции	Указатель механический
Надежность
Защита от тока	Только низкие U (III класс)
ЭМС	Директива 2004/108/ЕС
Защита корпуса	IP54
Импульсное U	0,8 кВ
Окружающая температура	От 0°С до +50°С
Температура в состоянии покоя	От -40°С до +80°С
Влажность воздуха отн.	95%, без конденсата
Тех. поддержка	Нет
Масса	1610 г



Описание

Рабочий принцип

Электропривод Belimo NVK24A-3-TPC управляется по 3-позиционной схеме, передвигая шток в позицию согласно управляющему сигналу. Параллельно с этим заряжается конденсатор, который в случае прекращения питания переместит шток в предустановленную охранную позицию (POP).

Предусмотрено также управление приводом Belimo NVK24A-3-TPC вручную, как временно, так и на постоянной основе. Для активации режима необходимо нажать кнопку на корпусе, после чего редуктор будет выведен из состояния зацепления. Также вручную можно изменять величину хода штока привода. Для этого используется ключ-шестигранник на 4 мм. Для увеличения хода нужно вращать ключ вправо.

Зарядка конденсатора

По заводским установкам конденсатор электропривода Belimo NVK24A-3-TPC при начале эксплуатации полностью разряжен, поэтому предварительно требуется время для его подзарядки. Для обеспечения нормальной работы электропривода заряда конденсатора должно хватить на то, чтобы в случае экстренного прекращения подачи питания он смог передвинуть шток в охранную позицию. Продолжительность зарядки зависит от того, как долго электропривод находился в отключенном состоянии, минимальное время – 20 секунд.

Процесс установки

Электропривод Belimo NVK24A-3-TPC монтируется на седельный клапан губками с зажимом. После установки возможно вращение привода на 360° на шейке клапана.

Надежность функционирования

Благодаря опции автоматического отключения после прохождения финальных позиций электропривод Belimo NVK24A-3-TPC надежность защищен от возможных перегрузок.

Установка направления хода

По умолчанию от производителя привод поставляется со втянутым штоком. Если привод уже установлен на клапан, то при настройке направление движения нужно ориентироваться на расположение запирающей точки.

При начале эксплуатации и подачи питания ход штока привода переключается на нормальный режим специальным переключателем.

Подбор клапана

При выборе седельного клапана для привода Belimo NVK24A-3-TPC нужно учитывать допустимую температуру рабочей среды и величину запирающего давления.

Для уточнения цены и заказа электропривода Belimo NVK24A-3-TPC звоните по телефону 8 (499) 201-22-47.

Скидки и оптовые цены предоставляются после индивидуального обсуждения.

Гарантия на электропривод Belimo NVK24A-3-TPC – 5 лет. Технический паспорт и сертификат соответствия прилагаются.

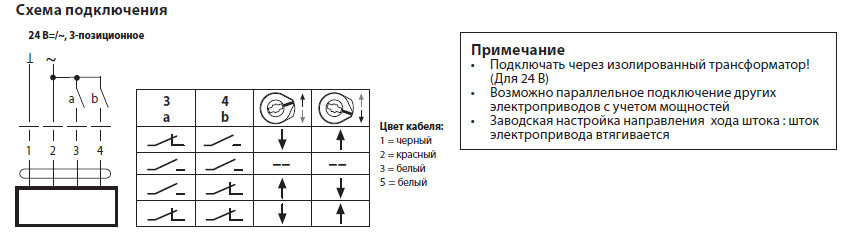

Электрическое подключение

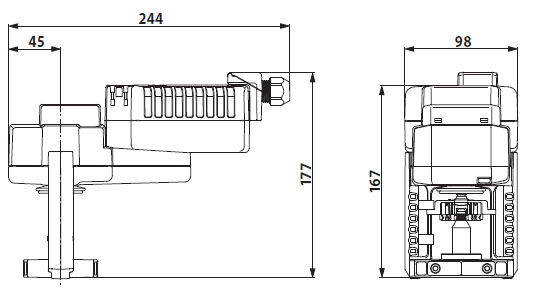

Габаритные размеры

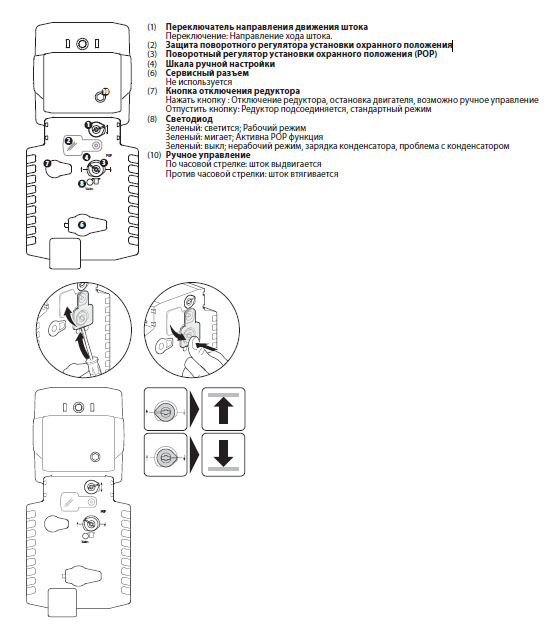

Индикация и управление
