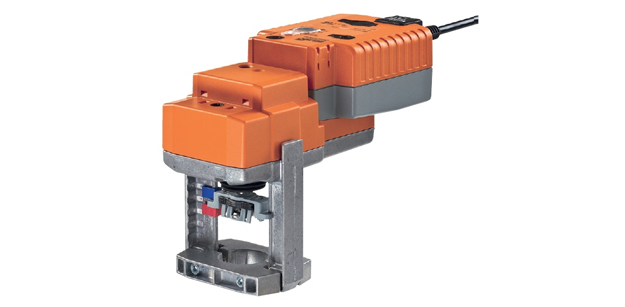

Привод со встроенным конденсатором для установки на седельный клапан, IP54.

• Действующее усилие 1000 Н
• Номинальное напряжение AC 230 V
• Управление: 3-позиционное
• Ход штока 20 мм
• Со встроенным конденсатором
• Расчетный срок службы конденсатора 15 лет

Привод со встроенным конденсатором для установки на седельный клапан, IP54.

• Действующее усилие 1000 Н
• Номинальное напряжение AC 230 V
• Управление: 3-позиционное
• Ход штока 20 мм
• Со встроенным конденсатором
• Расчетный срок службы конденсатора 15 лет



Технические характеристики

 Поворотный электропривод БЕЛИМО NVK230A-3 для седельных клапанов.

Elektrische Daten
Nennspannung	AC 230 V
Nennspannung Frequenz	50/60 Hz
Funktionsbereich	AC 85...265 V
Leistungsverbrauch Betrieb	2 W
Leistungsverbrauch Ruhestellung	1 W
Leistungsverbrauch Dimensionierung	4.5 VA
Anschluss Speisung / Steuerung	Kabel 1 m, 4 x 0.75 mm²
Parallelbetrieb	Ja (Leistungsdaten beachten)
Funktionsdaten
Stellkraft	1000 N
Einstellung	Notstellposition Antriebsspindel eingefahren / ausgefahren, einstellbar (POP-Drehknopf)
Handverstellung	Getriebeausrastung mit Drucktaste
Nennhub	20 mm
Stellzeit	150 s / 20 mm
Stellzeit Notstellfunktion	35 s / 20 mm
Schallleistungspegel	Motor max. 56 dB(A)
Schallleistungspegel	Notstellfunktion max. 60 dB(A)
Stellungsanzeige	mechanisch, 5...20 mm Hub
Sicherheit
Schutzklasse IEC/EN	II schutzisoliert
Schutzart IEC/EN	IP54
EMV	CE gemäss 2004/108/EG
Niederspannungsrichtlinie	CE gemäss 2006/95/EG
Zertifizierung IEC/EN	IEC/EN 60730-1 und IEC/EN 60730-2-14
Wirkungsweise	Typ 1.AA
Bemessungsstossspannung Speisung / Steuerung	4 kV
Verschmutzungsgrad	der Umgebung 3
Umgebungstemperatur	0...50°C
Lagertemperatur	-40...80°C
Umgebungsfeuchte	95% r.H., nicht kondensierend
Wartung	wartungsfrei
Gewicht
Gewicht ca.	1.7 kg
Begriffe
Abkürzungen	POP = Power off position / Notstellposition CPO = Controlled power off / Kontrollierte Notstellfunktion PF = Power fail delay time / Überbrückungszeit



Описание

Принцип действия

NVK230A-3 электропривод перемещает шток до положения, продиктованного сигналом. Одновременно с этим заряжается встроенный конденсатор. При отключении питания шток перемещается в предварительно выбранное охранное положение (POP) за счет запасенной в конденсаторе энергии.

Время предварительной зарядки

В случае привода со встроенным конденсатором требуется определенное время для зарядки конденсатора. Это время для зарядки конденсатора до уровня, позволяющего приводу работать. В этом случае зарядки хватит на то, чтобы при отключении питания привод передвинул шток из текущего положения в предустановленное охранное положение. Время предварительной зарядки зависит от продолжительности нахождения привода без подключения питания.

Условия поставки (конденсатор)

Электропривод NVK230A-3 поставляется с завода-изготовителя в полностью разряженном состоянии. Для приведение его в рабочее состояние (заряда конденсатора до определенного уровня) необходимое время предварительной зарядки составляет 20 с.

Прямая установка

Простая прямая установка с помощью зажимных губок Простая прямая установка привод для клапанов BELIMO NVK230A-3 с помощью зажимных губок специальной формы. Привод может поворачиваться на шейке седельного клапана на 360°.

Ручное управление

Возможно ручное управление поворотный электропривод БЕЛИМО NVK230A-3 с помощью кнопки на корпусе привода — временное или постоянное. Механический редуктор выводится из зацепления пока кнопка нажата — привод отсоединен. Ход штока можно регулировать с помощью шестигранного ключа 4 мм, который вставляется в верхнюю часть привода. Ход штока увеличивается, когда ключ вращается по часовой стрелке.

Высокая функциональная надежность

Belimo NVK230A-3 поворотный привод Белимо защищен от перегрузки, не требует концевых выключателей и автоматически останавливается по достижению конечных положений.

Индикация положения

Ход штока поворотный электропривод BELIMO NVK230A-3 определяется механически на кронштейне со специальными накладками. Диапазон хода настраивается автоматически во время работы.

Установленное положение

Заводская настройка: шток электропривода втянут. В случае поставки клапана с установленным на него привод Belimo NVK230A-3 поворотный привод Belimo — направление движения устанавливается в соответствии с точкой запирания клапана.

Переключатель направления движения

При пуске переключатель направления хода штока переключает направление хода NVK230A-3 привод в нормальный режим .

Электрические аксессуары

Вспомогательные переключатели S2A-H.

Комбинация электропривод/клапан

Подходящие клапаны можно определить из технических характеристик клапанов, обязательно принимая во внимание разрешенную температуру среды и запирающее давление электропривод NVK230A-3.

Купить привод БЕЛИМО NVK230A-3 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО NVK230A-3 мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO NVK230A-3 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

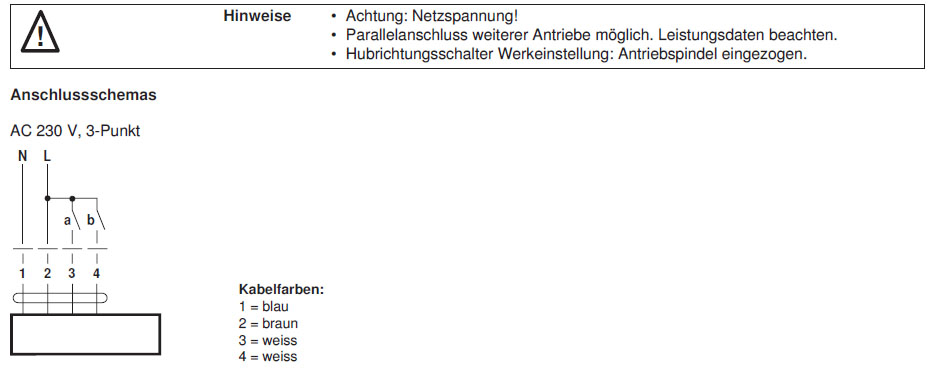

Электрическое подключение

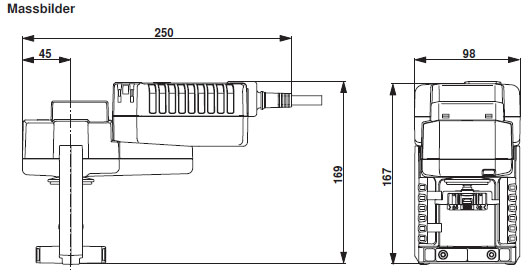

Габаритные размеры

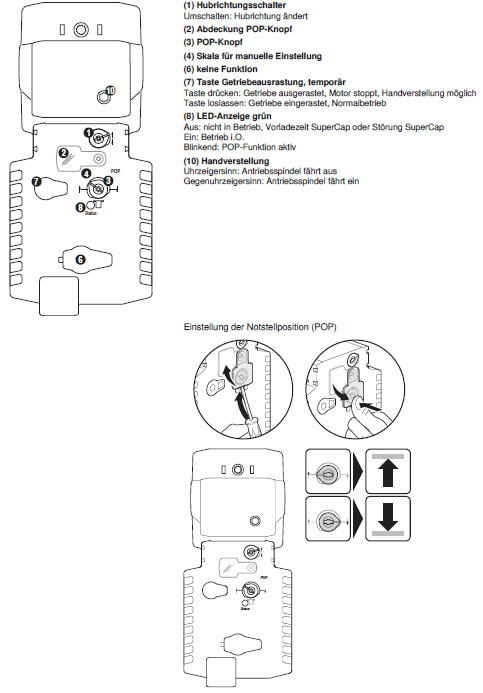

Индикация и управление
