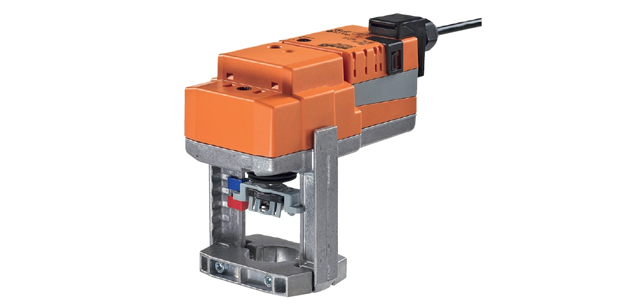

Электропривод Belimo LVC24A-SR-TPC устанавливается на седельные клапаны. IP54, III класс защиты от тока.

• Вращающий момент – 500 Н
• U номин – 24 В
• Время срабатывания при ходе 1,5 см – 35 сек

Электропривод Belimo LVC24A-SR-TPC устанавливается на седельные клапаны. IP54, III класс защиты от тока.

• Вращающий момент – 500 Н
• U номин – 24 В
• Время срабатывания при ходе 1,5 см – 35 сек

Технические характеристики



Электричество
U номин / интервал U	24 В / 19,2 (21,6) – 28,8 В
Частота тока	50/60 Гц
Мощности	2 Вт – во время работы 0,5 – в состоянии покоя 3,5 ВА – расчетное значение
Присоединение к питанию	Кабельное, 100 см, 4 x 0.75 мм2 (клеммы 4 мм²)
Подключение сразу 2 приводов	Возможно
Функциональность
Вращающий момент	500 Н
Управляющий сигнал (Y)	0...10 В, при вход. R = 100 кОм Диапазон работы: 2…10 В
Обратная связь U	2...10 В (макс. 0,5 мА)
Погрешность хода	+/- 5%
Ручной режим	Есть. Кнопка для вывода редуктора из зацепленного состояния
Ход штока	1,5 см
Время срабатывания (при ходе 1,5 см)	35 сек
Допустимый шум	Макс. 60 дБ
Безопасность
Защита от тока	III класc, только низкие напряжения
Защита корпуса	IP54
ЭМС	CE согл. директиве 2004/108/EC
Импульсное U	0,8 кВ
Степень защиты окр. среды	3
Температура окр. среды	От 0 до +50°C
Температура в покое	От -40 до +80°C
Влажность воздуха отн.	95%, без конденсата
Обслуживание	Нет
Вес	1.4 кг



Описание

Работа и управление

Для управления приводом Belimo LVC24A-SR-TPC используется управляющий сигнал 0-10 В (стандарт), в соответствии с которым привод передвигает шток клапана. Чтобы узнать текущее положение привода нужно смотреть значение U, которое может также быть управляющим сигналом для других приводов.

Есть ручное управление (временный или постоянный вариант). Чтобы редуктор вышел из зацепленного положения, необходимо нажать кнопку на корпусе. Для регулировки хода штока используется 6-гранный ключ (4 мм), для увеличения хода вращать ключ вправо.

В обычном режиме ход штока настраивается автоматически при работе.

Монтаж

Привод Belimo LVC24A-SR-TPC крепится на клапан посредством губок с зажимом. После установки возможно вращение привода на шейке седельного клапана на 360°.

Надежность работы

Защита электропривода Belimo LVC24A-SR-TPC от перегрузок обеспечивается автоматическим отключением после прохождения установленных позиций.

Установленное положение

Привод поставляется со втянутым штоком. При запуске электропривода Belimo LVC24A-SR-TPC шток переводится в нормальное положение с помощью переключателя.

Если привод уже установлен клапан, то направление движения привода определяется по расположению запирающей точки.

Адаптационный процесс

При 1-ом подключении привода Belimo LVC24A-SR-TPC к току начинается адаптация – процесс соотнесения сигналов управления и обратной связи с ходом штока. Чтобы запустить процесс вручную, нужно нажать кнопку ADAPTION.

Чтобы уточнить стоимость электропривода Belimo LVC24A-SR-TPC и оформить заказ, Вы можете звонить по телефону 8 (499) 201-22-47.

Скидки и оптовые цены предоставляются после индивидуального обсуждения.

Гарантия на электропривод Belimo LVC24A-SR-TPC действует в течение 5 лет со дня покупки. К устройству прилагаются паспорт и сертификат соответствия.

Электрическое подключение

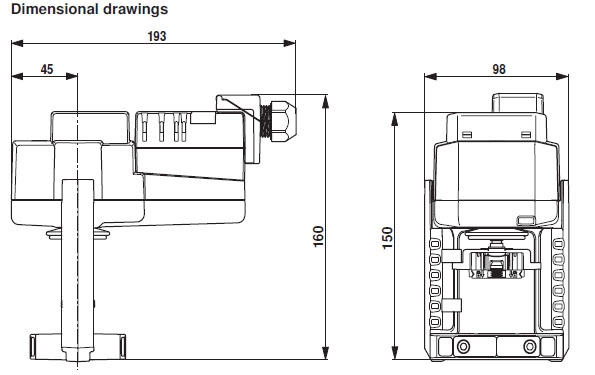

Габаритные размеры
