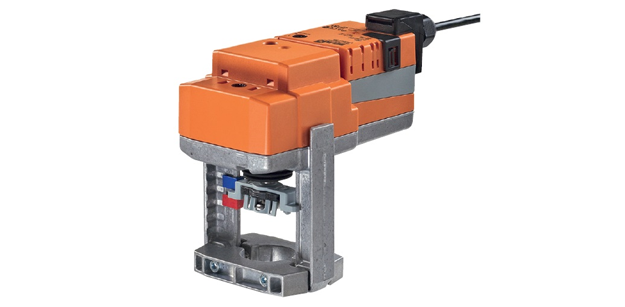

Поворотный привод Belimo LV24A-SZ-TPC устанавливается на седельные клапаны, плавно регулируя их открытие и закрытие. IP 54.

• Вращающий момент - 500 Н
• U номин – 24 V
• Ход штока – 1,5 см

Поворотный привод Belimo LV24A-SZ-TPC устанавливается на седельные клапаны, плавно регулируя их открытие и закрытие. IP 54.

• Вращающий момент - 500 Н
• U номин – 24 V
• Ход штока – 1,5 см

Технические характеристики



U номин / диапазон U	24 V; 19,2 – 28,8 V / 21,6 – 28,8 V
Частота перем. тока	50/60 Hz
N	2 VA (расчет) 1 W (работа) 0,5 W (покой)
Присоединение	Контакты 4 мм²; Кабельное: длина – 100 см , 4 х 0,75 мм²
Подключение 2-х приводов параллельно	Предусмотрено
Функциональность
Вращающий момент	500 Н
Сигнал управления	Диапазон 0…10 V= (при R = 100 кОм)
Обратная связь	Диапазон 0,5…10 V= (при max 0,5мА)
Точность позиционирования	+/- 5%
Управление вручную	Есть. При помощи кнопки на корпусе (временно/постоянно)
Ход штока	1,5 см
Время хода	150 с
Шум при работе	55 dB
Безопасность
Защита от тока / корпуса	Класс III (низкие U) / IP 54
ЭМС	В соотв. с директивой 2004/108/ЕС
Импульсное U номин	0,8 kV
t внешней среды	От 0 до +50° С
t хранения	От –40 до +80° С
Влажность воздуха относ.	95%, без конденсата
Тех.поддержка	Нет
Масса	1340 г





Описание

Управление

Управление электроприводом Belimo LV24A-SZ-TPC осуществляет аналоговый сигнал (0 - 10 V). Согласно переданному управляющему сигналу, привод передвигает шток клапана в необходимую позицию. Отображение положения привода в данный момент отображается по значению U.

Есть возможность временного либо постоянного ручного управления, для чего предусмотрена специальная кнопка на корпусе. Отключение привода происходит при нажатии кнопки, когда редуктор выведен из зацепления. Регулировка хода штока вручную осуществляется 6-гранным ключом (0,4 см). Вращение вправо увеличивает ход.

Установка

Электропривод Belimo LV24A-SZ-TPC устанавливается на клапан посредством губок с зажимом. После монтажа на клапан возможно вращение привода на 360°.

Защита от перегрузок

Надежность функционирования устройства Belimo LV24A-SZ-TPC обеспечивается за счет автоматической остановки работы при прохождении финальных позиций.

Положение установки

Электропривод Belimo LV24A-SZ-TPC поставляется от производителя со штоком во втянутой позиции. Если электропривод поставляется, уже установленным на клапан, то для выбора направления движения необходимо ориентироваться на расположение запирающей кнопки клапана.

Переключение направление движения

Переключатель в электроприводе Belimo LV24A-SZ-TPC необходим для переключения в нормальный режим направление хода штока при запуске работы.

Настройка хода штока

Ход штока настраивается автоматически в процессе работы, определяется механическим способом (предусмотрены специальные накладки).

При 1-ой подаче питания на электропривод запускается его адаптация для соотнесения сигналов управления и обратной связи со значением хода штока. В ручном режиме для запуска адаптации необходимо нажать кнопку ADAPTION.

Уточнить стоимость изделия, а также заказать электропривод поворотного типа Belimo LV24A-SZ-TPC можно по телефону 8 (499) 201-22-47.

Предоставление скидок и индивидуальных условий на оптовые партии изделия обсуждаются персонально.

На электропривод Belimo LV24A-SZ-TPC действует гарантия в течение 5-ти лет. Паспорт изделия и сертификат соответствия прилагаются.

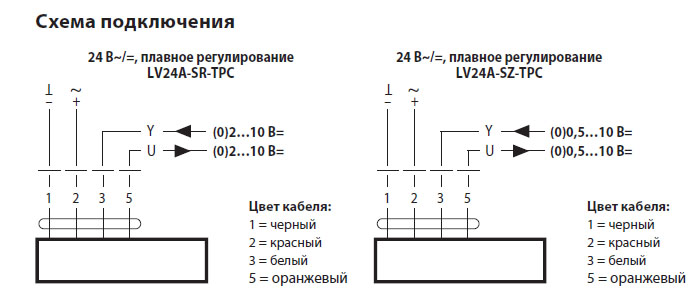

Электрическое подключение

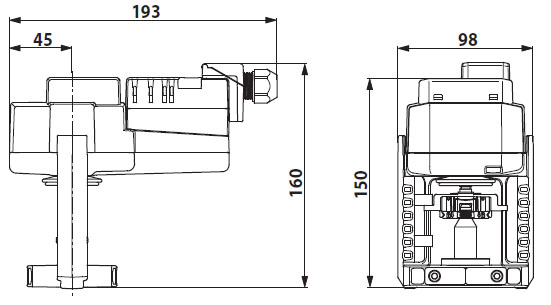

Габаритные размеры
