H712R седельный клапан Belimo

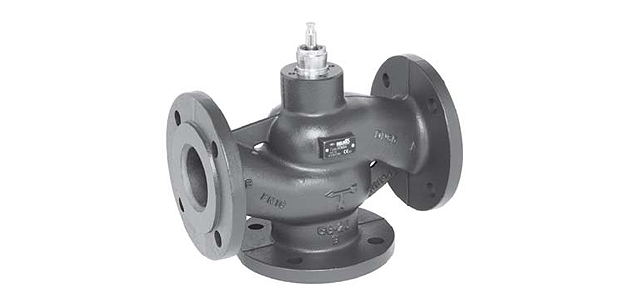

Седельный клапан PN 6 DN 15-100 H712R

3-ходовый фланцевый седельный клапан PN 6.

  • Закрытые системы холодной и горячей воды
  • Для плавного регулирования водяного потока в системах обработки воздуха и системах отопления
  • Тип H712R
  • DN 15 [мм]
  • Kvs max 1 [м³/час]



3-ходовый фланцевый седельный клапан PN 6.

  • Закрытые системы холодной и горячей воды
  • Для плавного регулирования водяного потока в системах обработки воздуха и системах отопления
  • Тип H712R
  • DN 15 [мм]
  • Kvs max 1 [м³/час]



Технические характеристики

3-ходовый фланцевый седельный клапан PN 6 H712R.

Среда Горячая и холодная вода (содержание гликоля макс 50%))
Температура среды (–10)+5 °С … +120°С
Разрешенное давление Ps 600 кПа (PN6)
Характеристика потока Регулирующий канал А-АВ: равнопроцентная
Байпас B-AB — линейная
Уровень утечки Регулирующий канал А-АВ , класс утечки III
Байпас B-AB макс 1% от Kvs
Трубное присоединение Фланцы
Шток См. «Обзор типов»
Точка закрытия Вверху
Положение установки От вертикального до горизонтального (относительно штока)
Тех. обслуживание Не требуется
Тело клапана чугун GG 25
Конус клапана Нержавеющая сталь
Шток клапана Нержавеющая сталь
Седло клапана чугун GG 25
Уплотнение штока EPDM



Описание

Принцип действия

Cедельный клапан Belimo H712R управляется с помощью электроприводов. Данные электроприводы управляются стандартным сигналом 0… 10 В= или по 3-позиционной схеме и передвигают конус H712R седельный клапан Белимо с — регулирующее устройство — в открытое положение согласно управляющему сигналу.

Характеристика потока

Равно-процентная характеристика потока обеспечивается конструкцией конуса клапан BELIMO H712R.

Ручное управление

Приведение в движение штока H712R клапан BELIMO ручным способом осуществляется с помощью шестигранного ключа через привод.

  • Клапан H712R разработан для использования в системах отопления, вентиляции и кондиционирования и не применяется в областях, выходящие за рамки указанные в спецификации, особенно для применения на воздушных суднах.
  • Устройство может устанавливаться только обученным персоналом. В процессе установки должны быть учтены все рекомендации завода-изготовителя.
  • H712R Клапан не содержит частей, которые могут быть переустановлены или отремонтированы потребителем.
  • Недопустима утилизация вместе с бытовыми отходами. Необходимо соблюдать все действующие правила и инструкции, относящиеся к данной конкретной местности.
  • При расчете потока в регулирующем или конечном управляющем элементе должны учитываться принятые правила и нормы.

Регулирующий клапан Белимо H712R а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на регулирующий шаровой кран Белимо H712R мы обсуждаем индивидуально.

На Кран Белимо H712R распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

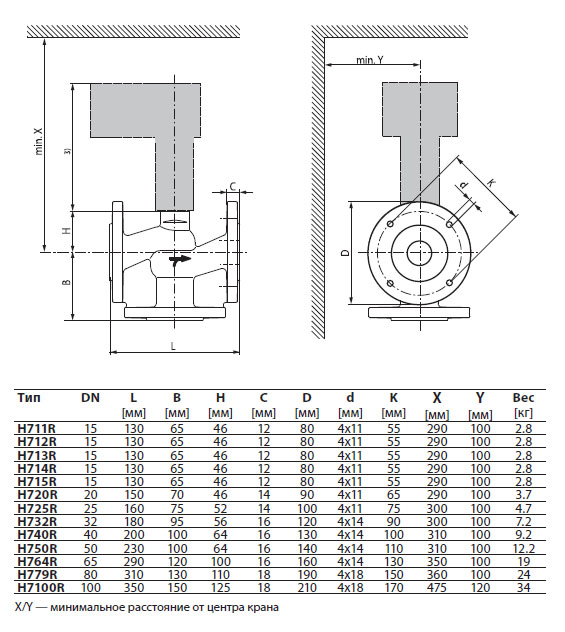

Габаритные размеры

Габаритные размеры H712R





Скачать PDF



Скачать PDF (183 Кбайт)

Сертификат BELIMO (775 Кбайт)
