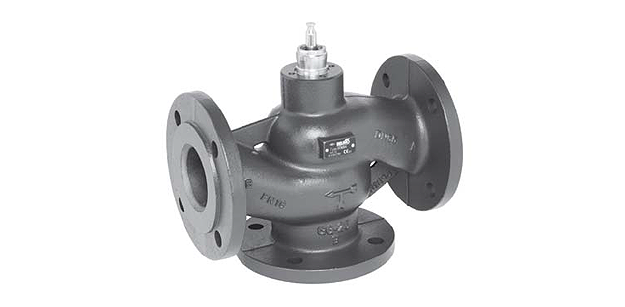

3-ходовый фланцевый седельный клапан PN 6.

• Закрытые системы холодной и горячей воды
• Для плавного регулирования водяного потока в системах обработки воздуха и системах отопления
• Тип H711R
• DN 15 [мм]
• Kvs max 0,63 [м³/час]

3-ходовый фланцевый седельный клапан PN 6.

• Закрытые системы холодной и горячей воды
• Для плавного регулирования водяного потока в системах обработки воздуха и системах отопления
• Тип H711R
• DN 15 [мм]
• Kvs max 0,63 [м³/час]



Технические характеристики

 3-ходовый фланцевый седельный клапан PN 6 H711R.

Среда	Горячая и холодная вода (содержание гликоля макс 50%))
Температура среды	(–10)+5 °С … +120°С
Разрешенное давление	Ps 600 кПа (PN6)
Характеристика потока	Регулирующий канал А-АВ: равнопроцентная
Байпас	B-AB — линейная
Уровень утечки	Регулирующий канал А-АВ , класс утечки III
Байпас	B-AB макс 1% от Kvs
Трубное присоединение	Фланцы
Шток	См. «Обзор типов»
Точка закрытия	Вверху
Положение установки	От вертикального до горизонтального (относительно штока)
Тех. обслуживание	Не требуется
Тело клапана	чугун GG 25
Конус клапана	Нержавеющая сталь
Шток клапана	Нержавеющая сталь
Седло клапана	чугун GG 25
Уплотнение штока	EPDM



Описание

Принцип действия

Cедельный клапан Belimo H711R управляется с помощью электроприводов. Данные электроприводы управляются стандартным сигналом 0… 10 В= или по 3-позиционной схеме и передвигают конус H711R седельный клапан Белимо с — регулирующее устройство — в открытое положение согласно управляющему сигналу.

Характеристика потока

Равно-процентная характеристика потока обеспечивается конструкцией конуса клапан BELIMO H711R.

Ручное управление

Приведение в движение штока H711R клапан BELIMO ручным способом осуществляется с помощью шестигранного ключа через привод.

• Клапан H711R разработан для использования в системах отопления, вентиляции и кондиционирования и не применяется в областях, выходящие за рамки указанные в спецификации, особенно для применения на воздушных суднах.
• Устройство может устанавливаться только обученным персоналом. В процессе установки должны быть учтены все рекомендации завода-изготовителя.
• H711R Клапан не содержит частей, которые могут быть переустановлены или отремонтированы потребителем.
• Недопустима утилизация вместе с бытовыми отходами. Необходимо соблюдать все действующие правила и инструкции, относящиеся к данной конкретной местности.
• При расчете потока в регулирующем или конечном управляющем элементе должны учитываться принятые правила и нормы.

Регулирующий клапан Белимо H711R а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на регулирующий шаровой кран Белимо H711R мы обсуждаем индивидуально.

На Кран Белимо H711R распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

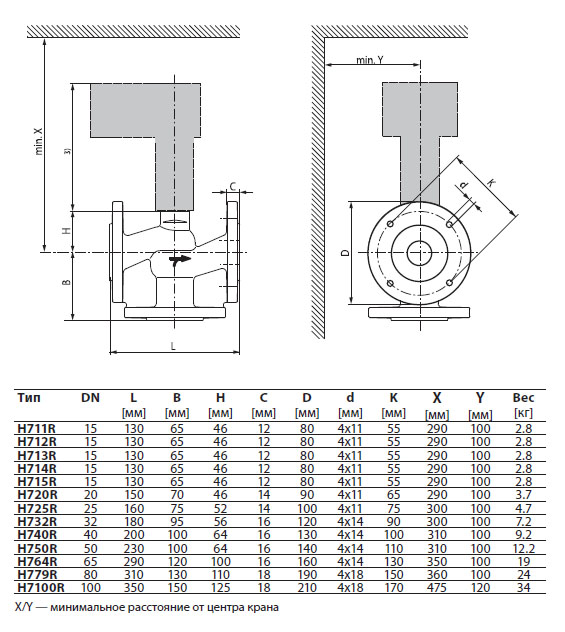

Габаритные размеры
