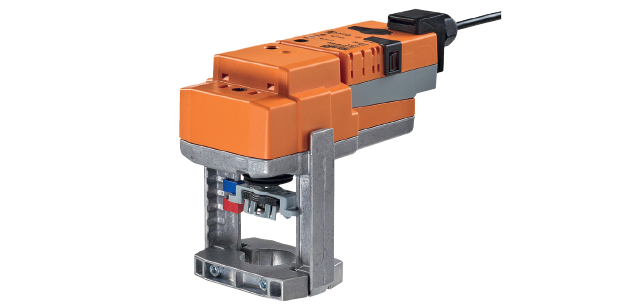

Электропривод Belimo SVC24A-MP-TPC для управления седельными клапанами. Подключение по сети MP-Bus.

• Момент силы = 1500 Н
• U номинальное = 24 V
• Ход штока – 20 сек, t срабатывания – 35 сек
• III класс защиты от тока, IP54
• Управление в диапазоне (0)2 – 10 V

Электропривод Belimo SVC24A-MP-TPC для управления седельными клапанами. Подключение по сети MP-Bus.

• Момент силы = 1500 Н
• U номинальное = 24 V
• Ход штока – 20 сек, t срабатывания – 35 сек
• III класс защиты от тока, IP54
• Управление в диапазоне (0)2 – 10 V

Технические характеристики



Электричество
U номинальное	24 V (диапазон работы 19,2 – 28,8 V (AC) / 21,6 – 28,8 V (DC))
Частота тока	50/60 Hz
Мощности	4 W – в рабочем состоянии 1,5 W – в покое 6 VA – в процессе калибровки проволоки
Подключение к питанию	Кабельное: длина 100 см, 4 х 0,75 мм2 (клеммы 4 мм2)
Параллельная работа 2-х приводов	Возможна
Функциональность
Момент силы	1500 Н
Управляющий сигнал Y	1. Диапазон 0 - 10 V, при вход. R = 100 кОм; диапазон работы 2 – 10 V 2. Трехпозиционная схема
Сигнал обратной связи U	Диапазон 2 - 10 V, при max 0,5 mA
Точность управления	Отклонение +/- 5%
Управление вручную	Есть. Редуктор выводится из зацепления нажатием кнопки
Ход штока	20 мм, автоматически настраивается в процессе работы
Время срабатывания при 20 мм	35 сек (заводская настройка) 35 – 90 сек (переменная)
Настройка адаптации	Ручная / при 1-м включении автоматическая
Управление в принудительном порядке	Мин. положение - 0 %  Промежуточное положение – 50% Макс. положение - 100 %
Уровень шума при работе	60 дБ
Индикатор позиции	Механический
Безопасность
Защита от тока	Класс III (низкие U)
Защита корпуса	IP54
ЭМС	CE согл. 2004/108/EC
Импульсное U	0,8 kV
Защита окруж. среды	3
Температура окруж. среды	От 0°C до +50°C
Температура в покое	От -40°C до +80°C
Влажность воздуха относ.	95%, без конденсации
Технич. поддержка	Нет
Вес	1.5 кг



Описание

Стандартное управление

Управление электроприводом Belimo SVC24A-MP-TPC происходит посредством аналогового сигнала в интервале 0 – 10 V, шток перемещается в нужную позицию. Сигнал U показывает текущее положение привода, а также является может управлять другими приводами.

Управление в сети MP-Bus

Управление приводом в сети MP-Bus происходит посредством цифрового сигнала верхнего уровня, который перемещает привод в нужную позицию. Сигнал U выступает только в качестве интерфейса коммуникации.

Управление вручную

Привод Belimo SVC24A-MP-TPC может управлять вручную на временной либо постоянной основе. Редуктор выводится из зацепленного состояния после нажатия кнопки на корпусе, отключая привод. С помощью 6-гранного ключа (4 мм) можно изменять ход штока. Для увеличения хода ключ нужно поворачивать вправо.

Монтаж

Привод Belimo SVC24A-MP-TPC монтируется специальными губками с зажимом. После установки возможно вращение привода по 360° на шейке клапана.

От производителя привод поставляется со втянутым штоком. Если привод уже установлен на кран, то направление движения определяется согласно расположению запирающей точки.

Защита от перегрузок

Надежность функционирования привода Belimo SVC24A-MP-TPC обеспечивается за счет автоматической остановки после прохождения финальных позиций.

Процесс адаптации

При первой подаче тока к электроприводу Belimo SVC24A-MP-TPC начинается адаптационный процесс: сигналы Y и U соотносятся с ходом штока. Для запуска процесса вручную нужно нажать кнопку ADAPTION, после чего шток перемещается приводом в нужное положение.

Для уточнения цены и заказа электропривода Belimo SVC24A-MP-TPC звоните по телефону 8 (499) 201-22-47.

Скидки и оптовые цены на устройство обсуждаются индивидуально.

Гарантия на электропривод Belimo SVC24A-MP-TPC – 5 лет со дня покупки. Паспорт и сертификат соответствия прилагаются.

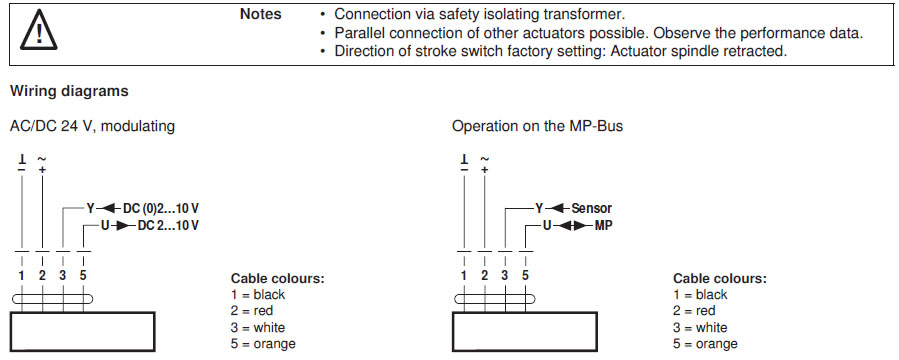

Электрическое подключение

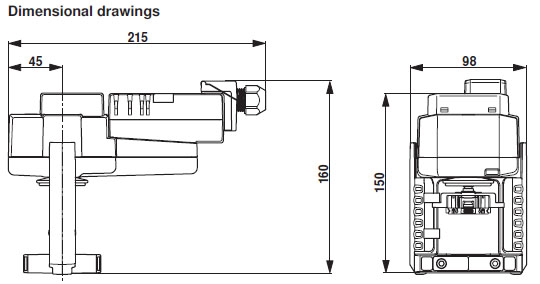

Габаритные размеры
