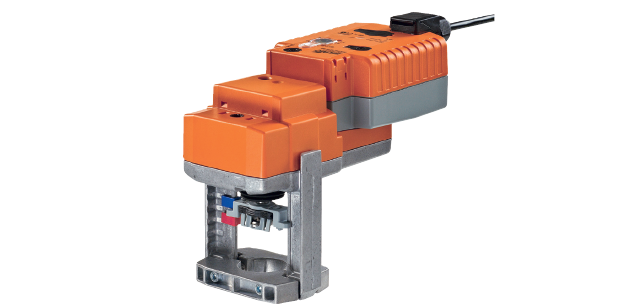

Поворотный электропривод Belimo NVK24A-MP-TPC, управляющий клапанами. Сетевое решение MP-Bus. Со встроенным конденсатором.

• Момент силы – 1 кН
• U_номин – 24 В
• Ход штока – 20 мм, t срабатывания 150 с

Поворотный электропривод Belimo NVK24A-MP-TPC, управляющий клапанами. Сетевое решение MP-Bus. Со встроенным конденсатором.

• Момент силы – 1 кН
• U_номин – 24 В
• Ход штока – 20 мм, t срабатывания 150 с

Технические характеристики



Электричество
Uномин Диапазон Uномин	24 В 19.2 … 28.8 В (АС) / 21.6 … 28.8 В (DC)
Частота перем. тока	50/60 Гц
Nпотреб	2.5 Вт
Nпотреб	6 ВА (во время калибровки) 2.5 Вт (в состоянии покоя)
Присоединение к питанию	Кабельное: 1 м, 4 х 0.75 мм²
Подключение 2-х приводов сразу	Возможно
Функциональность
Момент силы	1 кН
Позиционный сигнал (Y)	0 … 10 В (DC); R внутр 100 kΩ
Управляющий сигнал	3-позиционный; схема «Откр/Закр»
Диапазон работы	2 … 10 В (DC) Начал. точка DC – 0.5 … 30 В Конеч. точка DC – 2.5 … 32 В
Обратная связь (U)	2 … 10 В (DC); Начал. точка DC – 0.5 … 8 В Конеч. точка DC – 2.5 … 10 В max 0.5 мА
Переменная времени моста (PF)	1 - 10 с
Точность положения (абсолют)	5%
Ручное управление	Есть. Кнопка на корпусе
Ход штока	20 мм
t срабатывания (20 мм)	150 с
Интервал срабатывания (20 мм)	90 – 150 с
t срабатывания в аварийном режиме (20 мм)	35 с
Адаптация	При первой подаче питания – автоматически после нажатия «Выкл» на кнопке передачи; вручную
Управление	Max = 100% Min  = 0% Промежуточное = 50%
Допустимый шумовой уровень в нормальном состоянии / в аварийном	45 дВ / 60 дВ
Контроль положения	Механ. указатель
Безопасность
Защита от тока / корпуса	III класс / IP54
EMC	В соотв. с дирек. 2004/108/EC
Рабочий режим	Тип 1.AA
Импульсное U	0.8 кВ
Защита от загрязнения	III
Диапазон t работы	0°C … 50°C
Диапазон t хранения	-40°C ... 80°C
Относ. влажность воздуха	95%, не конденсируется
Тех. поддержка	Бесплатная
Вес	1.7 кг



Описание

Принцип работы и управления

Управление приводом Belimo NVK24A-MP-TPC осуществляется либо по схеме «Откр./Закр.», либо по 3-позиционной. Привод передвигает шток клапана в положение, заданное управляющим сигналом. Параллельно заряжается конденсатор. В положение охраны шток возвращается после отключения питания.

По заводским настройкам шток в приводе втянут. При поставке привода установленным на клапан, направление движения настраивается согласно положению точки запирания.

Ручное управление приводом осуществляется нажатием кнопки на корпусе, которая выводит редуктор из зацепления. Ручная настройка хода штока происходит с помощью 6-гранного ключа. Поворот ключа вправо увеличивает ход.

Продолжительность зарядки

Электропривод Belimo NVK24A-MP-TPC поставляется от производителя с полностью разряженным конденсатором. Перед включением конденсатор необходимо зарядить, уровня зарядки должно хватать на перемещение в закрытое положение после отключения питания. Минимальное время для зарядки – 20 с (точная продолжительность зависит от времени нахождения привода в неработающем состоянии).

Установка

Электропривод Belimo NVK24A-MP-TPC устанавливается на клапан с помощью губок с зажимами. После установки возможно вращение на 360°.

Надежность

Привод Belimo NVK24A-MP-TPC автоматически останавливается при достижении конечных позиций, что позволяет защитить устройство от перегрузки и отказаться от использования концевых выключателей.

Переключение направления движения

Переключатель в электроприводе NVK24A-MP-TPC переключает в нормальный режим направление хода штока при запуске работы.

Уточнить цену и заказать электропривод NVK24A-MP-TPC можно по телефону 8 (499) 201-22-47.

Скидки и оптовые цены обсуждаются индивидуально.

Гарантия на привод NVK24A-MP-TPC – 5 лет. Паспорт изделия и сертификат соответствия прилагаются.

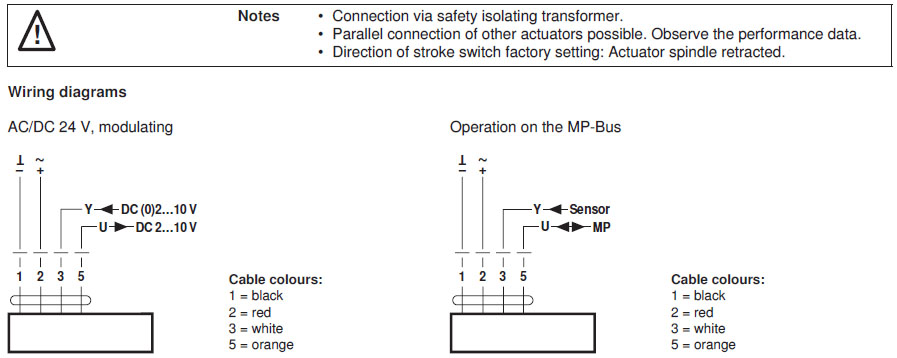

Электрическое подключение

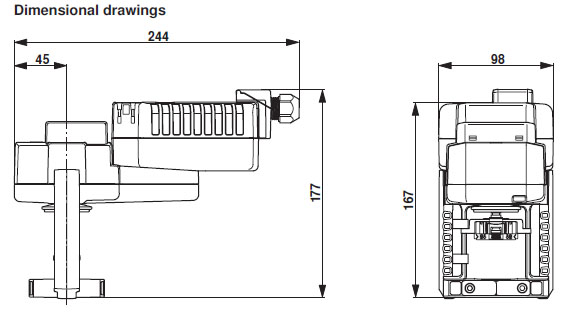

Габаритные размеры

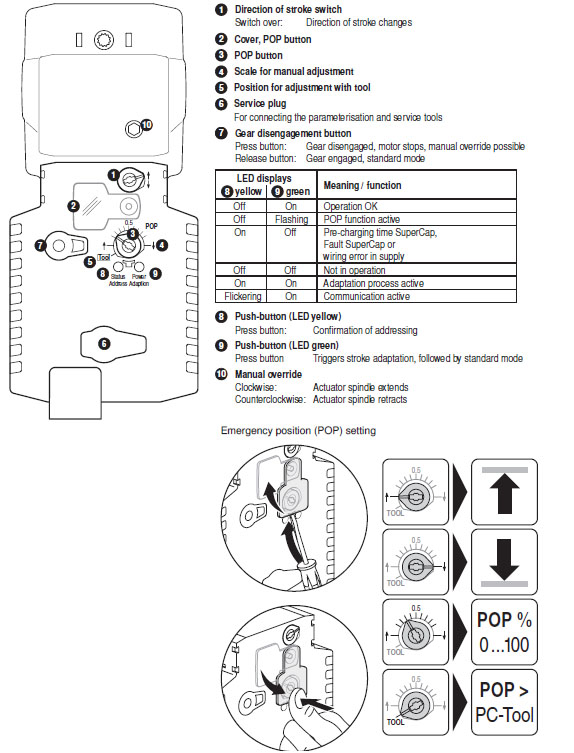

Индикация и управление
