Привод BELIMO NVC24A-MP-TPC

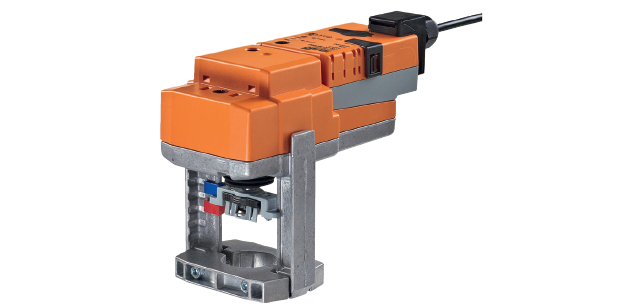

Привод для установки на седельный клапан PN 40 DN 15-100 NVC24A-MP-TPC

Привод седельного клапана для подключения в сеть MP-Bus, IP54.

  • Усилие позиционирования 1000 Н
  • Номинальное напряжение AC / DC 24 В
  • Плавное управление DC (0)2...10 V
  • Номинальный ход 20 мм
  • Время хода 35 с / 20 мм
  • Связь с помощью BELIMO MP-Bus
  • Преобразование сигналов датчиков



Привод седельного клапана для подключения в сеть MP-Bus, IP54.

  • Усилие позиционирования 1000 Н
  • Номинальное напряжение AC / DC 24 В
  • Плавное управление DC (0)2...10 V
  • Номинальный ход 20 мм
  • Время хода 35 с / 20 мм
  • Связь с помощью BELIMO MP-Bus
  • Преобразование сигналов датчиков



Технические характеристики

Поворотный электропривод БЕЛИМО NVC24A-MP-TPC для седельных клапанов.

Electrical data
Nominal voltage AC/DC 24 V
Nominal voltage frequency 50/60 Hz
Nominal voltage range AC 19.2...28.8 V / DC 21.6...28.8 V
Power consumption in operation 3.5 W
Power consumption in rest position 1.5 W
Power consumption for wire sizing 5.5 VA
Connection supply / control Terminals with cable 1 m, 4 x 0.75 mm² (Terminal 4 mm²)
Parallel operation Yes (note the performance data)
Functional data
Actuating force 1000 N
Positioning signal Y DC 0...10 V
Positioning signal Y note Input impedance 100 kΩ
Control signal Y variable Open-close 3-point (AC only) Modulating (DC 0...32 V)
Operating range Y DC 2...10 V
Operating range Y variable Start point DC 0.5...30 V End point DC 2.5...32 V
Position feedback U DC 2...10 V
Position feedback U note Max. 0.5 mA
Position feedback U variable Start point DC 0.5...8 V End point DC 2.5...10 V
Position accuracy 5% absolute
Manual override Gear disengagement with push-button, can be locked
Nominal stroke 20 mm
Actuating time 35 s / 20 mm
Actuating time variable 35...90 s / 20 mm
Adaption setting range manual (automatic on first power-up)
Adaption setting range variable No action
Adaption when switched on Adaption after pushing the gear disengagement button
Override control MAX (maximum position) = 100%
MIN (minimum position) = 0%
ZS (intermediate position, AC only) = 50%
Override control variable MAX = (MIN + 33%)...100%
MIN = 0%...(MAX – 33%)
ZS = MIN...MAX
Sound power level motor 60 dB(A)
Position indication Mechanically, 5...20 mm stroke
Safety
Protection class IEC/EN III Safety extra-low voltage
Degree of protection IEC/EN IP54
EMC CE according to 2004/108/EC
Certification IEC/EN IEC/EN 60730-1 and IEC/EN 60730-2-14
Mode of operation Type 1
Rated impulse voltage supply / control 0.8 kV
Control pollution degree 3
Ambient temperature 0...50°C
Non-operating temperature -40...80°C
Ambient humidity 95% r.h., non-condensing
Maintenance Maintenance-free
Weight
Weight approx. 1.4 kg



Описание

Принцип действия

Электропривод NVC24A-MP-TPC управляется стандартным сигналом 0…10 В= и перемещает шток до положения, продиктованного сигналом. Измеряемое напряжение U отображает электрическим способом текущее положение поворотный электропривод BELIMO NVC24A-MP-TPC, а также может служить управляющим сигналом для других приводов.

Комуникаия по MP-Bus:

Привод получает свой цифровой регулировочный сигнал от верхнего уровня через шину MP-Bus и перемещается в заданное положение. Соединение U используется как Коммуникационный интерфейс и не поставляет аналоговые измерения напряжения.

Прямая установка

Простая прямая установка с помощью зажимных губок Простая прямая установка привод для клапанов BELIMO NVC24A-MP-TPC с помощью зажимных губок специальной формы. Привод может поворачиваться на шейке седельного клапана на 360°.

Ручное управление

Возможно ручное управление поворотный электропривод БЕЛИМО NVC24A-MP-TPC с помощью кнопки на корпусе привода — временное или постоянное. Механический редуктор выводится из зацепления пока кнопка нажата — привод отсоединен. Ход штока можно регулировать с помощью шестигранного ключа 4 мм, который вставляется в верхнюю часть привода. Ход штока увеличивается, когда ключ вращается по часовой стрелке.

Высокая функциональная надежность

Belimo NVC24A-MP-TPC поворотный привод Белимо защищен от перегрузки, не требует концевых выключателей и автоматически останавливается по достижению конечных положений. Комбинация электропривод/клапан Подходящие клапаны можно определить из технических характеристик клапанов, обязательно принимая во внимание разрешенную температуру среды и запирающее давление.

Индикация положения

Ход штока определяется механически на кронштейне со специальными накладками. Диапазон хода настраивается автоматически во время работы.

Установленное положение

Заводская настройка: шток электропривода втянут. В случае поставки клапана с установленным на него привод Belimo NVC24A-MP-TPC поворотный привод Belimo — направление движения устанавливается в соответствии с точкой запирания клапана.

Переключатель направления движения

При пуске переключатель направления хода штока переключает направление хода в нормальный режим.

Электрические аксессуары

Вспомогательные переключатели S2A-H.

Адаптация хода штока

В момент первого подключения электропитания NVC24A-MP-TPC привод запускает процесс адаптации — т. е. приведения управляющего сигнала и сигнала обратной связи в соответствии с величиной хода штока. Ручная инициация адаптации производится нажатием кнопки «Adaption» на корпусе привода. После этого привод перемещает шток в положение согласно управляющему сигналу.

Купить привод БЕЛИМО NVC24A-MP-TPC а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО NVC24A-MP-TPC мы обсуждаем индивидуально.

 На поворотный привод клапана BELIMO NVC24A-MP-TPC распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.



Электрическое подключение

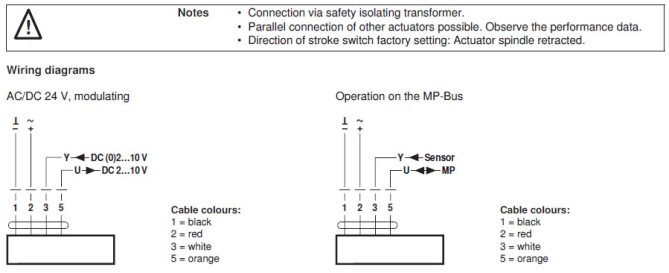

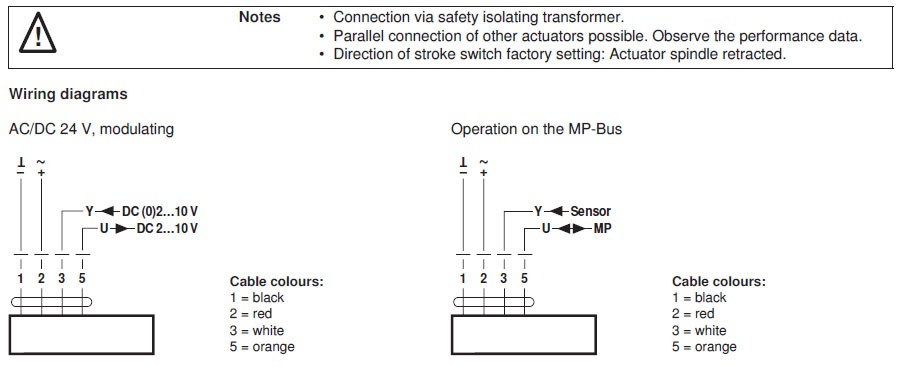

 Электрическое подключение NVC24A-MP-TPC





Габаритные размеры

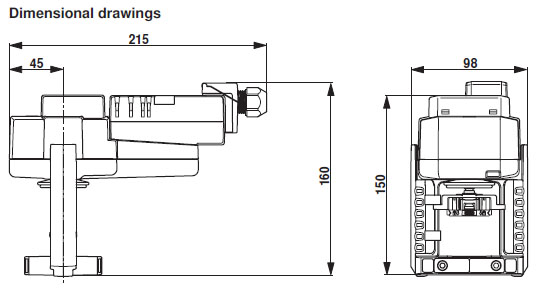

Габаритные размеры NVC24A-MP-TPC



Скачать PDF



Скачать PDF (857 Кбайт)

Сертификат BELIMO (775 Кбайт)
