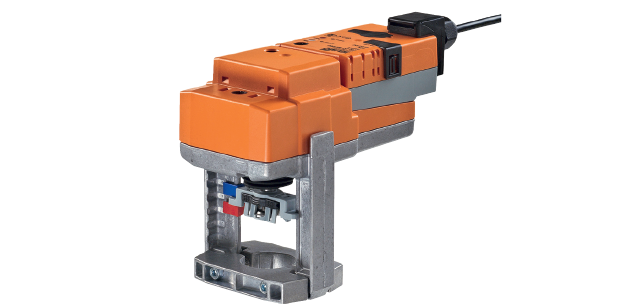

Привод BELIMO NV24A-MP-TPC

Привод для установки на седельный клапан PN 40 DN 15-100 NV24A-MP-TPC

Электропривод седельного крана для подключения к сети MP-Bus, IP54.

  • Величина усилия позиционирования 1000 N
  • Величина номинального напряжения AC / DC 24 V
  • Мягкое управление DC (0) от 2 до 10 V
  • Величина номинального хода 20 mm
  • Тип связи: при помощи BELIMO MP-Bus
  • Возможность преобразования сигнала датчиков



Электропривод седельного крана для подключения к сети MP-Bus, IP54.

  • Величина усилия позиционирования 1000 N
  • Величина номинального напряжения AC / DC 24 V
  • Мягкое управление DC (0) от 2 до 10 V
  • Величина номинального хода 20 mm
  • Тип связи: при помощи BELIMO MP-Bus
  • Возможность преобразования сигнала датчиков



Технические характеристики

Поворотный электропривод седельного клапана БЕЛИМО NV24A-MP-TPC.

Electrical data
Nominal voltage AC/DC 24 V
Nominal voltage frequency 50/60 Hz
Nominal voltage range AC 19.2...28.8 V / DC 21.6...28.8 V
Power consumption in operation 1.5 W
Power consumption in rest position 0.5 W
Power consumption for wire sizing 3 VA
Connection supply / control Terminals with cable 1 m, 4 x 0.75 mm² (Terminal 4 mm²)
Parallel operation Yes (note the performance data)
Functional data
Actuating force 1000 N
Positioning signal Y DC 0...10 V
Positioning signal Y note Input impedance 100 kΩ
Control signal Y variable Open-close 3-point (AC only) Modulating (DC 0...32 V)
Operating range Y DC 2...10 V
Operating range Y variable Start point DC 0.5...30 V End point DC 2.5...32 V
Position feedback U IDC 2...10 V
Position feedback U note Max. 0.5 mA
Position feedback U variable Start point DC 0.5...8 V End point DC 2.5...10 V
Position accuracy 5% absolute
Manual override Gear disengagement with push-button, can be locked
Nominal stroke 20 mm
Actuating time 150 s / 20 mm
Actuating time variable 90...150 s / 20 mm
Adaption setting range manual (automatic on first power-up)
Adaption setting range variable No action
Adaption when switched on Adaption after pushing the gear disengagement button
Override control MAX (maximum position) = 100%
MIN (minimum position) = 0%
ZS (intermediate position, AC only) = 50%
Override control variable MAX = (MIN + 33%)...100%
MIN = 0%...(MAX – 33%)
ZS = MIN...MAX
Sound power level motor 45 dB(A)
Position indication Mechanically, 5...20 mm stroke
Safety
Protection class IEC/EN III Safety extra-low voltage
Degree of protection IEC/EN IP54
EMC CE according to 2004/108/EC
Certification IEC/EN IEC/EN 60730-1 and IEC/EN 60730-2-14
Mode of operation Type 1
Rated impulse voltage supply / control 0.8 kV
Control pollution degre e 3
Ambient temperature 0...50°C
Non-operating temperature -40...80°C
Ambient humidity 95% r.h., non-condensing
Maintenance Maintenance-free
Weight
Weight approx. 1.4 kg





Описание

Описание принципа действия

Привод NV24A-MP-TPC контролируется сигналом от 0 до 10 В= и осуществляет перемещение штока до положения согласно сигналу. Отображение измеряемого напряжения U электрическим способом указывает текущее положение поворотного электропривода BELIMO NV24A-MP-TPC, а также может использоваться в качестве управляющего сигнала для других электроприводов.

Коммуникация по MP-Bus:

Электропривод получает цифровой управляющий сигнал от верхнего уровня по средством шины MP-Bus и занимает заданное ему положение. Соединение U может использоваться как интерфейс коммуникации и не предоставляет измерения напряжения аналогового типа.

Простота установки

Простота установки привода для клапанов BELIMO NV24A-MP-TPC достигается при помощи зажимных губок специализированной формы. Электропривод может разворачиваться на 360° на шейке седельного клапана.

Возможность ручного управления

Возможность ручного управления поворотного электропривода БЕЛИМО NV24A-MP-TPC осуществляется при помощи регулятора на корпусе электропривода (постоянное или временное). Вывод механического редуктора из зацепления производится нажатием кнопки, по удержании кнопки привод отсоединен. Регулировку хода штока можно осуществлять при помощи ключа шестигранной формы 4 мм, который устанавливается в верхней части привода. Увеличение хода штока происходит, при вращении ключа по направлении часовой стрелки.

Высокая надежность функционирования

Поворотный электропривод Belimo NV24A-MP-TPC имеет защиту от перегрузок, не нуждается в концевых выключателях и останавливается автоматически по достижению положений конечных позиций.

Комбинация электропривода и клапана

Подходящий клапан можно подобрать на основе технических характеристик клапана, обязательно обращая внимание на допустимую температуру среды и величину запирающего давления.

Индикатор положения

На кронштейне со специализированными накладками механически определяется ход штока. Настройка диапазона хода происходит автоматически после начала работы.

Предустановленное положение

По заводской настройке: шток привода во втянутом положении. При поставке клапана с предустановленным на нем приводом Belimo NV24A-MP-TPC — установка направления движения производится согласно точке запирания крана.

Регулятор направления движения

При запуске регулятор направления хода штока изменяет в нормальный режим направление хода .

Дополнительные аксессуары

S2A-H - вспомогательные переключатели.

Осуществление адаптации хода штока

При первом подключения питания NV24A-MP-TPC, электропривод начинает адаптационный процесс — установка сигнала управления и сигнала обратной связи соответственно величине хода штока. Инициация ручной адаптации производится при нажатии кнопки «Adaption», расположенной на корпусе электропривода. После нажатия электропривод переместит шток в соответствующее сигналу управления положение.

Заказать электропривод БЕЛИМО NV24A-MP-TPC, а также узнать его стоимость вы можете по номеру: 8 (499) 201-22-47

Оптовая цена и скидки для электропривода БЕЛИМО NV24A-MP-TPC обсуждаются индивидуально.

Для поворотного привода крана BELIMO NV24A-MP-TPC действует пять лет гарантии с даты продажи, а также паспорт изделия и сертификат соответствия.

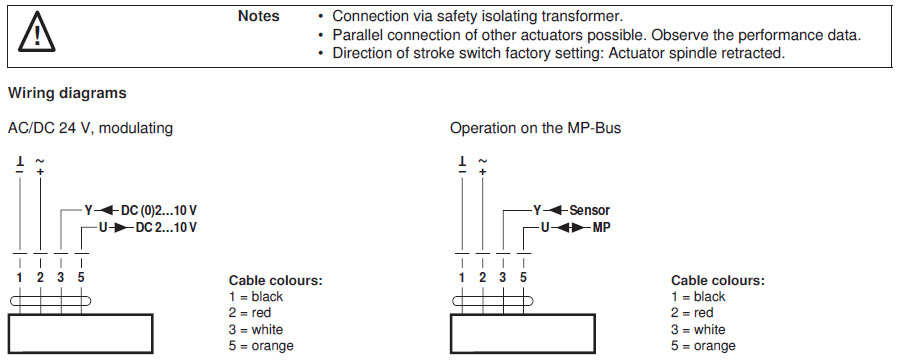

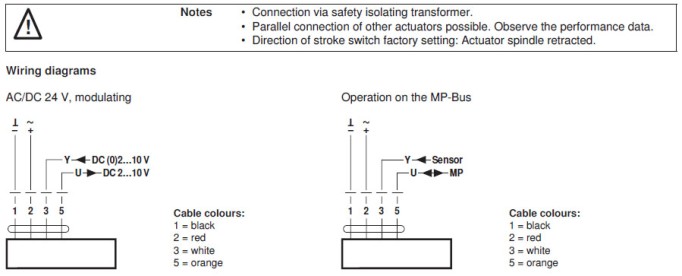

Электрическое подключение

 Электрическое подключение NV24A-MP-TPC

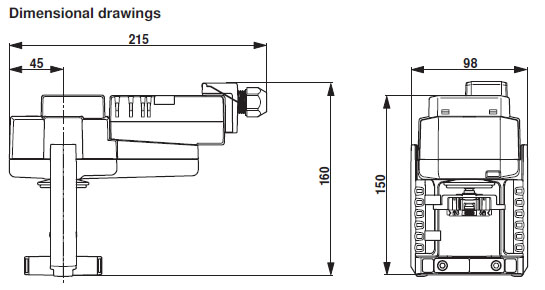

Габаритные размеры

Габаритные размеры NV24A-MP-TPC
