Привод BELIMO EV230A-TPC

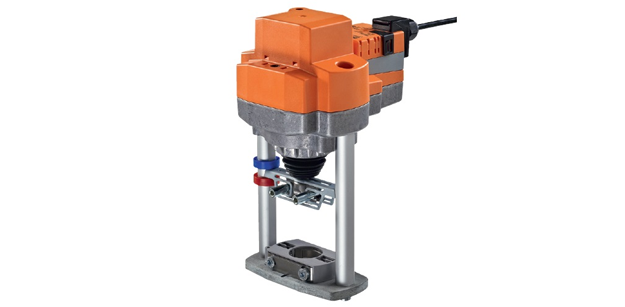

Привод для установки на седельный клапан PN 40 DN 15-100 EV230A-TPC

Привод для установки на седельный клапан, IP54.

  • Действующее усилие 2500 Н
  • Номинальное напряжение 230 В~
  • Управление: открыто/закрыто, 3-поз.
  • Ход штока 40 мм



Привод для установки на седельный клапан, IP54.

  • Действующее усилие 2500 Н
  • Номинальное напряжение 230 В~
  • Управление: открыто/закрыто, 3-поз.
  • Ход штока 40 мм



Технические характеристики

Поворотный электропривод БЕЛИМО EV230A-TPC для седельных клапанов.

Номинальное напряжение 230 В ~, 50/60 Гц
Диапазон номинального напряжения 198…264 В ~
Расчетная мощность 9,5 ВА
Потребляемая мощность:
— во время вращения
— в состоянии покоя

5,5 Вт
1Вт
Соединение Контакты 4 мм² и кабель: 1 м , 3 х 0,75 мм ²
Параллельное подключение Возможно
Функциональные данные
Действующее усилие 2500 Н
Ручное управление Вывод из зацепления зубчатого редуктора с помощью кнопки, возможно постоянное
Ход штока 40 мм
Время срабатывания 150 с / 40 мм
Уровень шума 55 дБ (А)
Индикация положения Механический указатель 5…40 мм штока
Безопасность
Касс защиты II защитная изоляция
Электромагнитная совместимость СЕ в соответствии с 2004/108/ЕС
Степень защиты корпуса IP54
Номинальный импульс напряжения 0,8 кВ
Температура окружающей среды 0…+50° С
Температура хранения –40…+80° С
Влажность окружающей среды 95% отн., не конденсир.
Техническое обслуживание Не требуется
Вес 4,250 кг



Описание

Прямая установка

Простая прямая установка с помощью зажимных губок Простая прямая установка привод для клапанов BELIMO EV230A-TPC с помощью зажимных губок специальной формы. Привод может поворачиваться на шейке седельного клапана на 360°.

Ручное управление

Возможно ручное управление поворотный электропривод БЕЛИМО EV230A-TPC с помощью кнопки на корпусе привода — временное или постоянное. Механический редуктор выводится из зацепления пока кнопка нажата — привод отсоединен. Ход штока можно регулировать с помощью шестигранного ключа 4 мм, который вставляется в верхнюю часть привода. Ход штока увеличивается, когда ключ вращается по часовой стрелке.

Высокая функциональная надежность

Belimo EV230A-TPC поворотный привод Белимо защищен от перегрузки, не требует концевых выключателей и автоматически останавливается по достижению конечных положений.

Индикация положения

Ход штока поворотный электропривод BELIMO EV230A-TPC определяется механически на кронштейне со специальными накладками. Диапазон хода настраивается автоматически во время работы.

Установленное положение

Заводская настройка: шток электропривода втянут. В случае поставки клапана с установленным на него привод Belimo EV230A-TPC поворотный привод Belimo — направление движения устанавливается в соответствии с точкой запирания клапана.

Переключатель направления движения

При пуске переключатель направления хода штока переключает направление хода EV230A-TPC привод в нормальный режим.

Электрические аксессуары

Вспомогательные переключатели S2A-H.

Комбинация электропривод/клапан

Подходящие клапаны можно определить из технических характеристик клапанов, обязательно принимая во внимание разрешенную температуру среды и запирающее давление электропривод EV230A-TPC.

Купить привод БЕЛИМО EV230A-TPC а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО EV230A-TPC мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO EV230A-TPC распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

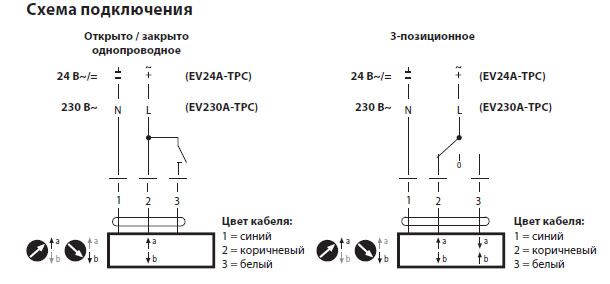

Электрическое подключение

 Электрическое подключение EV230A-TPC

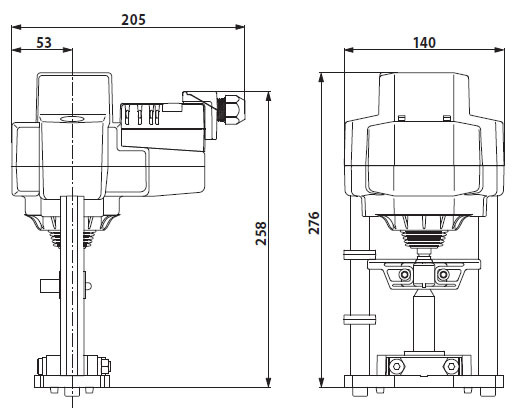

Габаритные размеры

Габаритные размеры EV230A-TPC
