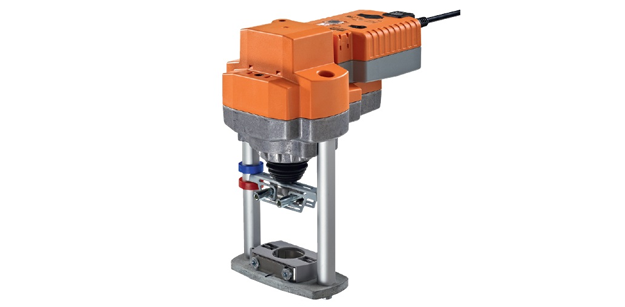

Привод со встроенным конденсатором для установки на седельный клапан, IP54.

• Действующее усилие 2000 Н
• Номинальное напряжение 24 В~/=
• Управление: плавное (0) 2…10 В=
• Ход штока 32 мм
• Со встроенным конденсатором
• Расчетный срок службы конденсатора 15 лет

Привод со встроенным конденсатором для установки на седельный клапан, IP54.

• Действующее усилие 2000 Н
• Номинальное напряжение 24 В~/=
• Управление: плавное (0) 2…10 В=
• Ход штока 32 мм
• Со встроенным конденсатором
• Расчетный срок службы конденсатора 15 лет



Технические характеристики

Поворотный электропривод БЕЛИМО AVK24A-SR-TPC для седельных клапанов.

Номинальное напряжение	24 В ~, 50/60 Гц ; 24 В=
Диапазон номинального напряжения	19,2…28,8 В~ /21,6…28,8 В=
Расчетная мощность	9,5 ВА
Потребляемая мощность: — во время вращения — в состоянии покоя	5 Вт 2 Вт
Соединение Контакты	4 мм² и кабель: 1 м , 4 х 0,75 мм ²
Параллельное подключение	Возможно
Функциональные данные
Действующее усилие	2000 Н
Управляющий сигнал	Y 0…10 В= (при вход. сопротивлении 100 кОм)
Рабочий диапазон	2…10 В=
Сигнал обратной связи	U 2…10 В= при макс 0,5мА
Установка точки срабатывания охранной функции	0…100 % хода штока , настраивается поворотным регулятором POP
Точность позиционирования	± 5%
Ручное управление	Вывод из зацепления зубчатого редуктора с помощью кнопки, возможно постоянное
Ход штока	32 мм
Время срабатывания	150 с / 32 мм
Время срабатывания охранной функции (конденсатора)	35 с / 32 мм
Уровень шума	60 дБ (А) (при времени срабатывания 90 с )
Уровень шума срабатывания охранной функции	60 дБ (А)
Индикация положения	Механический указатель 5…32 мм штока
Безопасность
Класс защиты	III (для низких напряжений)
Электромагнитная совместимость	СЕ в соответствии с 2004/108/ЕС
Степень защиты корпуса	IP54
Номинальный импульс напряжения	0,8 кВ
Температура окружающей среды	0…+50° С
Температура хранения	–40…+80° С
Влажность окружающей среды	95% отн., не конденсир.
Техническое обслуживание	Не требуется
Вес	4,460 кг



Описание

Принцип действия

Электропривод AVK24A-SR-TPC перемещает шток до положения, продиктованного сигналом. Одновременно с этим заряжается встроенный конденсатор. При отключении питания шток перемещается в предварительно выбранное охранное положение (POP) за счет запасенной в конденсаторе энергии.

Время предварительной зарядки

В случае привода со встроенным конденсатором требуется определенное время для зарядки конденсатора. Это время для зарядки конденсатора до уровня, позволяющего приводу работать. В этом случае зарядки хватит на то, чтобы при отключении питания привод передвинул шток из текущего положения в предустановленное охранное положение. Время предварительной зарядки зависит от продолжительности нахождения привода без подключения питания.

Условия поставки (конденсатор)

AVK24A-SR-TPC электропривод поставляется с завода-изготовителя в полностью разряженном состоянии. Для приведение его в рабочее состояние (заряда конденсатора до определенного уровня) необходимое время предварительной зарядки составляет 20 с.

Прямая установка

Простая прямая установка с помощью зажимных губок Простая прямая установка привод для клапанов BELIMO AVK24A-SR-TPC с помощью зажимных губок специальной формы. Привод может поворачиваться на шейке седельного клапана на 360°.

Ручное управление

Возможно ручное управление поворотный электропривод БЕЛИМО AVK24A-SR-TPC с помощью кнопки на корпусе привода — временное или постоянное. Механический редуктор выводится из зацепления пока кнопка нажата — привод отсоединен. Ход штока можно регулировать с помощью шестигранного ключа 4 мм, который вставляется в верхнюю часть привода. Ход штока увеличивается, когда ключ вращается по часовой стрелке.

Высокая функциональная надежность

Belimo AVK24A-SR-TPC поворотный привод Белимо защищен от перегрузки, не требует концевых выключателей и автоматически останавливается по достижению конечных положений. Комбинация электропривод/клапан Подходящие клапаны можно определить из технических характеристик клапанов, обязательно принимая во внимание разрешенную температуру среды и запирающее давление.

Индикация положения

Ход штока поворотный электропривод BELIMO AVK24A-SR-TPC определяется механически на кронштейне со специальными накладками. Диапазон хода настраивается автоматически во время работы.

Установленное положение

Заводская настройка: шток электропривода втянут. В случае поставки клапана с установленным на него привод Belimo AVK24A-SR-TPC поворотный привод Belimo — направление движения устанавливается в соответствии с точкой запирания клапана.

Переключатель направления движения

При пуске переключатель направления хода штока переключает направление хода AVK24A-SR-TPC привод в нормальный режим.

Электрические аксессуары

Вспомогательные переключатели S2A-H.

Комбинация электропривод/клапан

Подходящие клапаны можно определить из технических характеристик клапанов, обязательно принимая во внимание разрешенную температуру среды и запирающее давление электропривод AVK24A-SR-TPC.

Купить привод БЕЛИМО AVK24A-SR-TPC а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО AVK24A-SR-TPC мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO AVK24A-SR-TPC распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

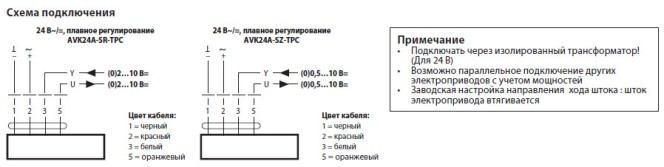

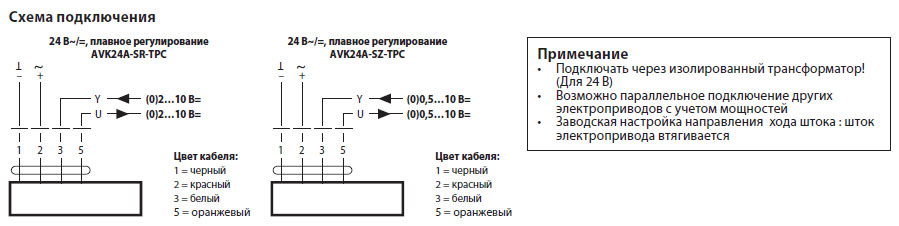

Электрическое подключение

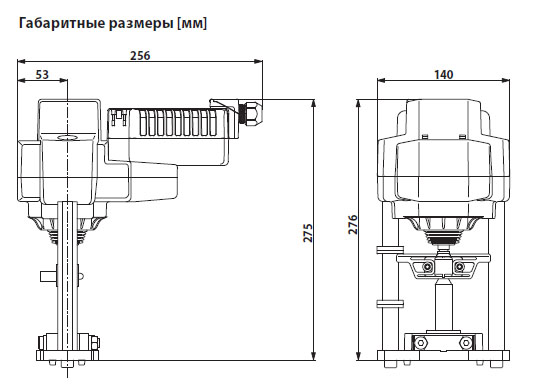

Габаритные размеры
