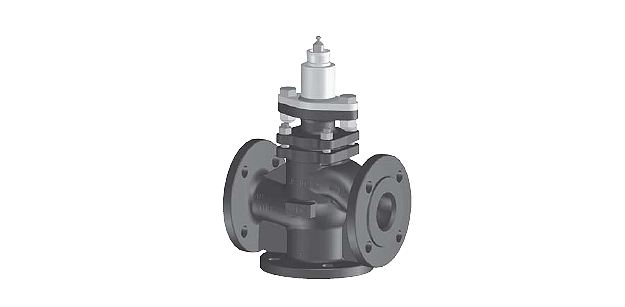

Модель клапана Belimo H7080Y100-S4, PN 40, регулирует поток холодной, горячей низкотемпературной воды и пара в закрытых контурах. Для отопительных, вентиляционных  и систем кондиционирования помещений и зданий.

• 3-х ходовой с фланцевым типом присоединения
• Диаметр – 80 мм
• Пропускная возможность клапана – максимально 100 м³ в час

Модель клапана Belimo H7080Y100-S4, PN 40, регулирует поток холодной, горячей низкотемпературной воды и пара в закрытых контурах. Для отопительных, вентиляционных  и систем кондиционирования помещений и зданий.

• 3-х ходовой с фланцевым типом присоединения
• Диаметр – 80 мм
• Пропускная возможность клапана – максимально 100 м³ в час

Технические характеристики

Функциональные характеристики:
Рабочая среда	Вода (холодная и горячая низкотемпературная), водяной пар с содержанием гликоля не более 50%
Температура рабочей среды	Мин. +5 °С (по запросу мин. –10°С) Макс. +200°С
Pн, кПа	4000 при t до 120°С 3200 при t до 200°С
Характеристика потока (регулирующий и обводной каналы)	Канал А-АВ: линейная Канал В-АВ: линейная
Герметичность клапана	III класс - канал А-АВ регулирующий
Уровень протечки в байпасе	макс. 1% от коэффициента Kvs
Тип присоединения	Фланцевое
Точка закрытия	UP
Положение установки	Определяется относительно штока, от горизонтального до вертикального
Необходимость тех. обслуживания	Нет
Материалы элементов клапана:
- Тело	Стальная отливка
- Конус	Сталь нержавейка
- Шток	Сталь нержавейка
- Седло	Сталь нержавейка
- Уплотнитель	ПТФЭ



Описание

Принцип работы и управление

Клапан Belimo H7080Y100-S4 приводится в действие линейным электрическим приводом. Управление приводом происходит через контроллер либо сигналом типа 0…10 В, либо импульсным сигналом по трехпозиционной схеме. При получении соответствующего управляющего сигнала смешивающее устройство – конус – открывает клапан.

Режим ручного управления клапаном Belimo H7080Y100-S4, предусмотренный производителем, позволяет приводить шток клапана в движение с использованием шестигранного ключа.

Характеристика потока

Характеристика водного потока в регулирующем и обводном каналах линейная.

Особые указания по эксплуатации клапана

• Допустимо применение клапана данного типа только в тех областях, для которых он непосредственно разработан: отопительные и вентиляционные системы, кондиционирование.

• Клапан Belimo H7080Y100-S4 монтируется только специалистами и с соблюдением всех рекомендаций производителя.
• Отсутствуют элементы и части, подлежащие замене или ремонту.
• Утилизировать изделие совместно с бытовыми отходами запрещено. Необходимо соблюдать установленные правила и нормы по утилизации в конкретной местности.
• Для правильного расчета потока воды следует опираться на существующие нормативы и правила.

Узнать цену на Belimo H7080Y100-S4, уточнить наличие скидок и оптовые цены (обсуждаются индивидуально с клиентом), а также совершить заказ можно по телефону 8 (499) 201-22-47.

На данную модель клапана распространяется гарантия в течение 5 лет с момента покупки, а также прилагается технический паспорт и сертификат соответствия.

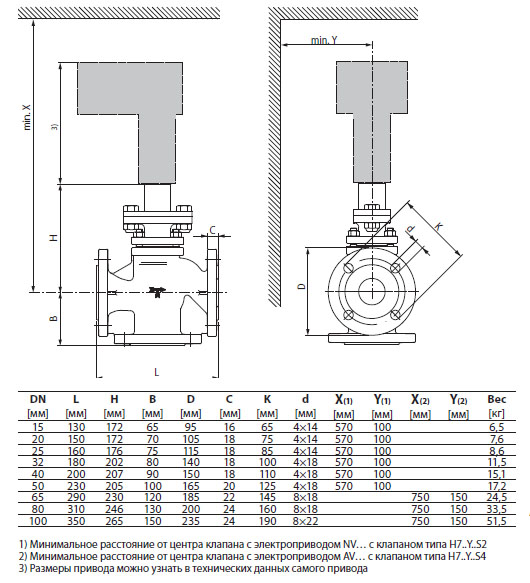

Габаритные размеры
