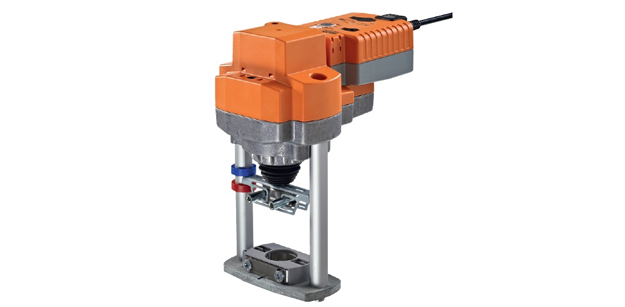

Привод BELIMO AVK230A-3

Привод для установки на седельный клапан PN 25 DN 15-100 AVK230A-3

Привод со встроенным конденсатором для установки на седельный клапан, IP54.

  • Действующее усилие 2000 Н
  • Номинальное напряжение AC 230 V
  • Управление: 3-позиционное
  • Ход штока 32 мм
  • Со встроенным конденсатором
  • Расчетный срок службы конденсатора 15 лет



Привод со встроенным конденсатором для установки на седельный клапан, IP54.

  • Действующее усилие 2000 Н
  • Номинальное напряжение AC 230 V
  • Управление: 3-позиционное
  • Ход штока 32 мм
  • Со встроенным конденсатором
  • Расчетный срок службы конденсатора 15 лет



Технические характеристики

Поворотный электропривод БЕЛИМО AVK230A-3 для седельных клапанов.

Electrical data
Nominal voltage AC 230 V
Nominal voltage frequency 50/60 Hz
Nominal voltage range AC 85...265 V
Power consumption in operation 3.5 W
Power consumption in rest position 1.5 W
Power consumption for wire sizing 6.5 VA
Connection supply / control Cable 1 m, 4 x 0.75 mm²
Parallel operation Yes (note the performance data)
Functional data
Actuating force 2000 N
Setting emergency position (POP) Actuator spindle retracted / extended, adjustable (POP rotary button)
Manual override Gear disengagement with push-button
Nominal stroke 32 mm
Actuating time 150 s / 32 mm
Actuating time emergency control function 35 s / 32 mm
Sound power level motor max. 60 dB(A)
Sound power level emergency setting position max. 60 dB(A)
Position indication Mechanically, 5...32 mm stroke
Safety
Protection class IEC/EN II Protective insulated
Degree of protection IEC/EN IP54
EMC CE according to 2004/108/EC
Low voltage directive CE according to 2006/95/EC
Certification IEC/EN IEC/EN 60730-1 and IEC/EN 60730-2-14
Mode of operation Type 1.AA
Rated impulse voltage supply / control 4 kV
Control pollution degree 3
Ambient temperature 0...50°C
Non-operating temperature -40...80°C
Ambient humidity 95% r.h., non-condensing
Maintenance Maintenance-free
Weight
Weight approx. 4.4 kg
Terms
Abbreviations POP = Power off position / emergency setting position CPO = Controlled power off / controlled emergency control function PF = Power fail delay time / bridging time



Описание

Принцип действия

Электропривод AVK230A-3 перемещает шток до положения, продиктованного сигналом. Одновременно с этим заряжается встроенный конденсатор. При отключении питания шток перемещается в предварительно выбранное охранное положение (POP) за счет запасенной в конденсаторе энергии.

Время предварительной зарядки

В случае привода со встроенным конденсатором требуется определенное время для зарядки конденсатора. Это время для зарядки конденсатора до уровня, позволяющего приводу работать. В этом случае зарядки хватит на то, чтобы при отключении питания привод передвинул шток из текущего положения в предустановленное охранное положение. Время предварительной зарядки зависит от продолжительности нахождения привода без подключения питания.

Условия поставки (конденсатор)

AVK230A-3 электропривод поставляется с завода-изготовителя в полностью разряженном состоянии. Для приведение его в рабочее состояние (заряда конденсатора до определенного уровня) необходимое время предварительной зарядки составляет 20 с.

Прямая установка

Простая прямая установка с помощью зажимных губок Простая прямая установка привод для клапанов BELIMO AVK230A-3 с помощью зажимных губок специальной формы. Привод может поворачиваться на шейке седельного клапана на 360°.

Ручное управление

Возможно ручное управление поворотный электропривод БЕЛИМО AVK230A-3 с помощью кнопки на корпусе привода — временное или постоянное. Механический редуктор выводится из зацепления пока кнопка нажата — привод отсоединен. Ход штока можно регулировать с помощью шестигранного ключа 4 мм, который вставляется в верхнюю часть привода. Ход штока увеличивается, когда ключ вращается по часовой стрелке.

Высокая функциональная надежность

Belimo AVK230A-3 поворотный привод Белимо защищен от перегрузки, не требует концевых выключателей и автоматически останавливается по достижению конечных положений. Комбинация электропривод/клапан Подходящие клапаны можно определить из технических характеристик клапанов, обязательно принимая во внимание разрешенную температуру среды и запирающее давление.

Индикация положения

Ход штока поворотный электропривод BELIMO AVK230A-3 определяется механически на кронштейне со специальными накладками. Диапазон хода настраивается автоматически во время работы.

Установленное положение

Заводская настройка: шток электропривода втянут. В случае поставки клапана с установленным на него привод Belimo AVK230A-3 поворотный привод Belimo — направление движения устанавливается в соответствии с точкой запирания клапана.

Переключатель направления движения

При пуске переключатель направления хода штока переключает направление хода AVK230A-3 привод в нормальный режим.

Электрические аксессуары

Вспомогательные переключатели S2A-H.

Комбинация электропривод/клапан

Подходящие клапаны можно определить из технических характеристик клапанов, обязательно принимая во внимание разрешенную температуру среды и запирающее давление электропривод AVK230A-3.

Купить привод БЕЛИМО AVK230A-3 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО AVK230A-3 мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO AVK230A-3 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

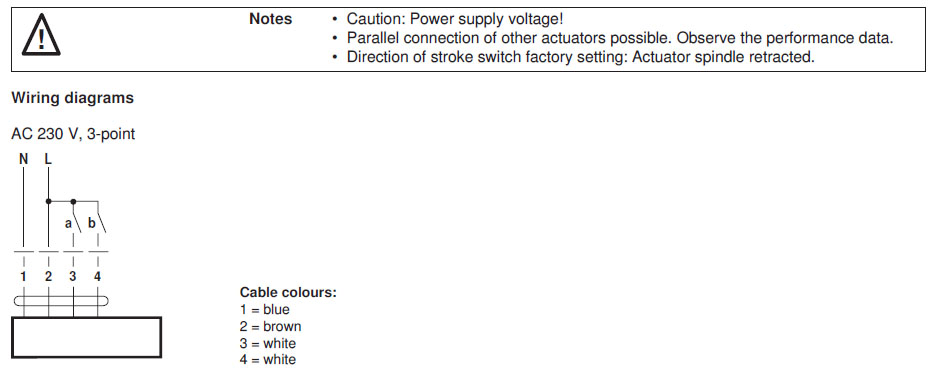

Электрическое подключение

 Электрическое подключение AVK230A-3

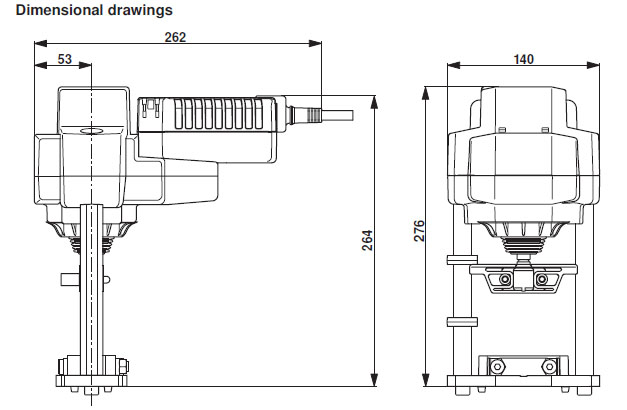

Габаритные размеры

Габаритные размеры AVK230A-3



Скачать PDF



Скачать PDF (605 Кбайт)

Сертификат BELIMO (775 Кбайт)
