H6015XP63-S2 седельный клапан Belimo

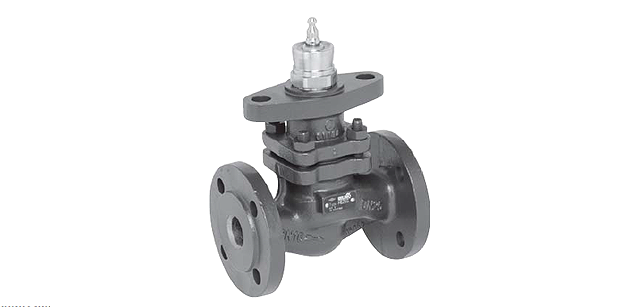

Седельный клапан  PN 25 DN 15-100 H6015XP63-S2

2-ходовый седельный клапан фланцевый PN 25.

  • Закрытые системы (высокие температуры) горячей воды и пара
  • Для плавного регулирования водяного потока в системах обработки воздуха и системах отопления
  • Тип H6015XP63-S2
  • DN 15 [мм]
  • Kvs max 0,63 [м³/час]



2-ходовый седельный клапан фланцевый PN 25.

  • Закрытые системы (высокие температуры) горячей воды и пара
  • Для плавного регулирования водяного потока в системах обработки воздуха и системах отопления
  • Тип H6015XP63-S2
  • DN 15 [мм]
  • Kvs max 0,63 [м³/час]



Технические характеристики

2-ходовый фланцевый седельный клапан PN 25 H6015XP63-S2.

Среда Горячая вода (высокая температура), низкотемпературный пар (содержание гликоля макс 50%)
Температура среды +5…+150°С
Разрешенное давление Ps 2500 кПа до 120°С 2430 кПа до 150°С
Характеристика потока Регулирующий канал А-АВ: равнопроцентная
Уровень утечки Регулирующий канал А-АВ , класс утечки III
Трубное присоединение Фланцы
Шток См. «Обзор типов»
Точка закрытия Внизу ( )
Положение установки От вертикального до горизонтального (относительно штока)
Тех. обслуживание Не требуется
Тело клапана Чугун GGG 40.3
Конус клапана Нержавеющая сталь
Шток клапана Нержавеющая сталь
Седло клапана Нержавеющая сталь
Уплотнение штока PTFE



Описание

Принцип действия

Cедельный клапан Belimo H6015XP63-S2 управляется с помощью электроприводов. Данные электроприводы управляются стандартным сигналом 0… 10 В= или по 3-позиционной схеме и передвигают конус H6015XP63-S2 седельный клапан Белимо с — регулирующее устройство — в открытое положение согласно управляющему сигналу. Клапаны DN 65, 80 и 100 имеют ту же конструкцию, что и клапаны серии H6..SP. Частично разгружающий по давлению шток и перегрузочные каналы в конструкции клапана позволяют использовать его и для более высоких запирающих давлений.

Характеристика потока

Равно-процентная характеристика потока обеспечивается конструкцией конуса клапан BELIMO H6015XP63-S2.

Ручное управление

Приведение в движение штока H6015XP63-S2 клапан BELIMO ручным способом осуществляется с помощью шестигранного ключа через привод.

  • Клапан H6015XP63-S2 разработан для использования в системах отопления, вентиляции и кондиционирования и не применяется в областях, выходящие за рамки указанные в спецификации, особенно для применения на воздушных суднах.
  • Устройство может устанавливаться только обученным персоналом. В процессе установки должны быть учтены все рекомендации завода-изготовителя.
  • H6015XP63-S2 Клапан не содержит частей, которые могут быть переустановлены или отремонтированы потребителем.
  • Недопустима утилизация вместе с бытовыми отходами. Необходимо соблюдать все действующие правила и инструкции, относящиеся к данной конкретной местности.
  • При расчете потока в регулирующем или конечном управляющем элементе должны учитываться принятые правила и нормы.

Регулирующий клапан Белимо H6015XP63-S2 а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на регулирующий шаровой кран Белимо H6015XP63-S2 мы обсуждаем индивидуально.

На Кран Белимо H6015XP63-S2 распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

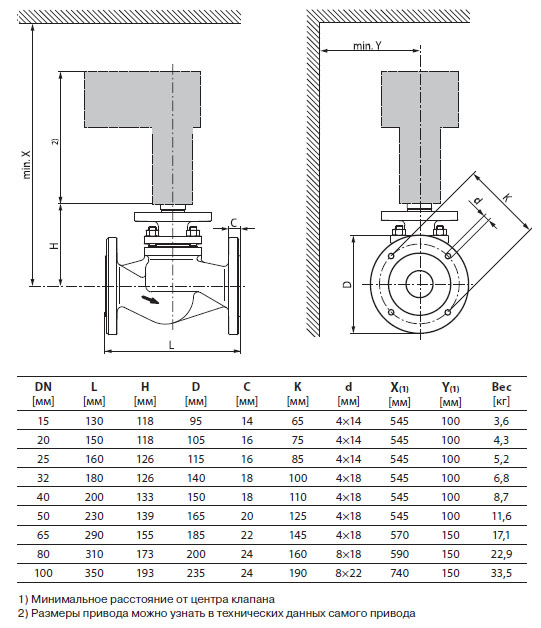

Габаритные размеры

 Габаритные размеры H6015XP63-S2





Скачать PDF



Скачать PDF (215 Кбайт)
