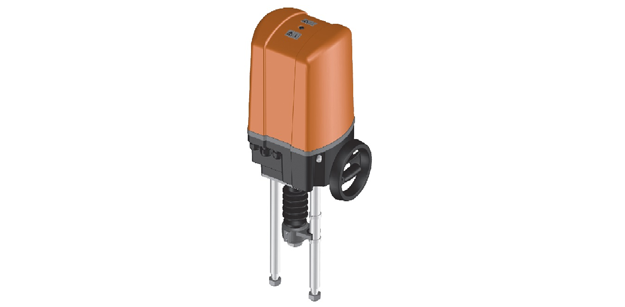

Привод BELIMO GV12-24-SR-T

Привод для установки на седельный клапан PN 16 DN 200-250GV12-24-SR-T

Привод для установки на седельный клапан, IP65.

  • Фактическое усилие 12 кН
  • Номинальное напряжение 24 В ~
  • Управление: плавное сигналом 0…10 В=



Привод для установки на седельный клапан, IP65.

  • Фактическое усилие 12 кН
  • Номинальное напряжение 24 В ~
  • Управление: плавное сигналом 0…10 В=



Технические характеристики

Линейный электропривод БЕЛИМО GV12-24-SR-T для седельных клапанов.

Номинальное напряжение 24 В ~ , 50 Гц
Диапазон номинального напряжения 19,2…28,8 В
Расчетная мощность заданная 91 ВА
Соединение Клеммы, 1,5 мм2
Фактическое усилие, усилие на закрытие 12 кН
Управление
Управляющий сигнал
Рабочий диапазон

0…10 В= при 100 кОм
2…10 В=
Обратная связь (U) 2…10 В= при 0,5 мА
Ровность хода ± 5%
Ручное управление Ручным маховиком, временное
Номинальный ход 65 мм
Фактический ход штока 0,79 мм/с
Указатель положения Механический (30…) 65 мм штока
Класс защиты III
Степень защиты корпуса IP 65
Температура окружающей среды –20…+70 °С
Температура хранения –40…+80 °С
Влажность окружающей среды 95% отн., не конденсир.
Техническое обслуживание Не требуется
Вес 10,5 кг



Описание

Управление

Привод для клапанов BELIMO GV12-24-SR-T управляется стандартным 0…10 В= сигналом. При достижении конечного положения двигатель отключается с помощью одного из двух, зависящих от нагрузки, выключателя. Эти выключатели выполняют защитную функцию при попадании посторонних предметов между конусом клапана и его седлом.

Установка.

Линейный электропривод БЕЛИМО GV12-24-SR-T устанавливается на надлежащий клапан во время комплектации заказа. Подключение питания изолировано. Место соединения клапана с Belimo GV12-24-SR-T линейный привод Белимо выполнено специальным образом, предотвращающим смещение привода относительно клапана.

Ручное управление

При отключении питания и/или отключенном двигателе Линейный электропривод BELIMO GV12-24-SR-T возможно ручное управление c помощью маховика.

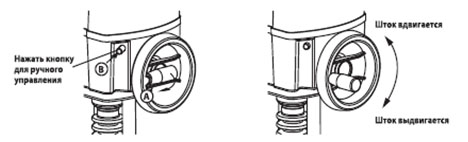

Ручное управление GV12-24-SR-T

Для ручного управления выполнить следующие действия:

  •  Выдвинуть рукоятку из маховика
  • Медленно вращая маховик, нажать кнопку для ручного управления

Кнопка включена

  • Поворачивать ручное колесо в направлении по часовой стрелке→ Шток привода выдвигается
  • Поворачивать ручное колесо против часовой стрелки→ Шток привода вдвигается

Двигатель привод Belimo GV12-24-SR-T поворотный привод Belimo находится в отключенном состоянии пока ручное колесо вдавлено. Ручное колесо выщелкивается автоматически при включении двигателя.

Высокая функциональная надежность

GV12-24-SR-T привод защищен от короткого замыкания, смены полярности и перегрузки.

Индикация положения

Положение штока клапана отображается электропривод GV12-24-SR-T при помощи механического указателя на переходнике. Указатель настраивается автоматически.

Купить привод БЕЛИМО GV12-24-SR-T а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО GV12-24-SR-T мы обсуждаем индивидуально.

На линейный привод клапана BELIMO GV12-24-SR-T распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

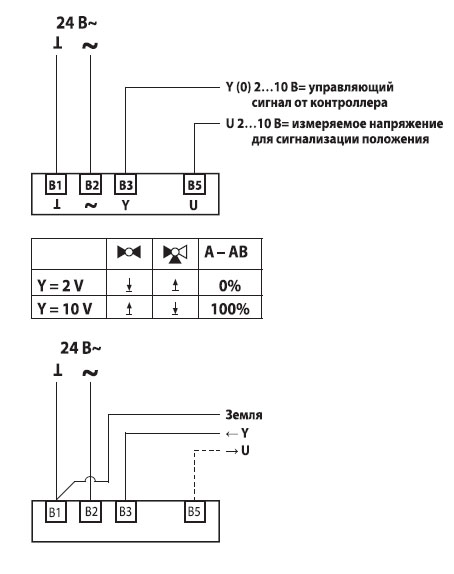

Электрическое подключение

 Электрическое подключение GV12-24-SR-T

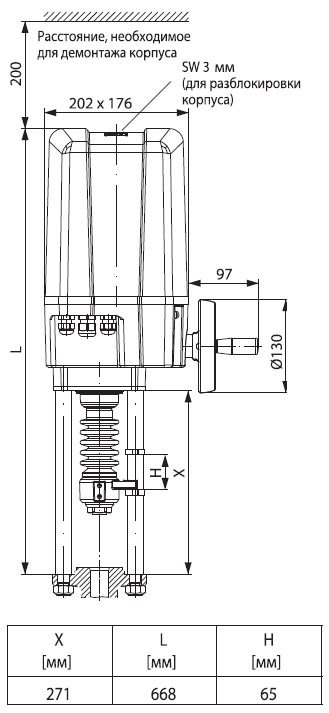

Габаритные размеры

Габаритные размеры GV12-24-SR-T
