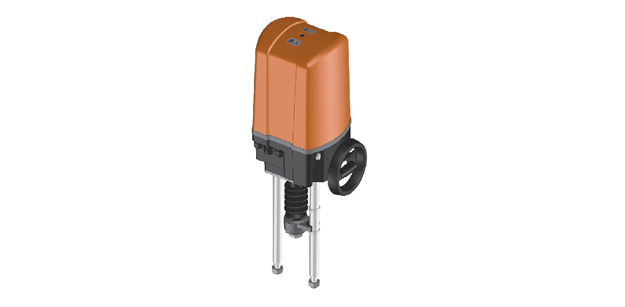

Линейный электропривод Belimo GV12-230-3-T предназначен для регулирования работы 2- и 3-ходовых седельных клапанов DN 200-250. С дополнительными переключателями.

• Момент силы двигателя – 12 кН
• Напряжение (Uноминал) – 230 В
• Управление по 3-позиционной схеме
• 3-позиционное управление

Линейный электропривод Belimo GV12-230-3-T предназначен для регулирования работы 2- и 3-ходовых седельных клапанов DN 200-250. С дополнительными переключателями.

• Момент силы двигателя – 12 кН
• Напряжение (Uноминал) – 230 В
• Управление по 3-позиционной схеме
• 3-позиционное управление

Технические характеристики



Uноминал	230 В, частота тока - 50 Гц
Мощность при расчете	109 ВА
Присоединение к питанию	С помощью клемм 1,5 мм2
Момент силы двигателя	12 кН
Принцип управления	Импульсное по 3-позиционной схеме
Длительность импульса	Минимально 0,5 сек
Управление вручную	Предусмотрено. Осуществляется ручным маховиком, только временное
Ход штока номинальный	65 мм
Ход штока по факту	0,79 мм/сек
Индикатор позиции	Механический
Доп. переключателя (2 шт.)	I = 16 А,  U = 250 B
Защита от тока	II – 100% изоляция
Защита корпуса	Протокол IP65
t окруж. среды	От –20°С до +70°С
t хранения привода	От –40°С до +80°С
Влажность воздуха отн.	95%, без конденсации.
Поддержка тех. службы	Нет
Масса устройства	10,5 кг



Описание

Принцип управления

Управление электроприводом Belimo GV12-230-3-T происходит согласно импульсному 3-позицонному сигналу. Как только привод пройдет финальное положение, он автоматически отключается одним из двух встроенных выключателей. Кроме того, выключатели обеспечивают защиту электропривода в случае попадания инородных предметов внутрь корпуса.

Процесс установки

Самостоятельная установка привода Belimo GV12-230-3-T не предусмотрена, устройство монтируется на седельный клапан сразу при сборке заказа. Зона присоединения электропривода к клапану выполнена таким образом, чтобы полностью исключить вероятность смещения привода в процессе эксплуатации.

Управление вручную

На электроприводе Belimo GV12-230-3-T размещен специальный маховик, который позволяет управлять приводом вручную, если отсутствует подача питания либо двигатель отключен.

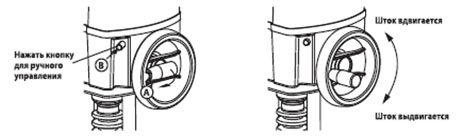

Инструкция по активации ручного управления (см. рис. выше).

• Потянуть на себя и выдвинуть рукоятку маховика (А)
• Нажать кнопку (В), плавно поворачивая маховик
• После того, как нажата кнопка: поворот маховика вправо (по часовой стрелке) – выдвигается шток; поворот в противоположную сторону – шток задвигается.

До тех пор, пока вдавлено колеса маховика, привод Belimo GV12-230-3-T отключен. Как только возобновляется подача питания на привод, он выходит из режима ручного управления.

Высокая степень защиты

В электроприводе Belimo GV12-230-3-T предусмотрена надежная защита от перегрузки во время эксплуатации, замыкания и смены полярности.

Индикатор позиции

На переходнике привода Belimo GV12-230-3-T находится механический указатель, который показывает текущую позицию штока клапана (автоматическая настройка).

Вы можете узнать стоимость и заказать привод Belimo GV12-230-3-T по телефону 8 (499) 201-22-47.

Скидки и оптовые цены предоставляются индивидуально.

Гарантия на электропривод Belimo GV12-230-3-T – 5 лет со дня покупки. Паспорт и сертификат соответствия прилагаются.

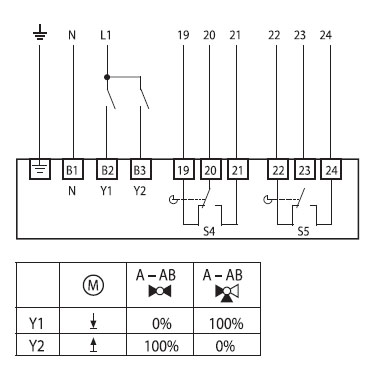

Электрическое подключение



>

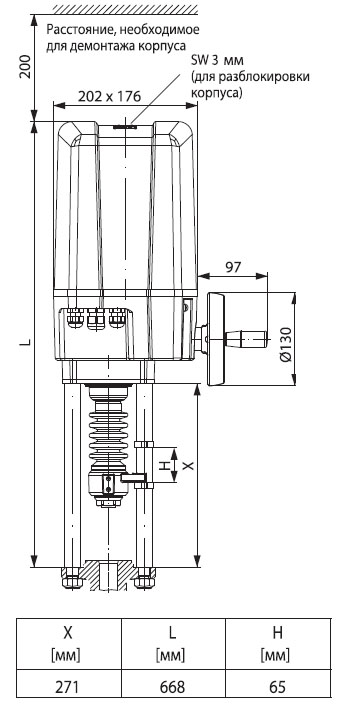

Габаритные размеры
