Регулирующий шаровой кран Belimo H525B

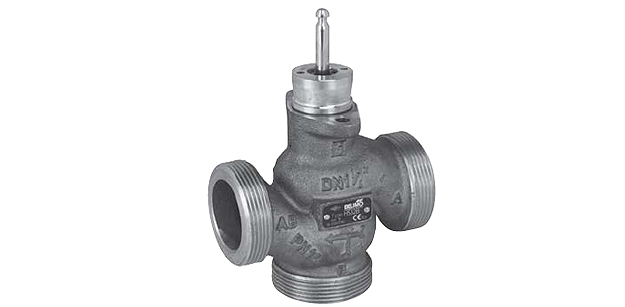

Седельный клапан  PN 16 DN 15-150 H525B

3-ходовые седельные клапаны с наружной резьбой.

  • открытые и закрытые системы горячей и холодной воды
  • для плавного регулирования воды в системах подготовки воздуха и отопления
  • Тип H525B
  • DN 25 [мм]
  • Kvs max 10 [м³/час]



3-ходовые седельные клапаны с наружной резьбой.

  • открытые и закрытые системы горячей и холодной воды
  • для плавного регулирования воды в системах подготовки воздуха и отопления
  • Тип H525B
  • DN 25 [мм]
  • Kvs max 10 [м³/час]



Технические характеристики

3-ходовый регулирующий шаровой кран H525B внешняя резьба.

Functional data
Media Cold and warm water, water with glycol up to max. 50% vol.
Medium temperature 5...120°C
Medium temperature note -10°C with stem heating
Permissible pressure ps 1600 kPa
Flow characteristic Control path A – AB: equal percentage (VDI/VDE 2173) n(gl) = 3, optimised in the opening range, Bypass B – AB: linear (VDI/VDE 2173)
Leakage rate Control path A - AB: max. 0.05% of the kvs value, Bypass B - AB: max. 1% of the kvs value
Pipe connectors External thread according to ISO 228
Closing point Top
Installation position Upright to horizontal (in relation to the stem)
Maintenance Maintenance-free
Materials
Housing Red casting brass Rg5
Closing element Stainless steel
Stem Stainless steel
Stem seal EPDM O-ring
Seat Red casting brass Rg5 / Niro (Bypass)





Описание

Управление

Регулирующий клапан Belimo H525B управляется при помощи поворотного электропривода. Поворотные электроприводы управляются стандартным сигналом 0…10 В= или по 3-позиционной схеме и поворачивают шар внутри крана – регулирующее устройство – в открытое положение согласно управляющему сигналу. Кран Belimo H525B открывается в направлении против часовой стрелки и закрывается по часовой стрелке.

Характеристика потока

Равно-процентная характеристика потока шаровой кран Belimo H525B обеспечивается встроенным корректирующим диском.

Электропривод

Подбор электропривода производится в зависимости от типа и размера муфта Belimo H525B.

Регулирующий клапан Белимо H525B а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на регулирующий шаровой кран Белимо H525B мы обсуждаем индивидуально.

На Кран Белимо H525B распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

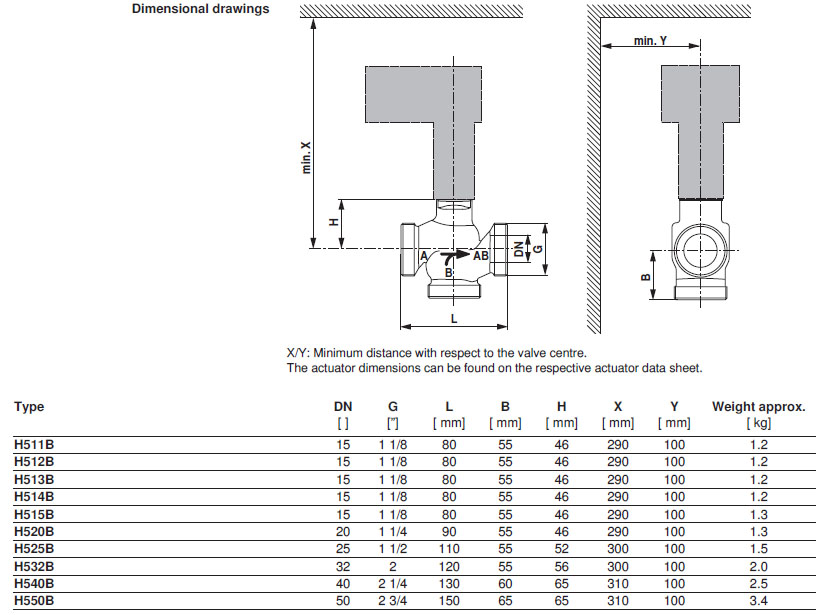

Габаритные размеры

Габаритные размеры H525B





Скачать PDF



Скачать PDF (876 Кбайт)

Сертификат BELIMO (775 Кбайт)
