Регулирующий шаровой кран Belimo H520B

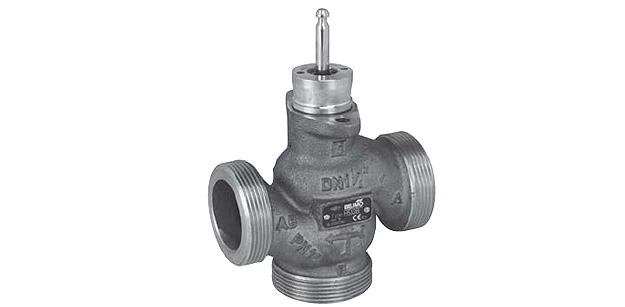

Седельный клапан  PN 16 DN 15-150 H520B



H520B седельный клапан Belimo является аналогом клапана Danfoss арт. VRG3 065Z0116

Сравнительная таблица:

Клапан Тип DN PN Kvs °C Привод Время поворота

   VRG3 065Z0116 3-way 20 16 6,3 130 AMV 435 150 s

   H520B 3-way 20 16 6,3 120 NV230A-TPC 150 s




3-ходовые седельные клапаны с наружной резьбой.

  • открытые и закрытые системы горячей и холодной воды
  • для плавного регулирования воды в системах подготовки воздуха и отопления
  • Тип H520B
  • DN 20 [мм]
  • Kvs max 6,3 [м³/час]





H520B седельный клапан Belimo является аналогом клапана Danfoss арт. VRG3 065Z0116

Сравнительная таблица:

Клапан Тип DN PN Kvs °C Привод Время поворота

   VRG3 065Z0116 3-way 20 16 6,3 130 AMV 435 150 s

   H520B 3-way 20 16 6,3 120 NV230A-TPC 150 s




3-ходовые седельные клапаны с наружной резьбой.

  • открытые и закрытые системы горячей и холодной воды
  • для плавного регулирования воды в системах подготовки воздуха и отопления
  • Тип H520B
  • DN 20 [мм]
  • Kvs max 6,3 [м³/час]



Технические характеристики

3-ходовый регулирующий шаровой кран H520B внешняя резьба.

Functional data
Media Cold and warm water, water with glycol up to max. 50% vol.
Medium temperature 5...120°C
Medium temperature note -10°C with stem heating
Permissible pressure ps 1600 kPa
Flow characteristic Control path A – AB: equal percentage (VDI/VDE 2173) n(gl) = 3, optimised in the opening range, Bypass B – AB: linear (VDI/VDE 2173)
Leakage rate Control path A - AB: max. 0.05% of the kvs value, Bypass B - AB: max. 1% of the kvs value
Pipe connectors External thread according to ISO 228
Closing point Top
Installation position Upright to horizontal (in relation to the stem)
Maintenance Maintenance-free
Materials
Housing Red casting brass Rg5
Closing element Stainless steel
Stem Stainless steel
Stem seal EPDM O-ring
Seat Red casting brass Rg5 / Niro (Bypass)





Описание

Управление

Регулирующий клапан Belimo H520B управляется при помощи поворотного электропривода. Поворотные электроприводы управляются стандартным сигналом 0…10 В= или по 3-позиционной схеме и поворачивают шар внутри крана – регулирующее устройство – в открытое положение согласно управляющему сигналу. Кран Belimo H520B открывается в направлении против часовой стрелки и закрывается по часовой стрелке.

Характеристика потока

Равно-процентная характеристика потока шаровой кран Belimo H520B обеспечивается встроенным корректирующим диском.

Электропривод

Подбор электропривода производится в зависимости от типа и размера муфта Belimo H520B.

Регулирующий клапан Белимо H520B а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на регулирующий шаровой кран Белимо H520B мы обсуждаем индивидуально.

На Кран Белимо H520B распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

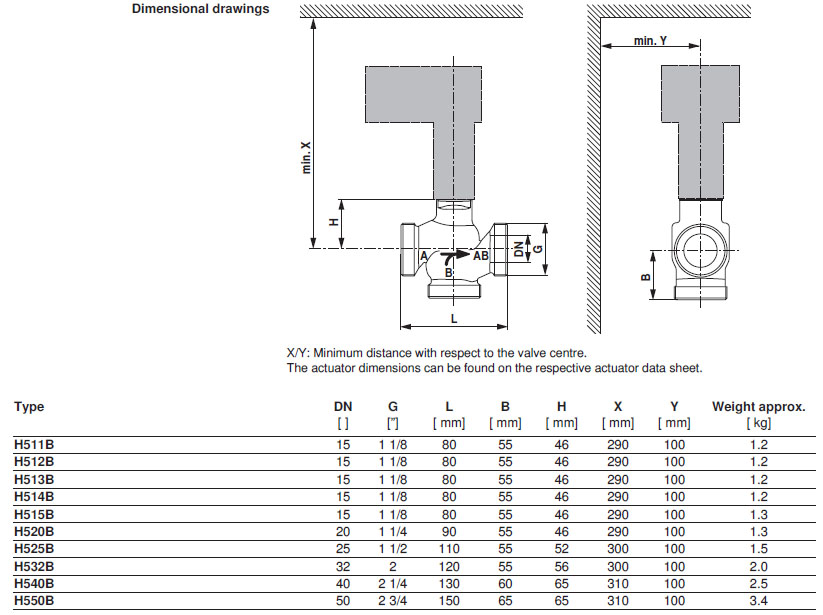

Габаритные размеры

Габаритные размеры H520B





Скачать PDF



Скачать PDF (876 Кбайт)
