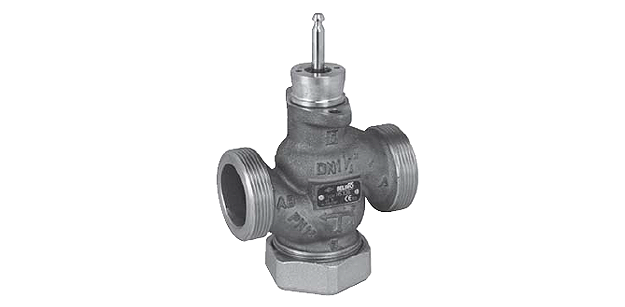

Регулирующий шаровой кран Belimo H420B

Седельный клапан  PN 16 DN 15-150 H420B

Двух-ходовые седельные краны, наружная резьба.

  • закрытые и открытые системы горячего и холодного водоснабжения
  • для плавной регулировки воды в системах подготовления отопления и воздуха
  • Тип H420B
  • DN 20 [mm]
  • Kvs max 6,3 [m³/h]



Двух-ходовые седельные краны, наружная резьба.

  • закрытые и открытые системы горячего и холодного водоснабжения
  • для плавной регулировки воды в системах подготовления отопления и воздуха
  • Тип H420B
  • DN 20 [mm]
  • Kvs max 6,3 [m³/h]



Технические характеристики

Двух-ходовой шаровой регулирующий кран H420B с внешней резьбой.

Functional data
Media Cold and warm water, water with glycol up to max. 50% vol.
Medium temperature 5...120°C
Medium temperature note -10°C with stem heating
Permissible pressure ps 1600 kPa
Flow characteristic equal percentage (VDI/VDE 2173) n(gl) = 3, optimised in the opening range
Leakage rate max. 0.05% of the kvs value
Pipe connectors External thread according to ISO 228
Closing point Top
Installation position Upright to horizontal (in relation to the stem)
Maintenance Maintenance-free
Materials
Housing Red casting brass Rg5
Closing element Stainless steel
Stem Stainless steel
Stem seal EPDM O-ring
Seat Red casting brass Rg5 / Niro (Bypass)



Описание

Система управления

Управление регулирующим клапаном Belimo H420B осуществляется с помощью поворотного привода. Управляются поворотные электроприводы сигналом от 0 до 10 В= или по трех-позиционной схеме и осуществляют поворот шара внутри клапана – регулирующий механизм – в положение открытия согласно сигналу управления. У клапана Belimo H420B открытие производится против часовой стрелки, а закрытие в направлении по часовой стрелке.

Информация о характеристике потока

Достижение равно-процентной характеристики потока шарового крана Belimo H420B производится за счет встроенного корректирующего диска.

Подбор электропривода

Подбирать электропривод следует на основании типа и размера муфты Belimo H420B.

Заказать регулирующий кран Белимо H420B, а также узнать его стоимость вы можете по номеру: 8 (499) 201-22-47.

Оптовые цены и скидки для регулирующего шарового клапана Белимо H420B обсуждаются индивидуально.

Для крана Белимо H420B действует пять лет гарантии с даты продажи, а также паспорт изделия и сертификат соответствия.

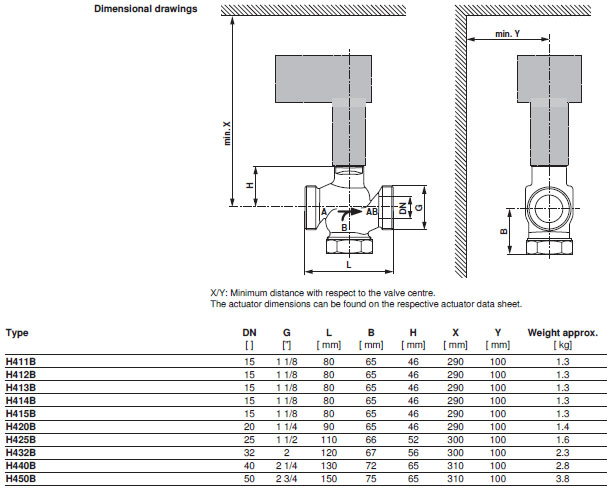

Габаритные размеры

Габаритные размеры H420B



Скачать PDF



Скачать PDF (797 Кбайт)

Сертификат BELIMO (775 Кбайт)
