Привод BELIMO SV24A-SR-TPC

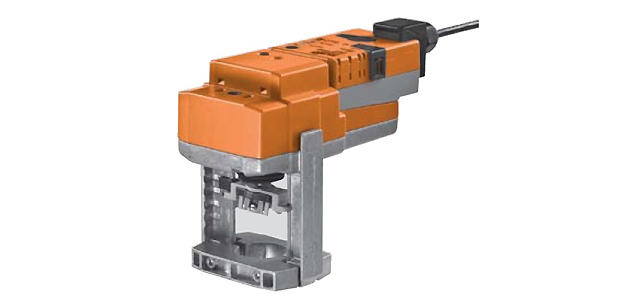

Привод для установки на седельный клапан PN 16 DN 15-150 SV24A-SR-TPC

Привод для монтажа на клапан седельного типа, IP54.

  • Рабочее усилие 1500 Н
  • Номин. U 24 V~/=
  • Регулирование: Плавное (0) в диапазоне от 2 до 10 V=
  • Ход 2 см



Привод для монтажа на клапан седельного типа, IP54.

  • Рабочее усилие 1500 Н
  • Номин. U 24 V~/=
  • Регулирование: Плавное (0) в диапазоне от 2 до 10 V=
  • Ход 2 см



Технические характеристики

Поворотный электропривод БЕЛИМО SV24A-SR-TPC для монтажа на клапан.

Номин. U 24 V ~, 50/60 Гц ; 24 V=
Диапазон ном. U 19,2…28,8 V ~ / 21,6…28,8 V=
Мощность расч. 3,5 ВА
Мощность, потребление:
— Работа
— Нерабочее состояние

2 W
1,5 W
Подключение 4 mm² и кабельное: 100 см , 4 х 0,75 mm ²
Параллельное соединение Да
Функционал
Рабочее усилие 1500 Н
Регулирующий сигнал Y от 0 до 10 V= (если вход. сопротивление 100 кОм)
Диапазон эксплуатации от 2 до 10 V=
Сигнал обратного контакта U от 2 до 10 V= при максимуме 0,5мА
Погрешность ± 5%
Регулирование вручную Посредством кнопки
Ход  2 см
Скорость реагирования 150 с на 2 см
Шум 35 дБ (А)
Индикатор Указатель от 5 до 20 mm
Защита
Класс  3, низкое U
Электромагнитная совместимость СЕ, 2004/108/ЕС
Степень IP54
Номин. импульс U 0,8 кV
Т эксплуатации от 0 до +50° С
Т хранения от –40 до +80° С
Влажность  95% отн., без конденс.
Ремонт Нет
Масса 1390 г



Описание

Работа

Электропривод SV24A-SR-TPC регулируется сигналом в диапазоне от 0 до 10 V=, в соответствии с которым передвигает в шток. Измеряемое U позволяет определить текущую позицию поворотного электропривода BELIMO SV24A-SR-TPC, а также служит регулирующим сигналом для др. приводов.

Монтаж

Монтаж осуществляется посредством зажимных губок.  Привод вращается на шейке клапана на 360°.

Управление вручную

Привод БЕЛИМО SV24A-SR-TPC обрудован кнопкой, которая позволяет управлять устройством вручную. Нажатие кнопки отсоединяет привод. Ход штока настраивается посредством ключа. Ход увеличивается при повороте ключа по часовой стрелке.

Безопасность

Belimo SV24A-SR-TPC поворотный привод Белимо автоматически останавливается при достижении установленных позиций. Это позволяет избежать перегрузки.

Индикатор

Ход устанавливается на кронштейне с накладками. Ход устанавливается автоматически в процессе эксплуатации.

Установленная позиция

Заводская установка: шток втянут.

Переключение направления вращения

При включении переключатель направления меняет направленность хода в стандартный режим.

Доп. переключатели

Предусмотрены,  S2A-H.

Настройка хода

Адаптация регулирующего сигнала и обратного контакта относительно хода происходит автоматически в момент первого запуска  SV24A-SR-TPC  Процесс адаптации можно запустить вручную кнопкой  «Adaption».

Купить привод БЕЛИМО SV24A-SR-TPC а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО SV24A-SR-TPC мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO SV24A-SR-TPC распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.



Электрическое подключение

 Электрическое подключение SV24A-SR-TPC





Габаритные размеры

Габаритные размеры SV24A-SR-TPC
