Привод BELIMO NVKC24A-MP-TPC

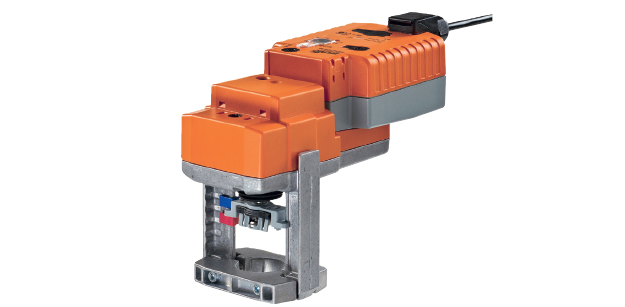

Привод для установки на седельный клапан PN 16 DN 15-150 NVKC24A-MP-TPC

Привод седельного клапана с охранной функцией для подключения в сеть MP-Bus, IP54.

  • Действующее усилие 1000 Н
  • Номинальное напряжение 24 В~/=
  • Управление плавное DC (0)2...10 V
  • Ход штока 20 мм
  • Время позиционирования 35 с / 20 мм
  • Со встроенным конденсатором
  • Связь с помощью BELIMO MP-Bus
  • Преобразование сигнала датчика
  • Расчетный срок службы конденсатора 15 лет



Привод седельного клапана с охранной функцией для подключения в сеть MP-Bus, IP54.

  • Действующее усилие 1000 Н
  • Номинальное напряжение 24 В~/=
  • Управление плавное DC (0)2...10 V
  • Ход штока 20 мм
  • Время позиционирования 35 с / 20 мм
  • Со встроенным конденсатором
  • Связь с помощью BELIMO MP-Bus
  • Преобразование сигнала датчика
  • Расчетный срок службы конденсатора 15 лет



Технические характеристики

Поворотный электропривод БЕЛИМО NVKC24A-MP-TPC для седельных клапанов.

Electrical data
Nominal voltage AC/DC 24 V
Nominal voltage frequency 50/60 Hz
Nominal voltage range AC 19.2...28.8 V / DC 21.6...28.8 V
Power consumption in operation 4.5 W
Power consumption in rest position 1.5 W
Power consumption for wire sizing 9 VA
Connection supply / control Terminals with cable 1 m, 4 x 0.75 mm² (Terminal 4 mm²)
Parallel operation Yes (note the performance data)
Functional data
Actuating force 1000 N
Positioning signal Y DC 0...10 V
Positioning signal Y note Input impedance 100 kΩ
Control signal Y variable Open-close 3-point (AC only) Modulating (DC 0...32 V)
Operating range Y DC 2...10 V
Operating range Y variable Start point DC 0.5...30 V End point DC 2.5...32 V
Position feedback U DC 2...10 V
Position feedback U note Max. 0.5 mA
Position feedback U variable Start point DC 0.5...8 V End point DC 2.5...10 V
Setting emergency position (POP) Actuator spindle 0...100%, adjustable (POP rotary button)
Bridging time (PF) variable 1...10 s
Position accuracy 5% absolute
Manual override Gear disengagement with push-button
Nominal stroke 20 mm
Actuating time 35 s / 20 mm
Actuating time variable 35...90 s / 20 mm
Actuating time emergency control function 35 s / 20 mm
Adaption setting range manual (automatic on first power-up)
Adaption setting range variable No action
Adaption when switched on Adaption after pushing the gear disengagement button
Override control MAX (maximum position) = 100%
MIN (minimum position) = 0%
ZS (intermediate position, AC only) = 50%
Override control variable MAX = (MIN + 33%)...100%
MIN = 0%...(MAX – 33%)
ZS = MIN...MAX
Sound power level motor 60 dB(A)
Sound power level emergency control position 60 dB(A)
Position indication Mechanically, 5...20 mm stroke
Safety
Protection class IEC/EN III Safety extra-low voltage
Degree of protection IEC/EN IP54
EMC CE according to 2004/108/EC
Certification IEC/EN IEC/EN 60730-1 and IEC/EN 60730-2-14
Mode of operation Type 1.AA
Rated impulse voltage supply / control 0.8 kV
Control pollution degree 3
Ambient temperature 0...50°C
Non-operating temperature -40...80°C
Ambient humidity 95% r.h., non-condensing
Maintenance Maintenance-free
Weight
Weight approx. 1.7 kg
Terms
Abbreviations POP = Power off position / emergency setting position
CPO = Controlled power off / controlled emergency control function
PF = Power fail delay time / bridging time



Описание

Принцип действия

NVKC24A-MP-TPC электропривод перемещает шток до положения, продиктованного сигналом. Одновременно с этим заряжается встроенный конденсатор. При отключении питания шток перемещается в предварительно выбранное охранное положение (POP) за счет запасенной в конденсаторе энергии.

Время предварительной зарядки

В случае привода со встроенным конденсатором требуется определенное время для зарядки конденсатора. Это время для зарядки конденсатора до уровня, позволяющего приводу работать. В этом случае зарядки хватит на то, чтобы при отключении питания привод передвинул шток из текущего положения в предустановленное охранное положение. Время предварительной зарядки зависит от продолжительности нахождения привода без подключения питания.

Условия поставки (конденсатор)

Электропривод NVKC24A-MP-TPC поставляется с завода-изготовителя в полностью разряженном состоянии. Для приведение его в рабочее состояние (заряда конденсатора до определенного уровня) необходимое время предварительной зарядки составляет 20 с.

Прямая установка

Простая прямая установка с помощью зажимных губок Простая прямая установка привод для клапанов BELIMO NVKC24A-MP-TPC с помощью зажимных губок специальной формы. Привод может поворачиваться на шейке седельного клапана на 360°.

Ручное управление

Возможно ручное управление поворотный электропривод БЕЛИМО NVKC24A-MP-TPC с помощью кнопки на корпусе привода — временное или постоянное. Механический редуктор выводится из зацепления пока кнопка нажата — привод отсоединен. Ход штока можно регулировать с помощью шестигранного ключа 4 мм, который вставляется в верхнюю часть привода. Ход штока увеличивается, когда ключ вращается по часовой стрелке.

Высокая функциональная надежность

Belimo NVKC24A-MP-TPC поворотный привод Белимо защищен от перегрузки, не требует концевых выключателей и автоматически останавливается по достижению конечных положений.

Индикация положения

Ход штока поворотный электропривод BELIMO NVKC24A-MP-TPC определяется механически на кронштейне со специальными накладками. Диапазон хода настраивается автоматически во время работы.

Установленное положение

Заводская настройка: шток электропривода втянут. В случае поставки клапана с установленным на него привод Belimo NVKC24A-MP-TPC поворотный привод Belimo — направление движения устанавливается в соответствии с точкой запирания клапана.

Переключатель направления движения

При пуске переключатель направления хода штока переключает направление хода NVKC24A-MP-TPC привод в нормальный режим.

Комбинация электропривод/клапан

Подходящие клапаны можно определить из технических характеристик клапанов, обязательно принимая во внимание разрешенную температуру среды и запирающее давление электропривод NVKC24A-MP-TPC.

Купить привод БЕЛИМО NVKC24A-MP-TPC а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО NVKC24A-MP-TPC мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO NVKC24A-MP-TPC распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.



Электрическое подключение

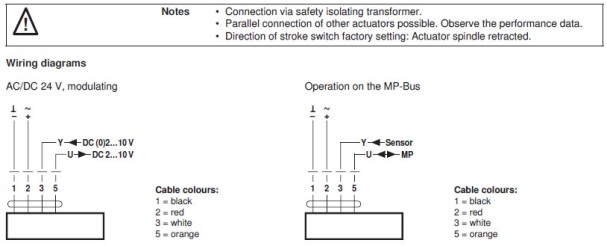

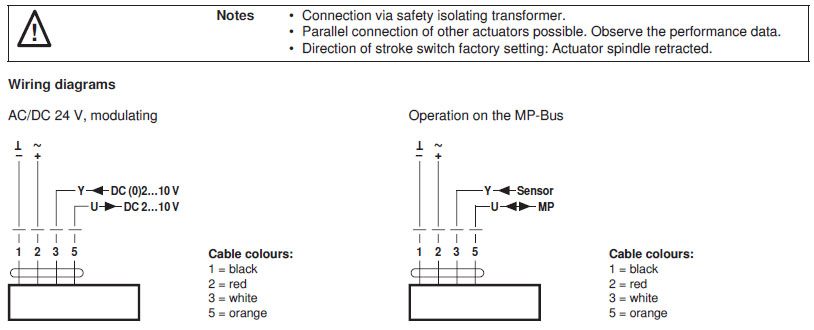

 Электрическое подключение NVKC24A-MP-TPC





Габаритные размеры

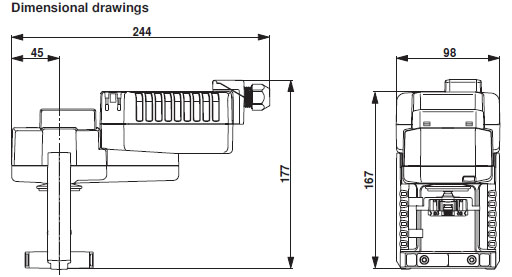

Габаритные размеры NVKC24A-MP-TPC



Индикация и управление

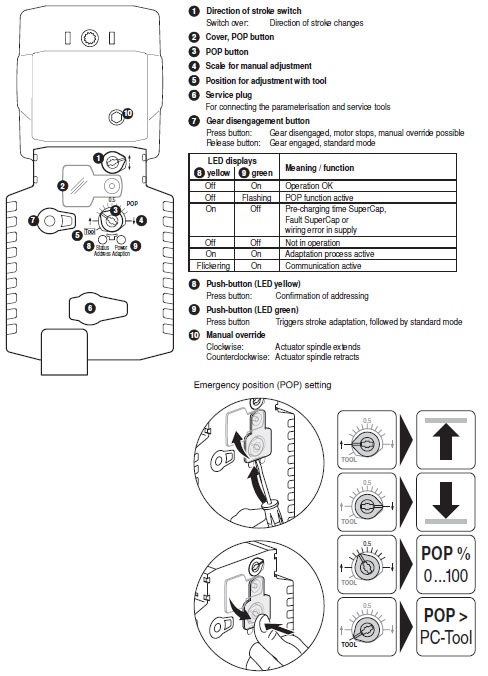

Индикация и управление NVKC24A-MP-TPC
