Привод BELIMO NVK24A-SZ-TPC

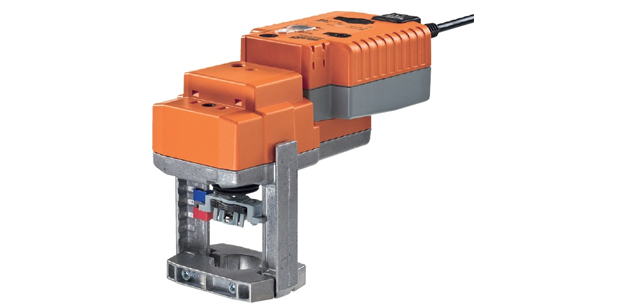

Привод для установки на седельный клапан PN 16 DN 15-150 NVK24A-SZ-TPC

Привод со встроенным конденсатором для установки на седельный клапан, IP54.

  • Действующее усилие 1000 Н
  • Номинальное напряжение 24 В~/=
  • Управление: плавное (0) 0,5…10 В=
  • Ход штока 20 мм
  • Со встроенным конденсатором
  • Расчетный срок службы конденсатора 15 лет



Привод со встроенным конденсатором для установки на седельный клапан, IP54.

  • Действующее усилие 1000 Н
  • Номинальное напряжение 24 В~/=
  • Управление: плавное (0) 0,5…10 В=
  • Ход штока 20 мм
  • Со встроенным конденсатором
  • Расчетный срок службы конденсатора 15 лет



Технические характеристики

Поворотный электропривод БЕЛИМО NVK24A-SZ-TPC для седельных клапанов.

Номинальное напряжение 24 В ~, 50/60 Гц ; 24 В=
Диапазон номинального напряжения 19,2…28,8 В~ /21,6…28,8 В=
Расчетная мощность 6 ВА
Потребляемая мощность: — во время вращения — в состоянии покоя 2,5 Вт 1,5 Вт
Соединение Контакты 4 мм² и кабель: 1 м , 4 х 0,75 мм ²
Параллельное подключение Возможно
Функциональные данные
Действующее усилие 1000 Н
Управляющий сигнал Y 0…10 В= (при вход. сопротивлении 100 кОм)
Рабочий диапазон 0,5…10 В=
Сигнал обратной связи U 2…10 В= при макс 0,5мА
Установка точки срабатывания охранной функции 0…100 % хода штока , настраивается поворотным регулятором POP
Точность позиционирования ± 5%
Ручное управление Вывод из зацепления зубчатого редуктора с помощью кнопки, возможно постоянное
Ход штока 20 мм
Время срабатывания 150 с / 20 мм
Время срабатывания охранной функции (конденсатора) 35 с / 20 мм
Уровень шума 55 дБ (А)
Уровень шума срабатывания охранной функции 60 дБ (А)
Индикация положения Механический указатель 5…20 мм штока
Безопасность
Класс защиты III (для низких напряжений)
Электромагнитная совместимость СЕ в соответствии с 2004/108/ЕС
Степень защиты корпуса IP54
Номинальный импульс напряжения 0,8 кВ
Температура окружающей среды 0…+50° С
Температура хранения –40…+80° С
Влажность окружающей среды 95% отн., не конденсир.
Техническое обслуживание Не требуется
Вес 1,610 кг





Описание

Принцип действия

NVK24A-SZ-TPC электропривод перемещает шток до положения, продиктованного сигналом. Одновременно с этим заряжается встроенный конденсатор. При отключении питания шток перемещается в предварительно выбранное охранное положение (POP) за счет запасенной в конденсаторе энергии.

Время предварительной зарядки

В случае привода со встроенным конденсатором требуется определенное время для зарядки конденсатора. Это время для зарядки конденсатора до уровня, позволяющего приводу работать. В этом случае зарядки хватит на то, чтобы при отключении питания привод передвинул шток из текущего положения в предустановленное охранное положение. Время предварительной зарядки зависит от продолжительности нахождения привода без подключения питания.

Условия поставки (конденсатор)

Электропривод NVK24A-SZ-TPC поставляется с завода-изготовителя в полностью разряженном состоянии. Для приведение его в рабочее состояние (заряда конденсатора до определенного уровня) необходимое время предварительной зарядки составляет 20 с.

Прямая установка

Простая прямая установка с помощью зажимных губок Простая прямая установка привод для клапанов BELIMO NVK24A-SZ-TPC с помощью зажимных губок специальной формы. Привод может поворачиваться на шейке седельного клапана на 360°.

Ручное управление

Возможно ручное управление поворотный электропривод БЕЛИМО NVK24A-SZ-TPC с помощью кнопки на корпусе привода — временное или постоянное. Механический редуктор выводится из зацепления пока кнопка нажата — привод отсоединен. Ход штока можно регулировать с помощью шестигранного ключа 4 мм, который вставляется в верхнюю часть привода. Ход штока увеличивается, когда ключ вращается по часовой стрелке.

Высокая функциональная надежность

Belimo NVK24A-SZ-TPC поворотный привод Белимо защищен от перегрузки, не требует концевых выключателей и автоматически останавливается по достижению конечных положений.

Индикация положения

Ход штока поворотный электропривод BELIMO NVK24A-SZ-TPC определяется механически на кронштейне со специальными накладками. Диапазон хода настраивается автоматически во время работы.

Установленное положение

Заводская настройка: шток электропривода втянут. В случае поставки клапана с установленным на него привод Belimo NVK24A-SZ-TPC поворотный привод Belimo — направление движения устанавливается в соответствии с точкой запирания клапана.

Переключатель направления движения

При пуске переключатель направления хода штока переключает направление хода NVK24A-SZ-TPC привод в нормальный режим.

Комбинация электропривод/клапан

Подходящие клапаны можно определить из технических характеристик клапанов, обязательно принимая во внимание разрешенную температуру среды и запирающее давление электропривод NVK24A-SZ-TPC.

Купить привод БЕЛИМО NVK24A-SZ-TPC а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на электропривод БЕЛИМО NVK24A-SZ-TPC мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO NVK24A-SZ-TPC распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.





Электрическое подключение

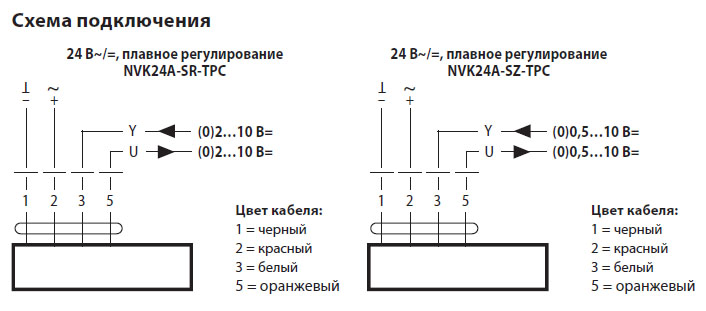

Электрическое подключение NVK24A-SZ-TPC





Габаритные размеры

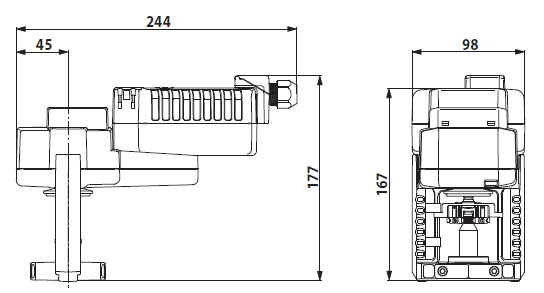

Габаритные размеры NVK24A-SZ-TPC



Индикация и управление

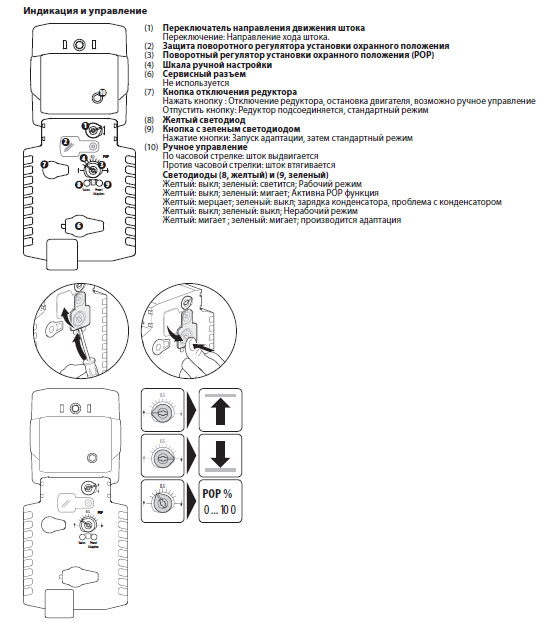

Индикация и управление NVK24A-SZ-TPC



Скачать PDF



Скачать PDF (596 Кбайт)

Сертификат BELIMO (775 Кбайт)
