Привод BELIMO NV230A-TPC

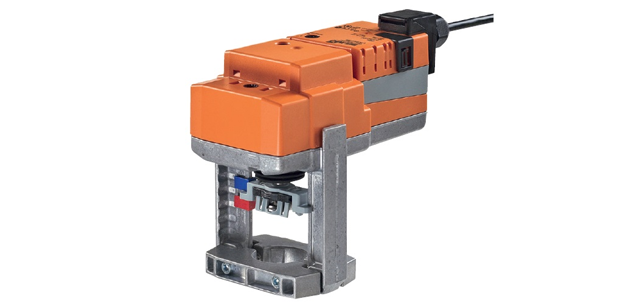

Привод для установки на седельный клапан PN 16 DN 15-150 NV230A-TPC

Электропривод для седельного клапан, IP54.

  • Величина действующего усилия 1000 N
  • Величина номинального напряжения 230 V~
  • Управление: закрыто/открыто, трех-позиционный.
  • Ход штока 20 mm



Электропривод для седельного клапан, IP54.

  • Величина действующего усилия 1000 N
  • Величина номинального напряжения 230 V~
  • Управление: закрыто/открыто, трех-позиционный.
  • Ход штока 20 mm



Технические характеристики

Поворотный электропривод BELIMO NV230A-TPC для седельных клапанов.

Напряжение(номинальное) 230 V ~, 50/60 Hz
Диапазон напряжения(номинальный) от 198 до 264 V ~
Мощность расчетная 4,5 VA
Потребляемая мощность:
— при вращении
— во время покоя

2 W
1 W
Соединительные контакты 4 мм² и кабель: 3 х 0,75 мм ², 1 м
Подключение параллельно Возможно
Данные о функциональности
Величина действующего усилия 1000 N
Наличие ручного управления Выведение из зацепления зубчатого редуктора при помощи кнопки, предусмотрено постоянное
Ход штока 20 mm
Время срабатывания 150 s / 20 mm
Уровень шума привода 45 dB (А)
Индикация положения Мех. указатель от 5 до 20 mm штока
Данные о безопасности
Степень защиты защитная изоляция II
Электромагнитная совместимость привода СЕ (в соответствии с 2004/108/ЕС)
Класс защиты привода IP54
Импульс напряжения(номинальный) 4 kV
Темп. окр. среды от 0 до +50° С
Темп. хранения от –40 до +80° С
Влажность окр. среды 95% отн., не конденсир.
Тех. обслуживание Не требуется
Масса 1,320 kg





Описание

Простота установки

Простота установки привода для кранов BELIMO NV230A-TPC обеспечивается при помощи зажимных губок соответствующей формы. Электропривод может разворачиваться на 360° на шейке седельного клапана.

Возможность управления в ручном режиме

Возможность управления в ручном управления поворотного электропривода БЕЛИМО NV230A-TPC обеспечивается при помощи регулятора на корпусе привода — постоянное или временное. Нажатие кнопки выводит механический редуктор из зацепления — отсоединение провода. Регулировка хода штока возможна при помощи 4 мм шестигранного ключа, который нужно вставить в верхнюю часть электропривода. Увеличение хода штока происходит, при вращении ключа по направлении часовой стрелки.

Высокий уровень функциональной надежности

Belimo NV230A-TPC имеет защиту от перегрузок, не требуются концевые выключатели и автоматически выключается по достижению максимальной нагрузки.

Индикация положения

Для поворотного электропривода BELIMO NV230A-TPC ход штока механически определяется на специальном кронштейне с накладками. Ходовой диапазон подстраивается автоматически после начала работы.

Предустановленное положение

При заводской настройке: шток электропривода во втянутом положении. При поставке клапана с предустановленным на него приводом Belimo NV230A-TPC — соответственно точке запирания клапана устанавливается направление движения.

Переключатель направления движения

При активации переключателя направления хода штока переводится в нормальный режим направления хода NV230A-TPC привода.

Дополнительные аксессуары

S2A-H - вспомогательные переключатели.

Комбинация электропривода и клапана

Совместимые клапаны можно узнать из их технических характеристик, обязательно обращая внимание на запирающее давление электропривода NV230A-TPC и допустимую температуру среды.

Заказать привод БЕЛИМО NV230A-TPC а также узнать его стоимость вы можете по номеру: 8 (499) 201-22-47.

Оптовые цены и скидки для электропривода БЕЛИМО NV230A-TPC обсуждаются индивидуально.

На привод клапана BELIMO NV230A-TPC действует пять лет гарантии с даты продажи, а также паспорт изделия и сертификат соответствия.

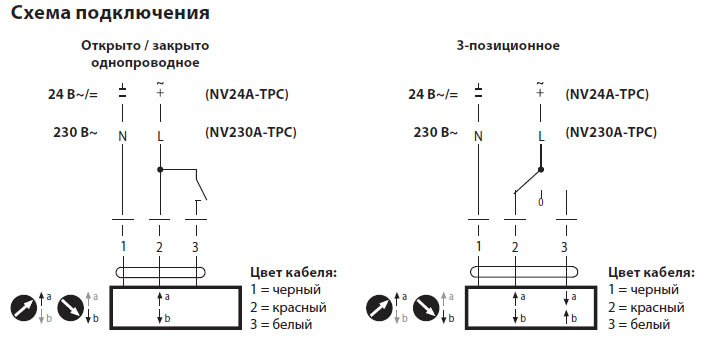

Электрическое подключение

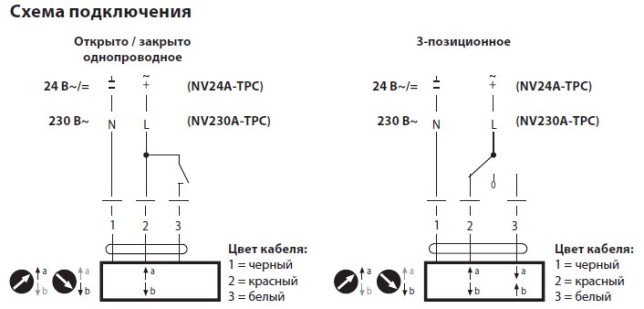

 Электрическое подключение NV230A-TPC

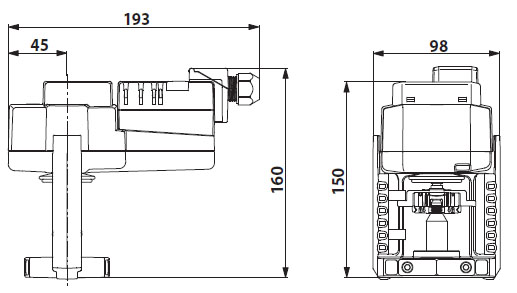

Габаритные размеры

Габаритные размеры NV230A-TPC
