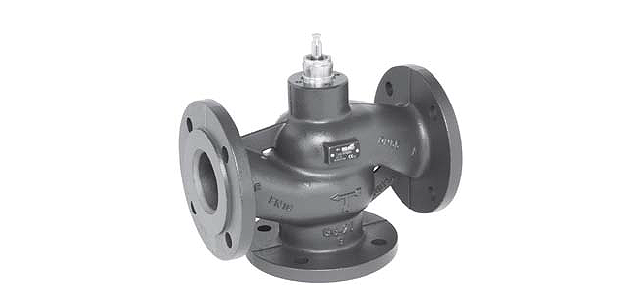

H7125N седельный клапан Belimo

Седельный клапан  PN 16 DN 15-150 H7125N

3-х ходовой седельный фланцевый клапан.

  • Используется в закрытых системах воды высокой и низкой температур
  • Для плавного управления потоком воды в отопительных системах
  • Тип устройства H7125N
  • DN 125 [mm]
  • Kvs Макс. 220 [m³/час]



3-х ходовой седельный фланцевый клапан.

  • Используется в закрытых системах воды высокой и низкой температур
  • Для плавного управления потоком воды в отопительных системах
  • Тип устройства H7125N
  • DN 125 [mm]
  • Kvs Макс. 220 [m³/час]



Технические характеристики

3-х ходовой седельный фланцевый клапан PN 16 H7125N.

Среда  Вода высокой и низкой температур, гликоль меньше или равно 50%
Т среды от +5 °С до +120 °С (–10 °С)
Номин. ps 1600 Кpa (PN 16)
Поток, характеристика Канал регулирующий А-АВ: VDI/VDE2173 n(ер)=3, оптимизирован
Канал B-AB — линейная
Sv DN 15 Sv больше 50 DN от 20 до 50 Sv больше 100
Протечка Канал регулирующий, А-АВ: max 0,05% от Kvs<
Канал B-AB: max 1% от  Kvs
Монтаж к трубе ISO 7005-2 (PN 16), фланец
Δpмакс. 400 кPа  (Δps меньше Δpмакс.)
Точка закрывания клапана В верхней части
Позиция монтажа Вертикально-горизонтально
Ремонт Не предусмотрено

Материал

Клапана


Конуса
Седло
Штока
Уплотнителя штока



DN 15-100 Чугунный
DN 125-150 Чугунный
DN 15-100; DN 125-150 стальной (нерж.)
Чугунный GG25
Стальной (нерж.)
DN 15-100 кольцо О вида EPDM
DN 125-150  кольцо V вида PTFE



Описание

Работа

Cедельный клапан Belimo H7125N регулируется посредством привода. Управление клапаном происходит в соответствии с сигналом в диапазоне от 0 до 10 V= или по 3-х позиционной схеме.

Поток

Поток характеризуется равнопроцентностью, что обеспечено строением конуса модели BELIMO H7125N.

Управление вручную

Клапан регулируется вручную посредством ключа с шестью гранями при помощи привода.

  • Клапан H7125N предназначен для применения в отопительных, вентиляционных системах.
  • Клапан может монтироваться исключительно проинструктированными сотрудниками. Монтаж необходимо производить в соответствии с рекомендациями производителя.
  • H7125N Клапан не имеет элементов, которые могут поддаваться ремонту.

Регулирующий клапан Белимо H7125N а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на регулирующий шаровой кран Белимо H7125N мы обсуждаем индивидуально.

На Кран Белимо H7125N распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

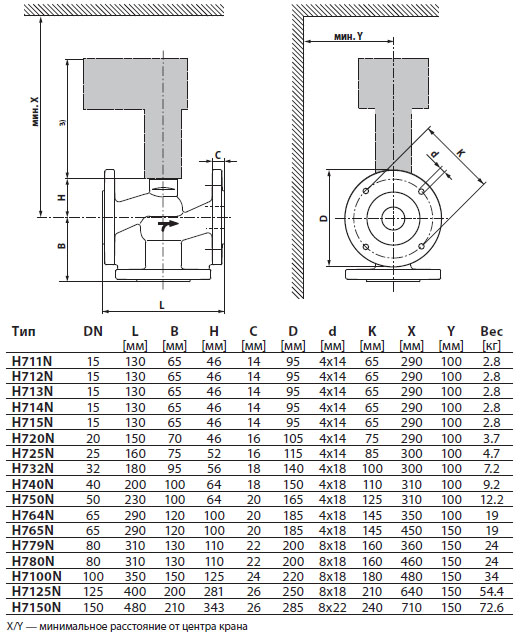

Габаритные размеры

Габаритные размеры H7125N





Скачать PDF



Скачать PDF (199 Кбайт)

Сертификат BELIMO (775 Кбайт)
