H7100N седельный клапан Belimo

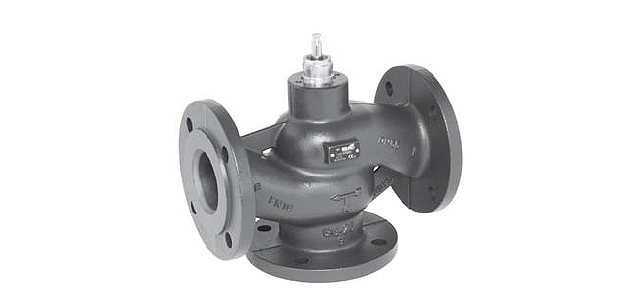

Седельный клапан  PN 16 DN 15-150  H7100N

3-ходовые седельные клапаны фланцевые.

  • Закрытые системы холодной и горячей воды
  • Для плавного регулирования водяного потока в системах обработки воздуха и системах отопления
  • Тип H7100N
  • DN 100 [мм]
  • Kvs max 145 [м³/час]



3-ходовые седельные клапаны фланцевые.

  • Закрытые системы холодной и горячей воды
  • Для плавного регулирования водяного потока в системах обработки воздуха и системах отопления
  • Тип H7100N
  • DN 100 [мм]
  • Kvs max 145 [м³/час]



Технические характеристики

3-ходовый фланцевый седельный клапан PN 16 H7100N.

Среда Холодная и теплая вода, Вода с содержанием гликоля не более 50%
Температура среды (–10 °С) +5 °С...+120 °С (–10 °С под заказ)
Номинальное давление ps 1600 Кпа (PN 16)
Характеристика потока Регулирующий канал А-АВ: равнопроцентная VDI/VDE2173 n(ер)=3, оптимизирована в диапазоне открытия
Обводной канал B-AB — линейная (VDI/VDE2173)
Sv DN 15 Sv>50 DN 20...50 Sv>100
Величина протечки Регулирующий канал А-АВ: макс. 0,05% от величины Kvs<
Обводной канал B-AB: макс. 1% от величины Kvs
Соединение с трубой Фланцы ISO 7005-2 (PN 16)
Дифференциальное давление Δpмакс. 400 кПа (для больших диаметров: Δps ‹ Δpмакс.)
Точка запирания клапана Вверху (положение Up)
Положение установки От вертикального до горизонтального
Тех.обслуживание Не требуется

Материалы

Тело клапана


Конус клапана
Седло клапана
Шток клапана
Уплотнение штока



DN 15…100 Чугун GG25
DN 125…150 Чугун GGG40.3
DN 15…100 латунь; DN 125…150 нержавеющая сталь
Чугун GG25
Нержавеющая сталь
DN 15…100 О-образное кольцо EPDM
DN 125…150 V-образное кольцо PTFE



Описание

Принцип действия

Cедельный клапан Belimo H7100N управляется с помощью электроприводов. Данные электроприводы управляются стандартным сигналом 0… 10 В= или по 3-позиционной схеме и передвигают конус H7100N седельный клапан Белимо с — регулирующее устройство — в открытое положение согласно управляющему сигналу.

Характеристика потока

Равно-процентная характеристика потока обеспечивается конструкцией конуса клапан BELIMO H7100N.

Ручное управление

Приведение в движение штока H7100N клапан BELIMO ручным способом осуществляется с помощью шестигранного ключа через привод.

  • Клапан H7100N разработан для использования в системах отопления, вентиляции и кондиционирования и не применяется в областях, выходящие за рамки указанные в спецификации, особенно для применения на воздушных суднах.
  • Устройство может устанавливаться только обученным персоналом. В процессе установки должны быть учтены все рекомендации завода-изготовителя.
  • H7100N Клапан не содержит частей, которые могут быть переустановлены или отремонтированы потребителем.
  • Недопустима утилизация вместе с бытовыми отходами. Необходимо соблюдать все действующие правила и инструкции, относящиеся к данной конкретной местности.
  • При расчете потока в регулирующем или конечном управляющем элементе должны учитываться принятые правила и нормы.

Регулирующий клапан Белимо H7100N а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на регулирующий шаровой кран Белимо H7100N мы обсуждаем индивидуально.

На Кран Белимо H7100N распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

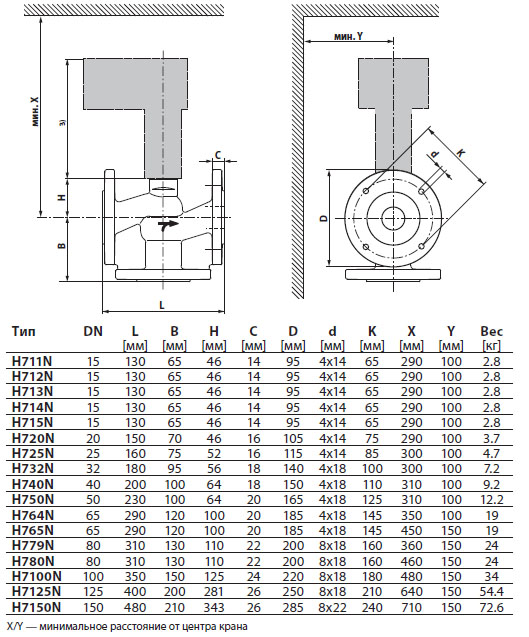

Габаритные размеры

Габаритные размеры H7100N
