H680N седельный клапан Belimo

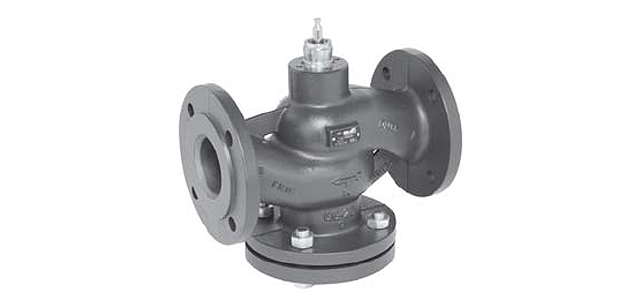

Седельный клапан  PN 16 DN 15-150 H680N

2-ходовые седельные клапаны фланцевые.

  • Закрытые системы холодной и горячей воды
  • Для плавного регулирования водяного потока в системах обработки воздуха и системах отопления
  • Тип H680N
  • DN 80 [мм]
  • Kvs max 100 [м³/час]



2-ходовые седельные клапаны фланцевые.

  • Закрытые системы холодной и горячей воды
  • Для плавного регулирования водяного потока в системах обработки воздуха и системах отопления
  • Тип H680N
  • DN 80 [мм]
  • Kvs max 100 [м³/час]



Технические характеристики

2-ходовый фланцевый седельный клапан PN 16 H680N.

Functional data
Среда Холодная и теплая вода,Вода с содержанием гликоля не более 50%
Температура среды (–10 °С) +5 °С...+120 °С (–10 °С под заказ)
Номинальное давление ps 1600 Кпа (PN 16)
Характеристика потока Регулирующий канал А-АВ: равнопроцентная VDI/VDE2173 n(ер)=3, оптимизирована в диапазоне открытия
Sv DN 15 Sv>50 DN 20...50 Sv>100
Величина протечки Регулирующий канал А-АВ: макс. 0,05% от величины Kvs
Соединение с трубой Фланцы ISO 7005-2 (PN 16)
Дифференциальное давление Δpмакс . 400 кПа (для больших диаметров: Δps ‹ Δpмакс.)
Точка запирания клапан а Вверху (положение Up)
Положение установк От вертикального до горизонтального
Тех.обслуживание Не требуется
Материалы
Тело клапана
Конус клапана
Седло клапана
Шток клапана
Уплотнение штока

Чугун GG25
Латунь
Чугун GG25
Нержавеющая сталь
О-образное кольцо EPDM



Описание

Принцип действия

Cедельный клапан Belimo H680N управляется с помощью электроприводов. Данные электроприводы управляются стандартным сигналом 0… 10 В= или по 3-позиционной схеме и передвигают конус H680N седельный клапан Белимо с — регулирующее устройство — в открытое положение согласно управляющему сигналу.

Характеристика потока

Равно-процентная характеристика потока обеспечивается конструкцией конуса клапан BELIMO H680N.

Ручное управление

Приведение в движение штока H680N клапан BELIMO ручным способом осуществляется с помощью шестигранного ключа через привод.

  • Клапан H680N разработан для использования в системах отопления, вентиляции и кондиционирования и не применяется в областях, выходящие за рамки указанные в спецификации, особенно для применения на воздушных суднах.
  • Устройство может устанавливаться только обученным персоналом. В процессе установки должны быть учтены все рекомендации завода-изготовителя.
  • H680N Клапан не содержит частей, которые могут быть переустановлены или отремонтированы потребителем.
  • Недопустима утилизация вместе с бытовыми отходами. Необходимо соблюдать все действующие правила и инструкции, относящиеся к данной конкретной местности.
  • При расчете потока в регулирующем или конечном управляющем элементе должны учитываться принятые правила и нормы.

Регулирующий клапан Белимо H680N а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на регулирующий шаровой кран Белимо H680N мы обсуждаем индивидуально.

На Кран Белимо H680N распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

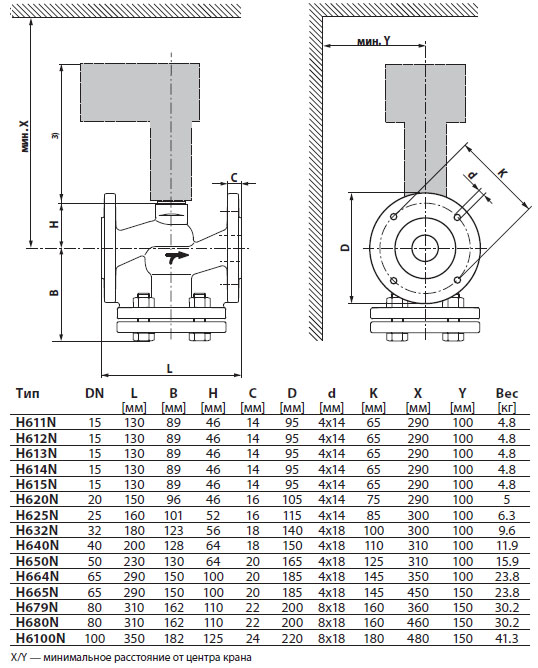

Габаритные размеры

Габаритные размеры H680N





Скачать PDF



Скачать PDF (200 Кбайт)

Сертификат BELIMO (775 Кбайт)
