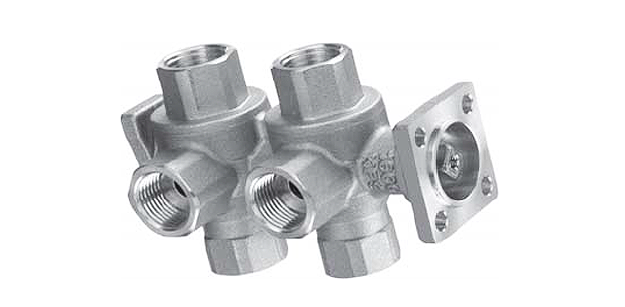

Регулирующий кран шарового типа Belimo R3020-2P5-2P5-B2 предназначен для систем потолочного отопления. Кран регулирует поток рабочей среды и переключает между собой нагревающий и охлаждающий контуры системы. Шестиходовой, с резьбой внутри.

• Внутренний диаметр (DN) - 2 см
• Максимальная пропускная возможность (Kvs) - 2,5 м³/ч в обоих контурах
• Управление поворотным электроприводом HR/LR серий

Регулирующий кран шарового типа Belimo R3020-2P5-2P5-B2 предназначен для систем потолочного отопления. Кран регулирует поток рабочей среды и переключает между собой нагревающий и охлаждающий контуры системы. Шестиходовой, с резьбой внутри.

• Внутренний диаметр (DN) - 2 см
• Максимальная пропускная возможность (Kvs) - 2,5 м³/ч в обоих контурах
• Управление поворотным электроприводом HR/LR серий

Технические характеристики





Данные по функциональности
Рабочая среда	Вода
t рабочей среды	Диапазон от +6°С до +50°С
Ps - номинальное давление в кране	1000 кПа
ΔPVmax - дифференциальное давление в кране	100 кПа
Расходная характеристика	Линейная
Kvs - максимальная пропускная возможность	2,5 м3/ч в обоих контурах
Допустимая протечка	Кран полностью герметичен
Присоединение к трубе	С помощью резьбы внутри крана
Поворот крана	Угол 0 - 30° - I кривая Угол 30° - 60° - интервал вне работы Угол 60° - 90° - II кривая
Установочные позиции по отношению ко штоку	Вертикально/горизонтально
Сервисное обслуживание	Нет
Материалы деталей крана
Корпус штампованный	Латунь, никелевое покрытие
Шток крана	Латунь, никелевое покрытие
Конус крана	Латунь, хромирование
Элемент уплотнения штока	О-образное кольцо NBR (нитрил-каучук)
Элемент уплотнения шара	О-образное кольцо NBR (нитрил-каучук), PTFE
Регулирующая поток диафрагма	Антикоррозионная сталь

Описание

Принцип управления и функционирования крана

Регулирование работы шарового крана модели Belimo R3020-2P5-2P5-B2 происходит за счет поворотного электропривода, который на основании сигнала управления от контроллера поворачивает кран внутри шара в заданное положение, открывая один из контуров. Для открытия охлаждающего контура кран необходимо поворачивать по часовой стрелке до упора. Для открытия нагревающего контура - в противоположном направлении соответственно. Для управления электроприводом применяется либо аналоговый сигнал в интервале постоянного тока 0-10 В, либо цифровой MP сигнал.

Подбор электропривода

Для управления краном Belimo R3020-2P5-2P5-B2 подходят поворотные электроприводы HR и LR серий с плавным регулированием. Для выбора конкретной модели привода необходимо ориентироваться на соответствии технических характеристик крана привода.

Принцип монтажа кран

В процессе монтажа шарового крана Belimo R3020-2P5-2P5-B2 важно ориентироваться на направление потока рабочей среды. Чтобы определить позицию шара в конкретный момент времени на штоке предусмотрена L-отметка.

Вы можете узнать стоимость изделия и заказать шаровой кран Belimo R3020-2P5-2P5-B2, позвонив по телефону 8 (499) 201-22-47.

Предоставление скидок на изделие Belimo R3020-2P5-2P5-B2, а также оптовые цены обсуждаются индивидуально.

Гарантийный срок на шаровой кран Belimo R3020-2P5-2P5-B2 - 5 лет с момента приобретения. Технический паспорт изделия и сертификат соответствия прилагаются.

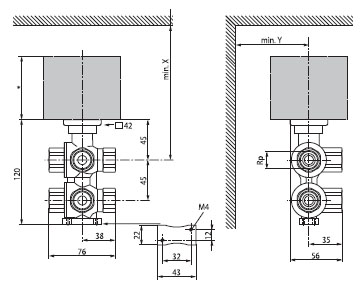

Габаритные размеры

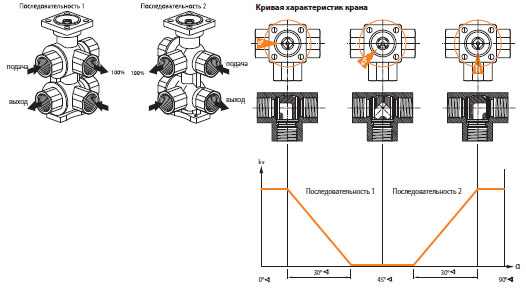

Установка

Необходимо принимать во внимание направление потока. Положение шара определяется по L-метке на штоке.
