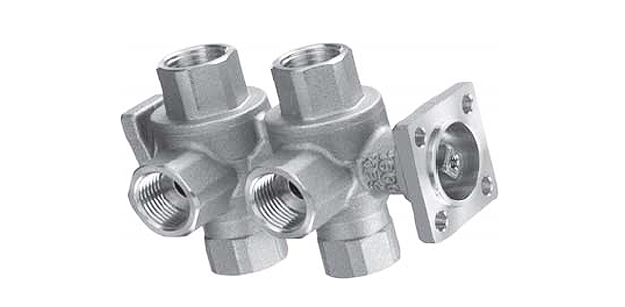

Шаровой 6-ходовой кран Belimo R3020-2P5-1-B2 для эксплуатации в системах потолочного отопления. Кран плавно регулирует расход теплоносителя и переключает контуры обогрева и охлаждения.

• Условный внутренний диаметр - 20 мм
• Максимальная пропускная возможность - 2,5 м³/ч (I контур); 1 м³/ч (II контур)
• С внутренней резьбой
• Управления за счет поворотного электропривода 90°

Шаровой 6-ходовой кран Belimo R3020-2P5-1-B2 для эксплуатации в системах потолочного отопления. Кран плавно регулирует расход теплоносителя и переключает контуры обогрева и охлаждения.

• Условный внутренний диаметр - 20 мм
• Максимальная пропускная возможность - 2,5 м³/ч (I контур); 1 м³/ч (II контур)
• С внутренней резьбой
• Управления за счет поворотного электропривода 90°

Технические характеристики



Технические параметры
Теплоноситель	Вода
Рабочая t теплоносителя	От +6°С до +50°С
Ps - давление крана номинальное	1000 кПа
ΔPVмакс - давление крана дифференциальное	100 кПа
Расходная характеристика крана	Линейная
Max Kvs - максимальная пропускная способность	2,5 м3/ч (I контур); 1 м3/ч (II контур)
Герметичность	100% герметичен
Соединение с трубой	С помощью резьбы внутри
Вращение крана	I кривая - угол от 0 до 30° Зона вне работы - угол от 30° до 60° II кривая - угол от 60° до 90°
Положения установки по отношению ко штоку	Горизонтально либо вертикально
Сервис	Не предусмотрен
Детали крана
Штампованный корпус / шток крана	Латунь (никелевое покрытие)
Конус крана	Латунь (хромирование)
Уплотнительный материал штока	О-образное кольцо NBR (нитрил-каучук)
Уплотнительный материал шара	О-образное кольцо NBR (нитрил-каучук), PTFE
Регулирующая диафрагма	Сталь-антикоррозионная



Описание

Функционирование и управление

Шаровой кран Belimo R3020-2P5-1-B2 регулируется поворотным электроприводом. В соответствии с управляющим сигналом, привод поворачивает шар внутри крана в заданную позицию и открывает один из контуров. При повороте против часовой стрелке открывается обогревающий контур, а при повороте в противоположную сторону открывается, соответственно, контур охлаждения. Электропривод управляется двумя типами сигналов - аналоговым в диапазоне DC 0 - 10 В и цифровым сигнал MP.

Для управления данным типом крана подходят плавно регулирующие электроприводы серии либо HR, либо LR.

Монтаж крана

В процессе монтажа крана Belimo R3020-2P5-1-B2 важно учитывать направление потока теплоносителя. Для определения позиции шара в конкретный момент на штоке размещена L-отметка.

Вы можете заказать шаровой кран Belimo R3020-2P5-1-B2 и узнать всю интересующую информацию, позвонив по телефону 8 (499) 201-22-47.

Предоставление скидок на изделие Belimo R3020-2P5-1-B2, а также оптовые цены обсуждаются индивидуально.

На шаровой кран Belimo R3020-2P5-1-B2 действует стандартная гарантия в течение 5 лет со дня покупки. Технический паспорт изделия и сертификат соответствия прилагаются.

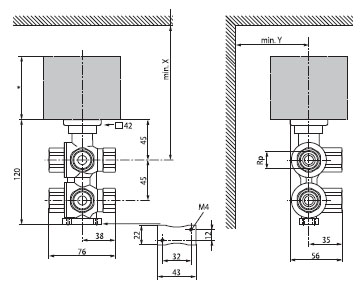

Габаритные размеры

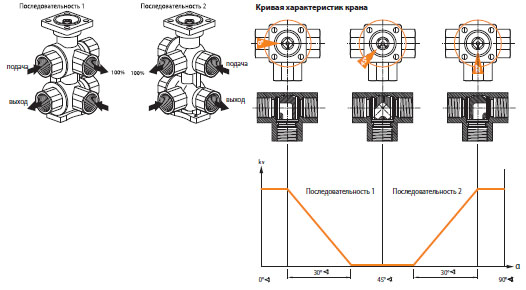

Установка

Необходимо принимать во внимание направление потока. Положение шара определяется по L-метке на штоке.
