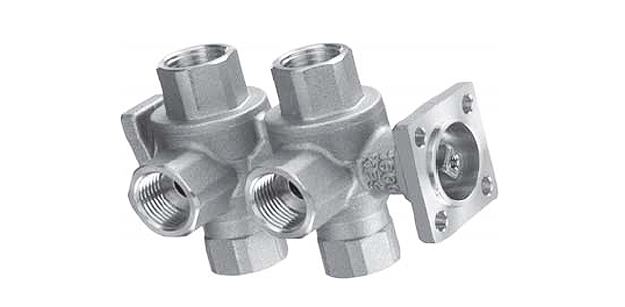

Кран шарового типа Belimo R3020-1P6-2P5-B2 с резьбой внутри для систем потолочного отопления. Осуществляет регулирование водного потока за счет переключения контуров обогрева и охлаждения между собой. Шестиходовой.

• Внутренний диаметр крана - 2 см
• Пропускная возможность контуров: 1-й контур - 1,6 куб.м в час; 2-й контур - 2,5 куб.м в час
• Плавное регулирование поворотным электроприводом.

Кран шарового типа Belimo R3020-1P6-2P5-B2 с резьбой внутри для систем потолочного отопления. Осуществляет регулирование водного потока за счет переключения контуров обогрева и охлаждения между собой. Шестиходовой.

• Внутренний диаметр крана - 2 см
• Пропускная возможность контуров: 1-й контур - 1,6 куб.м в час; 2-й контур - 2,5 куб.м в час
• Плавное регулирование поворотным электроприводом.

Технические характеристики



Технические параметры
Теплоноситель (рабочая среда)	Вода горячая/холодная
Рабочая температура теплоносителя	+6°С ... +50°С
Давление номинальное (Ps)	1000 кПа
Давление дифференциальное (ΔPVmax)	100 кПа
Характеристика расхода теплоносителя	Линейная
Пропускная возможность максимальная (Kvs)	1-й контур - 1,6 куб.м в час 2-й контур - 2,5 куб.м в час
Допустимая протечка	Полная герметичность
Присоединение к трубе	С помощью резьбы внутри
Поворот крана	1-ая кривая - угол от 0 до 30° Нерабочий интервал - угол от 30° до 60° 2-ая кривая - угол от 60° до 90°
Позиции установки (относительно крана)	Горизонтально / вертикально
Поддержка тех. службы	Нет
Детали крана
Корпус (штамповка) / шток крана	Латунный, с покрытием никелем
Конус крана	Латунный, с хромированием
Материал уплотнения штока	Кольцо из NBR (нитрил-каучук)
Материал уплотнения шара	PTFE, Кольцо из NBR (нитрил-каучук)
Регулирующая диафрагма	Стальная (нержавейка)



Описание

Принцип управления

За регулирование работы шарового крана Belimo R3020-1P6-2P5-B2 отвечает поворотный электроприводы. Согласно управляющему сигналу от контроллера, привод поворачивает шар внутри крана в заданное положение. Если кран вращается в направлении против часовой стрелки, то будет открыт обогревающий контур, а если кран вращается в противоположную сторону, т.е. по часовой стрелке, то будет открыт охлаждающий контур. Для управления электроприводом применяются управляющие сигналы 2-х типов: аналоговый в стандартном интервале DC 0 - 10 В либо цифровой сигнал MP.

Подбор электропривода

Для управления краном Belimo R3020-1P6-2P5-B2 могут использоваться плавно регулирующие электроприводы серии либо HR.., либо LR. При выборе конкретной модели нужно ориентироваться на технические параметры крана.

Принцип монтажа крана

При монтировании шарового крана Belimo R3020-1P6-2P5-B2 необходимо ориентироваться на направление водяного потока. На штоке крана Belimo R3020-1P6-2P5-B2 есть метка L, отображающая текущую позицию шара.

Для покупки шарового крана Belimo R3020-1P6-2P5-B2, а также уточнения стоимости изделия звоните по телефону 8 (499) 201-22-47.

Скидки и оптовые цены на шаровой кран Belimo R3020-1P6-2P5-B2 предоставляются после индивидуального обсуждения.

Гарантийный срок на на шаровой кран Belimo R3020-1P6-2P5-B2 действует в течение пяти лет. Технический паспорт изделия и сертификат соответствия прилагаются.

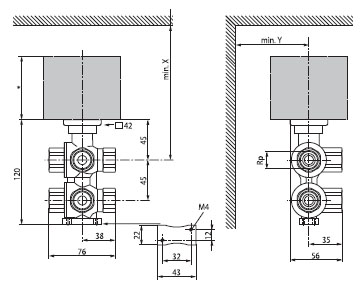

Габаритные размеры

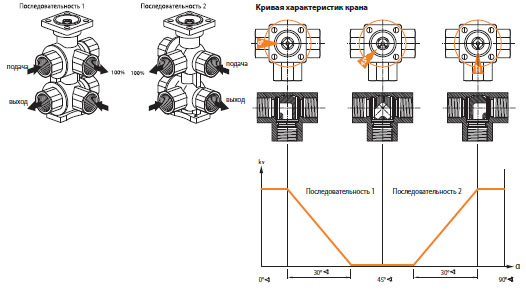

Установка

Необходимо принимать во внимание направление потока. Положение шара определяется по L-метке на штоке.
