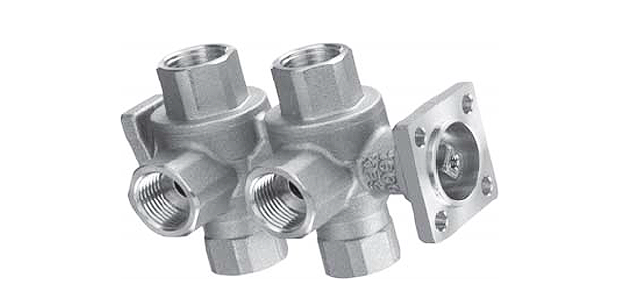

Регулирующий кран шарового типа Belimo R3020-1-1P6-B2 предназначен для использования в системах потолочного отопления. Кран переключает между собой охлаждающий и нагревающий контуры и регулирует поток рабочей среды. Шестиходовой, присоединение к трубе с помощью резьбы внутри крана.

• Условный внутренний диаметр крана (DN) - 2 см
• Пропускная способность 1-ого контура - 1 м³ в час
• Пропускная способность 2-ого контура - 1,6 м³ в час
• Управление поворотным электроприводом (HR.../LR... серий)

Регулирующий кран шарового типа Belimo R3020-1-1P6-B2 предназначен для использования в системах потолочного отопления. Кран переключает между собой охлаждающий и нагревающий контуры и регулирует поток рабочей среды. Шестиходовой, присоединение к трубе с помощью резьбы внутри крана.

• Условный внутренний диаметр крана (DN) - 2 см
• Пропускная способность 1-ого контура - 1 м³ в час
• Пропускная способность 2-ого контура - 1,6 м³ в час
• Управление поворотным электроприводом (HR.../LR... серий)

Технические характеристики



Рабочая среда	Вода холодная/горячая
Температурный режим рабочей среды	От +6°С до +25°С (холодная вода) / От +25°С до +50°С (горячая вода)
Ps - давление крана номинальное, кПа	Ps = 1000
ΔPVмакс - давление крана дифференциальное, кПа	ΔPVмакс = 100
Расходная характеристика крана	Линейная
Kvs Max (макс. пропускная способность)	1 м3 в час - 1-й контур 1,6 м3 в час - 2-й контур
Допустимая протечка	Кран полностью герметичен
Присоединение к трубе	С помощью резьбы внутри крана
Допустимый поворот крана	Угол от 0° до 30° - 1-ая кривая Угол от 30° до 60° - интервал вне работы Угол от 60° до 90° - 2-ая кривая
Варианты установочных позиций относительно штока	Горизонтально либо вертикально
Поддержка технич. службы	Не предусмотрена
Корпус крана штампованный	Латунный, покрытие никелем
Конус крана	Латунный, с хромированием
Шток крана	Латунный, покрытие никелем
Материал уплотнения штока	Кольцо NBR (нитрил-каучук)
Материал уплотнения шара	Кольцо NBR (нитрил-каучук); PTFE (тефлон)
Регулирующая поток диафрагма	Сталь с нержавеющим покрытием





Описание

Управление краном и принцип работы

Для регулирования работы шарового крана модели Belimo R3020-1-1P6-B2 используется поворотные электроприводы. В соответствии с управляющим сигналом, который посылает контроллер, электропривод вращает шар внутри крана в положение, необходимое для открытия одного из двух контуров системы. Если необходимо открыть обогревающий контур, то кран нужно поворачивать влево, в направлении против часовой стрелки. Если необходимо открыть охлаждающий контур, то кран поворачивается в противоположную сторону соответственно. Контроллер посылает команды на электропривод либо с помощью стандартного аналогового сигнала в интервале постоянного тока от 0 до 10 В, либо с помощью цифрового сигнала MP.

Подбор подходящих электроприводов

При подборе электроприводов для управления краном Belimo R3020-1-1P6-B2 необходимо учитывать технические параметры крана. Могут применяться электроприводы серий HR... либо LR... с плавным регулированием.

Процесс установки крана

При установке шарового регулирующего крана Belimo R3020-1-1P6-B2 важно учитывать направление потока рабочей среды. Для определения положения шара в данный момент на штоке крана Belimo R3020-1-1P6-B2 размещена специальная отметка L.

Вы можете уточнить всю интересующую информацию и стоимость шарового крана Belimo R3020-1-1P6-B2, а также оформить заказ на изделие, позвонив по телефону 8 (499) 201-22-47.

Обсуждение скидок и оптовых цен на большие партии изделия происходит в индивидуальном порядке.

Гарантийный срок на шаровой кран Belimo R3020-1-1P6-B2 действует в течение пяти лет с момента приобретения. К изделию прилагаются технический паспорт и сертификат соответствия.

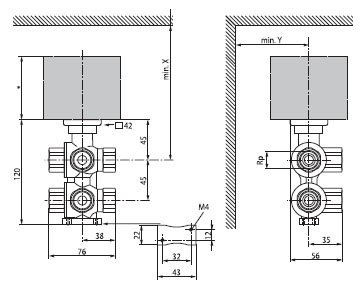

Габаритные размеры

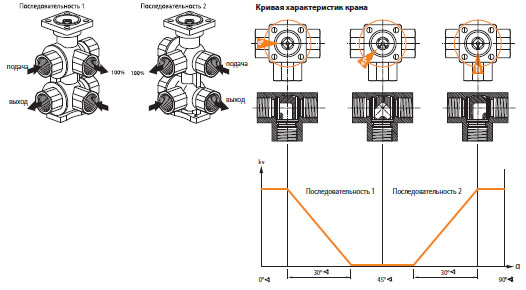

Установка

Необходимо принимать во внимание направление потока. Положение шара определяется по L-метке на штоке.
