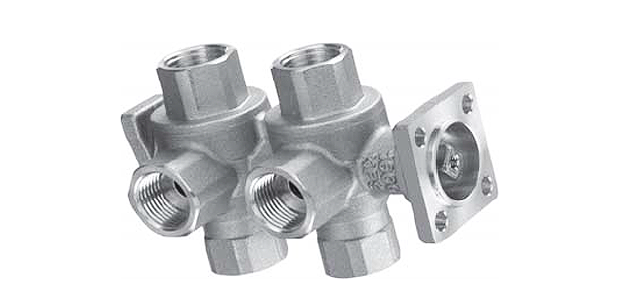

Кран шарового типа Belimo R3015-P25-P63-B2 используется в системах потолочного отопления зданий. Устройство регулирует открытие охлаждающего и нагревающего контуров и переключает их между собой.

• Шестиходовой
• Соединение с трубой посредством резьбы внутри крана
• Диаметр – 1,5 см
• Пропускная возможность контуров (Kvs): 0,25 куб.м/ч – 1 контур, 0,63 куб.м/ч – 2 контур
• Управление поворотным электроприводом

Кран шарового типа Belimo R3015-P25-P63-B2 используется в системах потолочного отопления зданий. Устройство регулирует открытие охлаждающего и нагревающего контуров и переключает их между собой.

• Шестиходовой
• Соединение с трубой посредством резьбы внутри крана
• Диаметр – 1,5 см
• Пропускная возможность контуров (Kvs): 0,25 куб.м/ч – 1 контур, 0,63 куб.м/ч – 2 контур
• Управление поворотным электроприводом



Технические характеристики



Рабочая среда	Вода t: +6°С - +25°С – холодная / +25°С - +50°С - горячая
Ps (давление номин), кПа	1000
ΔPVmax (давление диффер), кПа	100
Расходная характеристика кран	Линейная
Kvs	0,25 куб.м/ч – 1 контур 0,63 куб.м/ч – 2 контур
Герметичность крана	100%
Соединение с трубой	Посредством резьбы внутри
Допустимое вращение	Угол 0 - 30° - 1 кривая Угол 30 - 60° - вне работы Угол 60 - 90° - 2 кривая
Варианты установки по отношению ко штоку	Вертикально/горизонтально
Сервис	Не предусмотрен
Корпус крана (штамповка) и шток	Латунь, покрытие никелем
Конус	Латунь, покрытие хромом
Материал уплотнения	Нитрильный каучук NBR (кольцо) – шток Нитрильный каучук NBR (кольцо), PTFE - шар
Регулирующая поток диафрагма	Сталь - нержавейка



Описание

Принцип функционирования и управления

Управление шаровым краном Belimo R3015-P25-P63-B2 осуществляется за счет электропривода поворотного типа. На основании управляющего сигнала от контроллера привод перемещает шар внутри крана в необходимую позицию, открывая один из контуров. Для открытия нагревающего контура кран нужно поворачивать влево (против часовой стрелки) до упора, для открытия охлаждающего контура – в противоположную сторону. Для передачи команд на привод применяется либо аналоговый сигнал в интервале  0 – 10 В, либо цифровой MP сигнал.

Для управления краном Belimo R3015-P25-P63-B2 подходят плавно регулирующие электроприводы LR и HR серий.

Принцип установки

В процессе установки крана Belimo R3015-P25-P63-B2 нужно ориентироваться на направление потока рабочей среды. Для определения текущей позиции шара на штоке находится специальная L метка.

Для уточнения стоимости изделия и заказа шарового крана Belimo R3015-P25-P63-B2 Вы можете звонить по телефону 8 (499) 201-22-47.

Предоставление скидок и оптовых цен на изделие обсуждается в индивидуальном порядке.

Гарантийный срок на шаровой кран Belimo R3015-P25-P63-B2 – 5 лет со дня покупки. К изделию прилагаются технический паспорт и сертификат соответствия.

Габаритные размеры

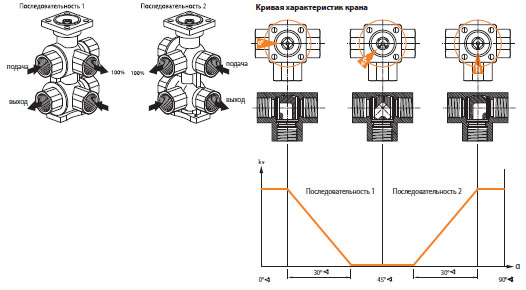

Установка

Необходимо принимать во внимание направление потока. Положение шара определяется по L-метке на штоке.
