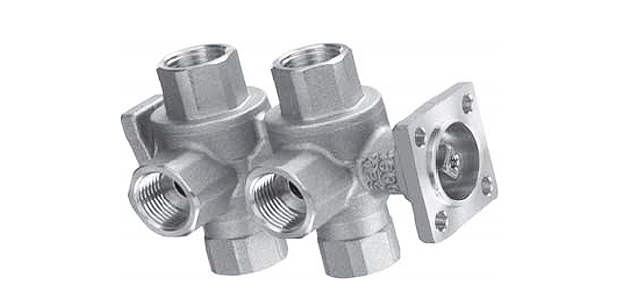

Модель шарового крана Belimo R3015-1P3-P25-B2 предназначена для переключения между собой нагревающего и охлаждающего контуров в системах потолочного отопления. Шестиходовой, с внутренней резьбой.

• Условный диаметр (DN) – 1,5 см
• Максим. температура - +50°С
• Пропускная возможность максим. (Kvs Max): 1,3 м³/ч – 1-й контур; 0,25 м³/ч – 2-й контур

Модель шарового крана Belimo R3015-1P3-P25-B2 предназначена для переключения между собой нагревающего и охлаждающего контуров в системах потолочного отопления. Шестиходовой, с внутренней резьбой.

• Условный диаметр (DN) – 1,5 см
• Максим. температура - +50°С
• Пропускная возможность максим. (Kvs Max): 1,3 м³/ч – 1-й контур; 0,25 м³/ч – 2-й контур

Технические характеристики



Функциональные характеристики
Рабочая среда	Вода (горяч/холод)
Температурный режим среды	От +6°С до +50°С
Давление номинал (Ps), кПа	1000
Давление дифференц (ΔPsmax), кПа	100
Расходная характ-ка	Линейный расход
Пропускная возможность максим. (Kvs Max)	1,3 м3/ч – 1-й контур; 0,25 м3/ч – 2-й контур
Герметичность	Полная, класс А
Соединение с трубой	С помощью резьбы (внутренней)
Вращение	Угол от 0° до 30° (1-ая кривая) Угол от 30° до 60° (интервал вне работы) Угол от 60° до 90° (2-ая кривая)°
Установочное положение	Возможно 2 установочных положения по отношению ко штоку: вертикально либо горизонтально
Тех. поддержка	Нет
Материалы элементов крана
Корпус (штамповка) / шток	Латунь с никелевым покрытием
Конус	Латунь с хромированием
Уплотнительный элемент (шток)	Резиновое кольцо (NBR)
Уплотнительный элемент (шар)	Резиновое кольцо (NBR), PTFE
Регулирующая диафрагма	Сталь с антикоррозийным покрытием



Описание



Принцип управления

Приведение в действие шарового крана Belimo R3015-1P3-P25-B2 происходит с помощью поворотных плавно регулирующих электроприводов серий HR либо LR. При выборе электропривода необходимо опираться на параметры крана, тип и размер. Управление приводом осуществляется двумя типами сигналов – либо MP, либо стандартным аналогом в диапазоне от 0 до 10 В.

Посредством управляющих сигналов от контроллера привод устанавливает шар крана в необходимую позицию. Если кран повернут вправо (направление по часовой стрелке), то открывается охлаждающий контур. Если кран повернут влево (против часовой стрелки) – обогревающий.

Монтаж

При монтаже нужно ориентироваться на направление водного потока. На штоке крана Belimo R3015-1P3-P25-B2 находится отметка L, по которой можно понять текущую позицию шара.

Для уточнения цены и заказа шарового крана Belimo R3015-1P3-P25-B2 звоните по телефону 8 (499) 201-22-47.

Предоставление скидок и оптовых цен на шаровой кран Belimo R3015-1P3-P25-B2 возможно после индивидуального обсуждения.

Гарантия на шаровой кран Belimo R3015-1P3-P25-B2 – 5 лет. К изделию прилагаются сертификат соответствия и технический паспорт.

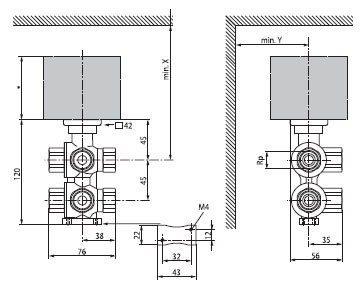

Габаритные размеры

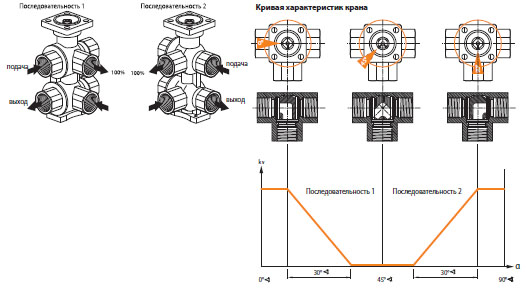

Установка

Необходимо принимать во внимание направление потока. Положение шара определяется по L-метке на штоке.
