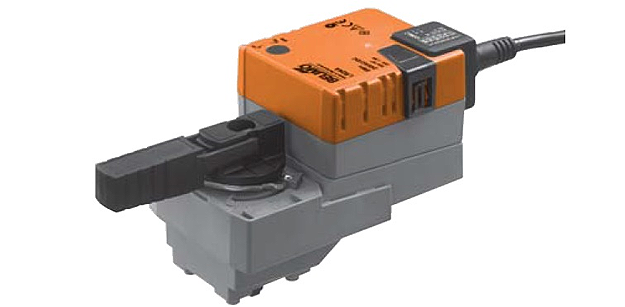

Многофункциональный электропривод поворотного типа Belimo LR24A-MP для установки на шаровой кран, регулирующий водный поток. Подключение по сети MP-Bus.

• Вращающий момент – 5 Нм
• U номинальное – 24 V
• Управление: либо аналоговым сигналом в стандартном диапазоне 0 – 10 В, либо в MP-Bus
• Опция конвертации сигнала датчика

Многофункциональный электропривод поворотного типа Belimo LR24A-MP для установки на шаровой кран, регулирующий водный поток. Подключение по сети MP-Bus.

• Вращающий момент – 5 Нм
• U номинальное – 24 V
• Управление: либо аналоговым сигналом в стандартном диапазоне 0 – 10 В, либо в MP-Bus
• Опция конвертации сигнала датчика

Технические характеристики



Электричество
U номинальное	24 V (диапазон U: 19.2 – 28.8 V / 21.6 – 28.8 V)
Частота тока	50/60 Hz
Мощности (N)	3.5 VA – расчетное значение 2 W – N во время работы 1.2 W – в покое
Присоединение к питанию	Кабельное, длина кабеля - 1 м, 4 х 0.75 мм²
Функциональность
Вращающий момент (минимум)	5 Нм (при U – 24 V)
Управление:	Управляющий сигнал Y: 0 – 10 V, при вход. R = 100 кОм Диапазон работы: 2 – 10 V
Обратная связь (измеряемое U)	2... 10 V, при max 0.5 mA
Отклонение хода	+/- 5%
Время срабатывания при угле 90º	1,5 мин (заводские настройки) 35-150 сек (переменные установки)
Управление в принудительном порядке	Макс. положение - 100 %  Промежуточное положение – 50% Мин. положение - 0 %
Допустимый шум	Не более 35 дБ
Контроль позиции	Указатель механич.
Безопасность
Защита от тока	III (низкие U)
Защита корпуса	IP54 (от положения установки не зависит)
Окружающая t	От 0 ºС до +50ºС
t рабочей среды	От +5 ºС до +110ºС (+10ºС – по запросу)
t хранения	От -40 ºС до +80ºС
Относ. влажность воздуха	95%, без конденсата
Тех. поддержка	Нет
Масса	Прим. 500 г

Описание

Управление

1.Обычный режим

Управление электроприводом Belimo LR24A-MP в обычном режиме происходит посредством аналогового сигнала в диапазоне 0-10 V, согласно которому привод переходит в нужное положение. Обратная связь (измеряемое U) показывает текущие позиции привода и может регулировать работу других приводов

2. В MP-Bus сети

При управлении в сети MP-Bus нужное положение открытия задается цифровым сигналом. Сигнал обратной связи U является интерфейсом коммуникации.

3. Ручное управление

Для активации ручного режима необходимо нажать кнопку с самовозвратом, нажатие на которую выведет редуктор из зацепления.

При подключении питания в первый раз либо после активации ручного управления привод принимает основное положение.

Конвертация управляющих сигналов

Возможно подключение датчиков. Аналоговый сигнал, переданный от датчика по MP-сети, конвертируется в цифровой посредством MP привода.

Процесс монтажа

Электропривод Belimo LR24A-MP монтируется с помощью 1-ого винта в горизонтальном либо вертикальном положении по отношению к крану (шаг 90º).

Настройка угла вращения

Для настройки угла вращения привода Belimo LR24A-MP используются механические упоры.

Защита от перегрузок

Надежность функционирования привода Belimo LR24A-MP обеспечивается за счет автоматического отключения после прохождения финальных позиций.

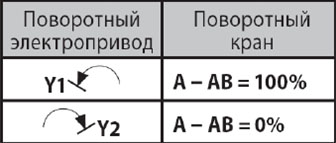

Установка от производителя



При начале эксплуатации привод вращается против часовой стрелки, а затем переходит в заданную позиции.

Уточнить цену и заказать электропривод Belimo LR24A-MP можно по телефону 8 (499) 201-22-47.

Скидки и оптовые цены обсуждаются индивидуально.

Гарантия на электропривод Belimo LR24A-MP – 5 лет. К изделию прилагаются паспорт и сертификат соответствия.

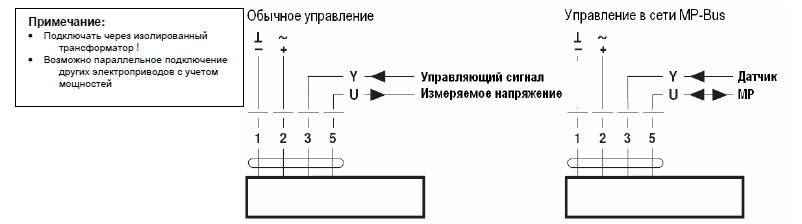

Электрическое подключение

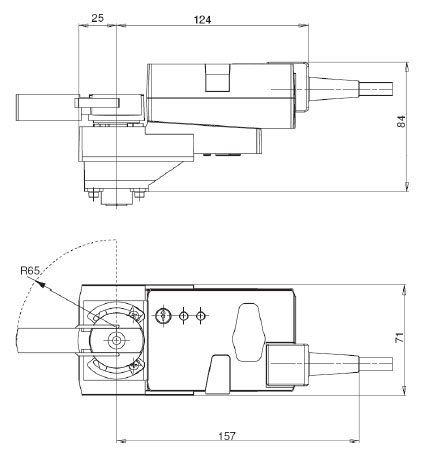

Габаритные размеры





Скачать PDF



Скачать PDF (427 Кбайт)

Сертификат BELIMO (775 Кбайт)
