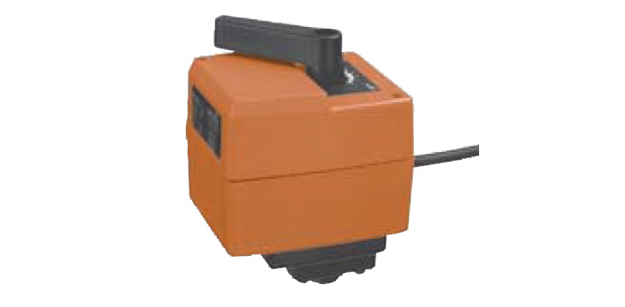

Привод BELIMO HRYD24-SR

Привод BELIMO HRYD24-SR

 Привод для установки на шаровой кран, IP40.

  • Электроприводы плавной регулировки (24 В~/=)
  • Управление 0…10 В=
  • Время поворота 35 с
  • Настраиваемый рабочий диапазон Защита от блокировки ротора
  • Отсутствие принудительной синхронизации в случае отключения питания





 Привод для установки на шаровой кран, IP40.

  • Электроприводы плавной регулировки (24 В~/=)
  • Управление 0…10 В=
  • Время поворота 35 с
  • Настраиваемый рабочий диапазон Защита от блокировки ротора
  • Отсутствие принудительной синхронизации в случае отключения питания





Технические характеристики

Номинальное напряжение 24 В~ 50/60 Гц, 24 В=
Диапазон напряжения питания 19,2...28,8 В~, 21,6...28,8 В=
Расчетная мощность 4 ВА 3 ВА
Потребляемая мощность 2,5 Вт 1,5 Вт
Соединение Кабель 1 м, 4 x 0,75 мм2
Управление 0...10 В= при входном сопротивлении 100 kΩ
Рабочий диапазон 2...10 В= для угла поворота 0...100% (15...90°)
Положение обратной связи 0...10 В= (макс. 1 мА) для угла поворота 0...100% (0...90°)
Ровность хода ± 5%
Ручное управление Временное или постоянное выведение редуктора из зацепления при помощи поворотного переключателя на корпусе
Крутящий момент Мин. 10 Нм Мин. 5 Нм
Время поворота 35 c
Уровень шума Макс. 50 дБ (A) Макс. 35 дБ
Индикация положения Пластина со шкалой 0...1
Класс защиты III (для низких напряжений)
Степень защиты IP 40
Температура окружающей среды 0...+50 °C
Температура хранения –30...+80 °C
Влажность Соответствует EN 60730-1
Электромагнитная совместимость Соответствует 89/336/EEC по СЕ
Техническое обслуживание Не требуется
Вес 0,5 кг



Описание

Применение
Приведение в действие регулирующих шаровых кранов.

Принцип действия
Плавная регулировка осуществляется посредством стандартного управляющего сигнала 0…10 В=. После включения питания начинается процесс синхронизации. Электропривод с большой скоростью перемещается в закрытое положение (конечный выключатель «Закрыто»), где и происходит синхронизация.

Особенности изделия
Простая прямая установка на регулирующий шаровой кран при помощи одного винта.

Положение установки по отношению к регули рующему шаровому крану может выбираться с шагом 90°.

Надежность функционирования: Электропривод защищен от перегрузок и останавливается автоматически при достижении конечных положений.

Ручное управление возможно при помощи рычага (временное — редуктор выводится из зацепления путем нажатия, постоянное — путем переустановки поворотного переключателя на корпусе).


Купить привод БЕЛИМО HRYD24-SR а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО HRYD24-SR мы обсуждаем индивидуально.

На привод воздушной заслонки BELIMO HRYD24-SR распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

Купить привод БЕЛИМО HRYD24-SR а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО HRYD24-SR мы обсуждаем индивидуально.

На привод воздушной заслонки BELIMO HRYD24-SR распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

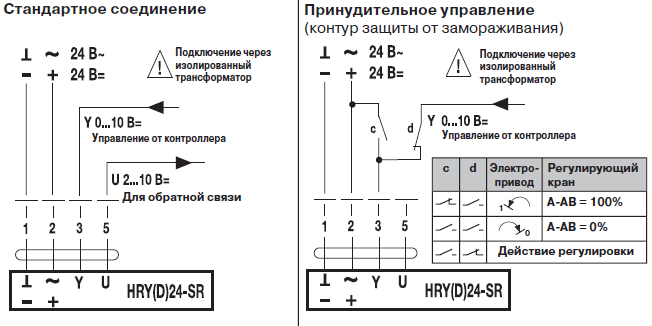

Электрическое подключение

 Электрическое подключение HRYD24-SR

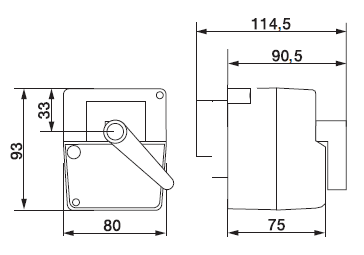

Габаритные размеры

Габаритные размеры HRYD24-SR





Скачать PDF



Скачать PDF (124 Кбайт)
