Привод BELIMO HR24-SR

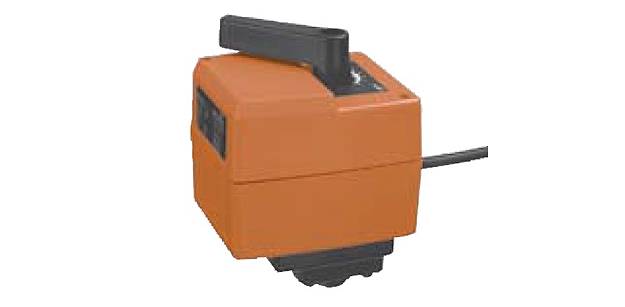

Привод для установки на 6-ходовой регулирующий шаровой кран HR24-SR

Привод для установки на шаровой кран, IP40.

  • Поворотный электропривод для 2- и 3-ходовых кранов
  • Крутящий момент 10 Нм
  • Номинальное напряжение 24 В~/=
  • Управление: Плавное 0…10 В= Рабочий диапазон 2…10 В=

Привод для установки на шаровой кран, IP40.

  • Поворотный электропривод для 2- и 3-ходовых кранов
  • Крутящий момент 10 Нм
  • Номинальное напряжение 24 В~/=
  • Управление: Плавное 0…10 В= Рабочий диапазон 2…10 В=

Технические характеристики

Поворотный электропривод БЕЛИМО HR24-SR для шаровых кранов.

Номинальное напряжение 24 В~ 50/60 Гц, 24 В=
Диапазон напряжения питания 19,2...28,8 В~, 21,6...28,8 В=
Расчетная мощность 2,5 ВА
Потребляемая мощность 1,5 Вт
Соединение Кабель 1 м, 4 x 0,75 мм2
Управление 0...10 В= при входном сопротивлении 100 kΩ
Рабочий диапазон 2...10 В= для угла поворота 0...100% (0...90°)
Положение обратной связи 0...10 В= (макс. 1 мА) для угла поворота 0...100% (0...90°)
Ровность хода ± 5%
Ручное управление Временное или постоянное выведение редуктора из зацепления при помощи поворотного переключателя на корпусе
Крутящий момент Мин. 10 Нм
Время поворота 140 с
Уровень шума макс. 35 дБ (A)
Индикация положения Пластина со шкалой 0...1
Класс защиты III (для низких напряжений)
Степень защиты IP 40
Температура окружающей среды 0...+50°C
Температура хранения –30...+80°C
Влажность Соответствует EN 60730-1
Электромагнитная совместимость Соответствует 89/336/EEC по СЕ
Техническое обслуживание Не требуется
Вес 0,5 кг



Описание

Принцип действия

Плавная регулировка поворотный электропривод BELIMO HR24-SR осуществляется посредством стандартного управляющего сигнала 0…10 В=. После включения питания начинается процесс синхронизации. Привод для клапанов BELIMO HR24-SR с большой скоростью перемещается в закрытое положение (конечный выключатель «Закрыто»), где и происходит синхронизация.

Простая установка

Простая прямая установка на регулирующий шаровой кран Belimo HR24-SR поворотный привод Belimo при помощи одного винта. Положение установки по отношению к регулирующему шаровому крану может выбираться с шагом 90°.

Ручное управление

Поворотный электропривод БЕЛИМО HR24-SR возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления).

Высокая функциональная надежность

Belimo HR24-SR поворотный привод Белимо защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.

Купить привод БЕЛИМО HR24-SR а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на электропривод БЕЛИМО HR24-SR мы обсуждаем индивидуально.

На поворотный привод клапана BELIMO HR24-SR распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

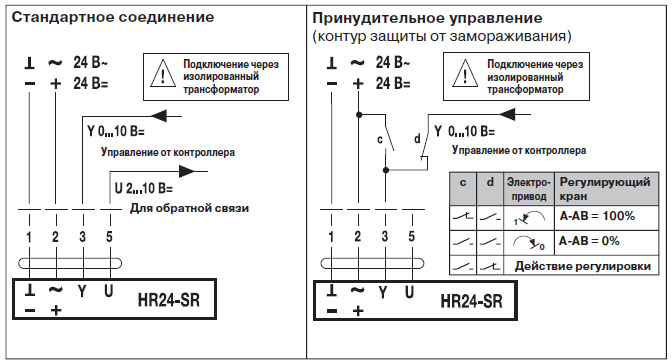

Электрическое подключение

 Электрическое подключение HR24-SR

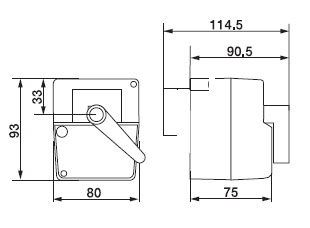

Габаритные размеры

Габаритные размеры HR24-SR
