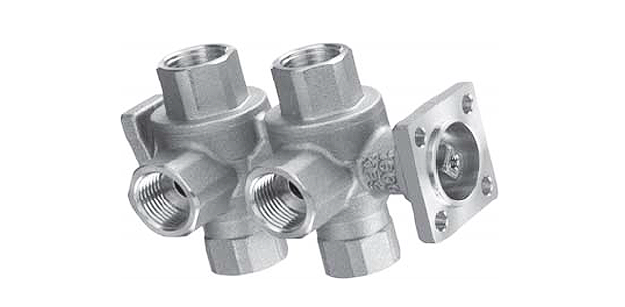

Шаровой кран Belimo R3015-P63-P4-B2, регулирующий водный поток в системах потолочного охлаждения и обогрева. Шестиходовой кран с переключением двух контуров. Диаметр – 15 мм. Максимально возможная пропускная способность: 1-ый контур – 0,63 м³/ч, 2-ой контур – 0,4 м³/ч.

Управление при помощи поворотного электропривода.

Шаровой кран Belimo R3015-P63-P4-B2, регулирующий водный поток в системах потолочного охлаждения и обогрева. Шестиходовой кран с переключением двух контуров. Диаметр – 15 мм. Максимально возможная пропускная способность: 1-ый контур – 0,63 м³/ч, 2-ой контур – 0,4 м³/ч.

Управление при помощи поворотного электропривода.

Технические характеристики



Теплоноситель	Вода: холод./горяч.
Температурный режим теплоносителя	От +6 °C до +25 °С (холод. вода) От +25 °С до +50 °С (горяч. вода)
Ps	1000 кПа
ΔPmax	100 кПа
Поток	Характеристика линейная
Kvs max	1-й контур - 0,63 м3/ч 2-й контур - 0,4 м3/ч
Герметичность	Кран полностью герметичен (А)
Тип соединения с трубой	При помощи внутренней резьбы
Поворот	90°  - Угол 0-30° (для кривой 1)  - Угол 30-60° (нерабочее положение)  - Угол 60…90° (для кривой 2)
Установочное положение привода по отношению к крану	Положение привода определяется с шагом 90° относительно штока, т.е. привод может быть установлен вертикально, либо горизонтально
Возможность технического обслуживания	Отсутствует
Материалы деталей клапана	Тело (штампованное) – латунь (никелир.) Шток – латунь (никелир.) Конус – латунь (хромиров.)
Уплотнительные элементы	Ток - резиновое кольцо (NBR) Шар - резиновое кольцо (NBR)/ PTFE
Регулирующая диафрагма	Сталь (нержав.)

Условные обозначения:

Ps – давление номинальное

ΔPmax – давление дифференциальное

Kvs max – максимальная пропускная способность крана



Описание

Принцип управления

Управление клапаном регулировки воды Belimo R3015-P63-P4-B2 происходит при помощи поворотного электрического привода серии LR либо HR (приводы плавно регулирующие). Переключение между контурами электропривод осуществляет, устанавливая регулирующее устройство крана в необходимую позицию. Для открытия охлаждающего контура кран поворачивается по часовой стрелке до упора. Для открытия обогревательного контура – против часовой также до упора.  Команды от контроллера на привод о необходимом положении крана поступают через управляющие сигналы типа 0…10 В или MP сигналы.

Принцип установки

Установка шарового крана Belimo R3015-P63-P4-B2 должна осуществляться с учетом направления водного потока. Для определения текущего положения шара в кране Belimo R3015-P63-P4-B2 на штоке предусмотрена специальная L-отметка.

Для уточнения стоимости и более детальной информации по изделию Belimo R3015-P63-P4-B2, а также оформления заказа Вы можете звонить по телефону 8 (499) 201-22-47.

Предусмотрена возможность предоставления скидок на шаровой кран Belimo R3015-P63-P4-B2, а также оптовых цен. Обсуждается индивидуально.

На все шаровые краны Belimo R3015-P63-P4-B2 действует гарантия в течение 5 лет с момента покупки. Также к устройству прилагаются технический паспорт и сертификат соответствия стандартам качества.

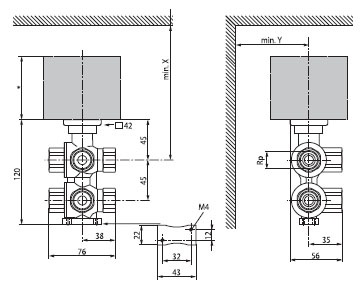

Габаритные размеры

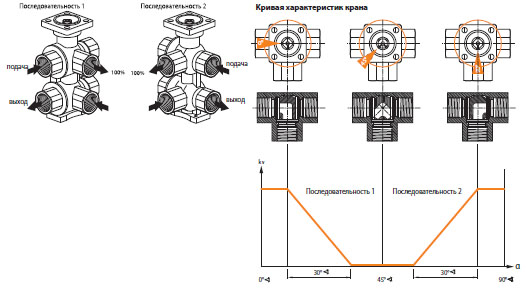

Установка

Необходимо принимать во внимание направление потока. Положение шара определяется по L-метке на штоке.
