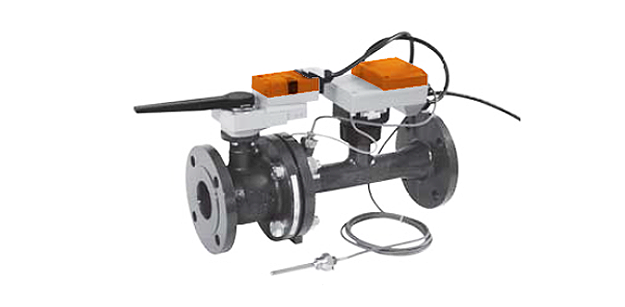

Модель клапана Belimo EPIV P6150W4500E-MP регулирует водный поток в отопительных системах, а также применяется в сфере обработки воздуха в помещениях.

• U номинальное – 24 V
• Коммуникация осуществляется через MP-Bus сеть либо простым способом
• С опцией конвертации сигналов от датчиков и контактов передачи данных

Модель клапана Belimo EPIV P6150W4500E-MP регулирует водный поток в отопительных системах, а также применяется в сфере обработки воздуха в помещениях.

• U номинальное – 24 V
• Коммуникация осуществляется через MP-Bus сеть либо простым способом
• С опцией конвертации сигналов от датчиков и контактов передачи данных

Описание

Модель клапана EPIV P6150W4500E-MP – следующее ступень клапанов серии P6150W4500E-MP PICCV. Расход рабочей среды в клапане настраивается и не зависит от разности давления в начальной и конечной точках.

Функционал клапанов Belimo EPIV P6150W4500E-MP включает 4 опции:

• Фиксация показателей расхода рабочей среды
• Регулирование потока электроприводом
• Балансирование системы в динамическом режиме
• Запирание водного потока

Так как при определение значений Kvs не нужно рассчитывать разность давлений, можно ориентироваться только на показатель расхода воды при выборе регулирующего устройства. При помощи диска, корректирующего поток, обеспечивается максимальная эффективность управления. Клапан полностью герметичен, благодаря чему повышается энергосбережение при работе.

За счет автоматической балансировки в динамическом режиме оперативно осуществляется настраивание показателей расхода воды.

Принцип действия

Конструкция клапана Belimo EPIV P6150W4500E-MP включает 3 элемента:

1. Кран шарового типа с диском для корректировки потока
2. Измеряющая трубка с установленными на нее датчиком и контроллером
3. Электрический привод

Установка предельного расхода (V_max) осуществляется на приводе в интервале от V_nom. Значение V_max автоматически связывается с верхнем значением управляющего сигнала (10 V). Взаимосвязь значений сигнала Y и расхода воды равнопроцентная, также, как и расходная характеристика потока.

Возможно несколько вариантов управление Belimo EPIV P6150W4500E-MP: через стандартный аналоговый сигнал в диапазоне от 0(2) до 10 V или по сетям MP Bus и BACnet. Принцип работы клапана следующий. Когда водный поток проходит по измеряющей трубке, датчик фиксирует его скорость. Затем зафиксированное значение сопоставляется с установленным. Согласно рассогласованному сигналу от привода, измеренное значение приводится к установленному за счет вращения шара в нужную позицию. Угол вращения шара изменяется вслед за изменением давления, но за счет функции балансировки постоянно сохраняется заданное значение расхода воды.

Предельное значение расхода (V_max) настраивается от 45 до 100% от значения V_nom. Минимальное количество воды, которое можно контролировать - 2,5% от V_nom.

Сигнал U5 (обратная связь) электрическим способом показывает расход воды (диапазон 2 – 10 V), а также текущее положение клапана.

Вы можете уточнить стоимость и заказать клапан Belimo EPIV P6150W4500E-MP, позвонив по телефону 8 (499) 201-22-47.

Предоставление скидок и оптовых цен обсуждается в индивидуальном порядке.

На устройство Belimo EPIV P6150W4500E-MP действует гарантийный срок 5 лет со дня покупки. Прилагаются технический паспорт и сертификат соответствия стандартам качества.

Обзор типов



Тип	DN(мм)	DN(дюйимы)	Vnom(Л/c)	Vnom(Л/мин.)	Kvs теор.(м3/час)	PN	n(gl)
EP015R+MP	15	1/2	0.35	21	2.9	16	3.2
EP020R+MP	20	3/4	0.65	39	4.9	16	3.2
EP025R+MP	25	1	1.15	69	8.6	16	3.2
EP032R+MP	32	1 1/4	1.8	108	14.2	16	3.2
EP040R+MP	40	1 1/2	2.5	150	21.3	16	3.2
EP050R+MP	50	2	4.8	288	32.0	16	3.2
P6065W800E-MP	65	2½	8	480	45	16	3.2
P6080W1100E-MP	80	3	11	660	65	16	3.2
P6100W2000E-MP	100	4	20	1200	115	16	3.2
P6125W3100E-MP	125	5	31	1860	175	16	3.2
P6150W4500E-MP	150	6	45	2700	270	16	3.2



Технические характеристики



Электричество
U номинальное	24 V (диапазон U: 19,2 – 28,8 V~ / 21,6 – 28,8 V=); 50 Hz – частота тока
Мощности N	14 VA – расчетное значение N 10 W – потребляемая N в работе 8,5 W – потребляемая N в покое
Присоединение к току	Кабельное: L = 1 м, 6 х 0,75 мм2
Одновременное регулирование	Да
Функциональность
Вращающий момент	40 Нм
Управление	Сигнал управления Y: 0 - 10 V Диапазон работы: 2 - 10 V Настройка сигнала Y: 0,5 – 10 V
Сигнал обратной связи U	2 - 10 V Настройка сигнала U: начало 0 – 10 V, конец 0,5 – 10 V
Допустимый шум	45 дБ
Расход максимальный (Vmax)	От 45 до 100% от Vnom
Погрешность управления	Отклонение +/- 10%
Рабочая среда	Вода (хол./гор.), в т.ч. с содержанием гликоля не более ½ раствора
Температура рабочей среды	От -10°С до +120°С
∆Ps (давление запир), кПа	690
∆Pmax (давление дифферен), кПа	340
Характеристика расхода воды	Равнопроцентная с оптимизацией в зоне открытия (можно изменить на линейную)
Герметичность	Полная
Соединение с трубой	Фланцевое (PN16)
Установочное положение	2 варианта: вертикально/горизонтально (относительно штока)
Тех. поддержка	Нет
Управление вручную	Есть. Для вывода редуктора из зацепленного положения нажать на кнопку, фиксация в любом положении
Измерение расхода потока воды
Способ измерения расхода	Индуктивное с помощью магнита
Погрешность измерения	Отклонение +/- 6%
Минимальное количество среды для измерения	2,5 % при Vnom
Безопасность
Защита от тока	IIII class (низкие значения U)
EMC	СЕ согл. директиве 2004/108/ЕС
Импульсное U	0,8 kV
t внешней среды	От -10°С до +50°С
t хранения	От -20°С до +80°С
Влажность воздуха отн.	95%, без конденсации
Материалы деталей
Корпус клапана	Чугун (GG25), покрытие для защиты
Участок измерения расхода	Чугун (GGG50), покрытие для защиты
Элемент запирания / шток клапана	Коррозионностойкая сталь



Описание устройства

Управление

В клапане Belimo EPIV P6150W4500E-MP обеспечено стабильное и надежное управление за счет датчика, максимально точно снимающего показания расхода воды, и специально сформированных управляющих параметров.

Фиксация малого количества воды

Если через клапан проходит недостаточное количество воды, то ее расход измеряется электронным способом с помощью сигнала U5.

Открытие/закрытие клапана

До тех пор, пока не будет отдан сигнал Y равный 2,5% от V_nom, клапан находится в закрытом состоянии. Как только это значение будет превышено, включается управление в соответствии с характеристикой расхода. Клапан закрывается, как только расход воды опускается до 0,5 % от значения V_nom.

Замена сигнала управления Y

Замена сигнала Y возможна, если в роли управляющего используется стандартный аналоговый сигнал. Тогда установке V_max / Q_max будет соответствовать 0% сигнала управления, а при 100% сигнале клапан будет закрыт.

Преобразование сигналов от датчика

Для передачи сигнала от измеряющего расход датчика по MP-Bus сети в систему более высокого уровня используется электропривод MP, который преобразует сигнал (аналоговый/цифровой).

Устанавливаемые параметры электропривода

От производителя электропривод поставляется с настройками для случаев наиболее частого использования. Их возможно изменить с помощью программы MFT-P либо программатора ZTH EU.

Опция гидравлической балансировки

В устройство встроен web-сервис, поэтому регулировать предельно допустимый расход воды (V_max) возможно сразу на устройстве (гидравлическая балансировка). Также возможно осуществлять балансировку через управляющую систему, если устройство встроено в нее.

Управление вручную

Предусмотрено управление приводом вручную. Для того, чтобы вывести зубчатый редуктор из зацепленного состояния необходимо нажать на кнопку на корпусе устройства. Возможна блокировка в любом положении установки.

Надежность функционирования

Электропривод Belimo EPIV P6150W4500E-MP надежно защищен от возможных перегрузок за счет опции автоматического отключения при прохождения финальных позиций. Концевые выключатели не требуются.

Основная позиция привода

При первой подаче электропитания на привод либо после перехода на управление вручную, когда зубчатый редуктор выходит из состояния зацепления, электропривод переходит в основную позицию. После этого он перемещается в позицию согласно управляющему сигналу.

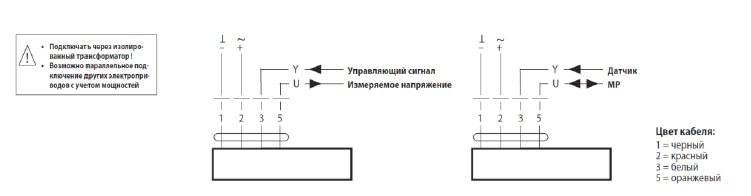

Электрическое подключение

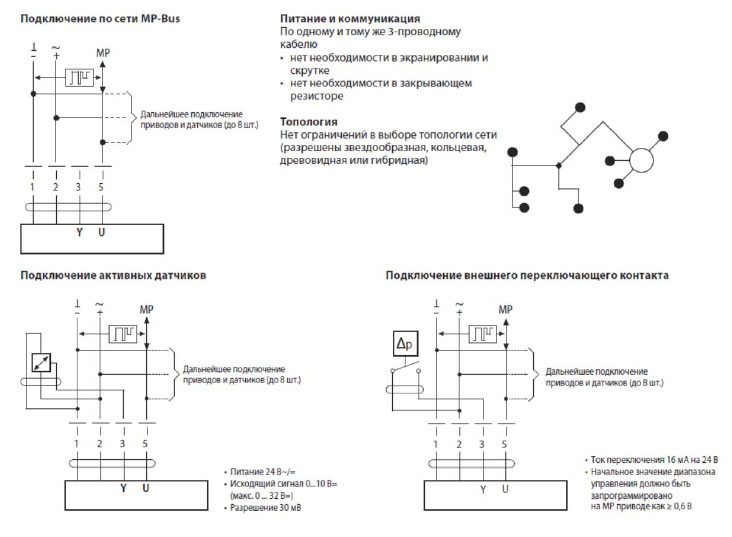

Функционирование при работе в сети MP-Bus

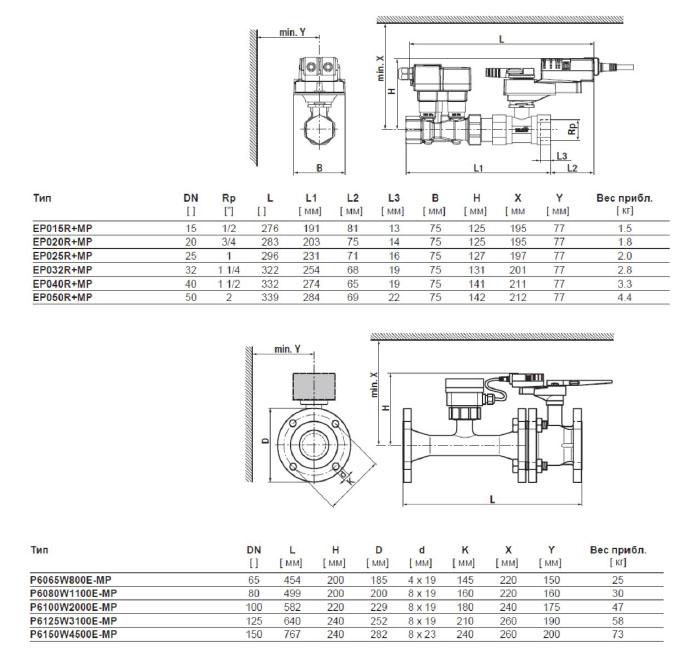

Размеры / вес



Скачать PDF



Скачать PDF (810 Кбайт)

Сертификат BELIMO (775 Кбайт)
