Energy Valve — Регулирующий клапан с возможностью установки определенного расхода теплоносителя и управления расходом от датчика, c мониторингом мощности и тепловой энергии, 2-ходовой.

• Номинальное напряжение 24 В~/=
• Управление: плавное регулирование
• Для закрытых систем горячей и холодной воды
• Для плавного регулирования водяного потока в системах обработки воздуха и системах отопления
• Ethernet 10/100 Mбит/с, TCP/IP, итегрированный веб-сервер
• Коммуникация по BACnet IP, BACnet MS/TP, Belimo MP-Bus или обычным путем

Energy Valve — Регулирующий клапан с возможностью установки определенного расхода теплоносителя и управления расходом от датчика, c мониторингом мощности и тепловой энергии, 2-ходовой.

• Номинальное напряжение 24 В~/=
• Управление: плавное регулирование
• Для закрытых систем горячей и холодной воды
• Для плавного регулирования водяного потока в системах обработки воздуха и системах отопления
• Ethernet 10/100 Mбит/с, TCP/IP, итегрированный веб-сервер
• Коммуникация по BACnet IP, BACnet MS/TP, Belimo MP-Bus или обычным путем



Описание

Новый клапан BELIMO Energy Valve является следующим этапом развития клапана EPIV — клапана с расходом, не зависящим от перепада давления на клапане, и оборудованным электронным датчиком расхода. Как и EPIV, клапан Energy Valve может выполнять четыре функции — измерение расхода, управление с помощью электропривода, динамическую балансировку системы и запорную функцию.

Значительно упрощается корректный подбор регулирующего органа — не требуется расчет перепадов давления для определения Kvs, подбор осуществляется только по расходу тепло- или холодоносителя. С помощью коррекционного диска специального сечения достигается максимальное качество регулирования, а полная герметичность клапана обеспечивает дополнительное энергосбережение.

Расход непрерывно измеряется с помощью встроенного датчика расхода. Настройка системы (расходов) осуществляется максимально просто и быстро. Балансировка системы происходит автоматически (динамическая балансировка).

Новая функция мониторинга энергии. В конструкцию клапана добавлены два датчика, измеряющие температуры на подающем и обратном трубопроводах.

Вместе с динамически измеряемым значением расхода, измерение разности температур позволяет осуществлять постоянный мониторинг количества тепловой энергии. Данные значения могут быть просмотрены либо по месту через ноутбук, либо через систему управления, благодаря чему система отопления\охлаждения может быть оптимизирована с целью достижения максимального энергосбережения. Значения расхода Vmax могут задаваться индивидуально для каждого клапана через встроенный WEB-сервер (интерфейс RJ45-Ethernet), через систему управления либо с помощью программатора ZTH EU.

Кроме того, клапаны Energy Valve также позволяют задавать и поддерживать разность температур между подающим и обратным трубопроводами (ΔТ-менеджер) — данная функция существенно повышает энергоэффективность системы.

Купить клапан BELIMO P6065W1100EV-BAC а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47

Скидки и оптовые цены на клапан BP6065W1100EV-BAC мы обсуждаем индивидуально.

На клапан BELIMO P6065W1100EV-BAC распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.



Принцип действия

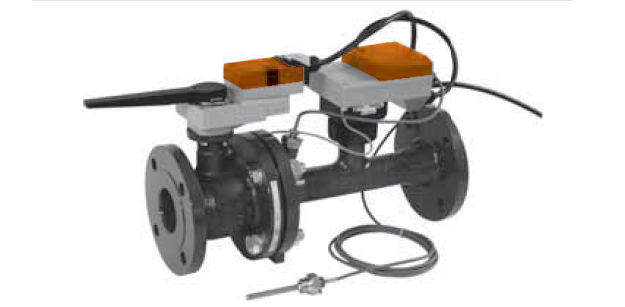

Energy Valve состоит из четырех частей — регулирующего шарового клапана с коррекционным диском, измерительной трубки с расположенным на ней датчиком скорости среды и контроллером, двух температурных датчиков, а также электропривода. На электроприводе устанавливается максимальное значение расхода Vmax в диапазоне от Vnom.

При этом установленное значение Vmax автоматически привязывается к верхней границе диапазона управляющего сигнала (как правило, 10 В). Поскольку клапан обладает равнопроцентной характеристикой регулирования, зависимость расхода от величины управляющего сигнала также является равнопроцентной. Кроме того, опционально управляющий сигнал может быть привязан к углу открытия клапана или к количеству тепла (режим «power control», см. табл. со значениями мощности в кВт для каждого DN на стр. 14).

Стандартный управляющий сигнал электропривода (заводская уставка) — 0(2)…10 В. Привод может также работать в сети BACnet или MP bus. Расход тепло-/холодоносителя, протекающего через измерительную трубку, измеряется с помощью датчика. В вычислительном блоке электропривода измеренное датчиком значение расхода сравнивается с заданным значением. Формируется сигнал рассогласования, на основании которого электропривод перемещает шар регулирующего шарового клапана в необходимое положение. Угол поворота шара α изменяется в зависимости от изменения перепадов давлений в системе, при этом осуществляется динамическая балансировка системы и обеспечивается поддержание необходимого расхода среды.

Максимальное значение расхода Vmax может быть задано в диапазоне 30…100% от номинального паспортного значения Vnom для Energy Valve DN 15—50 или 45…100% от Vnom для Energy Valve DN 65—150. При этом наименьшее эффективно контролируемое количество тепло- или холодоносителя составляет 1% от Vnom для Energy Valve DN 15—50 или 2,5% от Vnom для Energy Valve DN 65—150.

Минимальный перепад давления на клапане Δpmin для корректной работы (стабильного поддержания расхода) зависит от DN клапана и соотношения Vmax / Vnom. Значения Δpmin находятся в диапазоне от 2 кПа и выше.



Обзор типов

Тип	DN(мм)	DN(дюймы)	Vnom(л/c)	Vnom(л/мин)	Kvs теор(м³/час)	PN	n(gl)
EV015R+BAC	15	1/2	0,35	21	2,9	16	3,2
EV020R+BAC	20	3/4	0,65	39	4,9	16	3,2
EV025R+BAC	25	1	1,15	69	8,6	16	3,2
EV032R+BAC	32	1 1/4	1,8	108	14,2	16	3,2
EV040R+BAC	40	1 1/2	2,5	150	21,3	16	3,2
EV050R+BAC	50	2	4,8	288	32,0	16	3,2
P6065W800EV-BAC	65	2½	8	480	40	16	3,2
P6080W1100EV-BAC	80	3	11	660	60	16	3,2
P6100W2000EV-BAC	100	4	20	1200	100	16	3,2
P6125W3100EV-BAC	125	5	31	1860	160	16	3,2
P6150W4500EV-BAC	150	6	45	2700	240	16	3,2



Технические характеристики

	EV..R+BAC	P6..W..EV-BAC
Электрические параметры
Номинальное напряжение	24 В ~, 50 Гц / 24 В=	24 В ~, 50 Гц / 24 В=
Диапазон номинального напряжения	19,2…28,8 В ~ / 21,6…28,8 В=	19,2…28,8 В ~ / 21,6…28,8 В=
Расчетная мощность	DN 15...25 6,5 ВА /	DN 32…50 7,5ВА 14 ВА
Потребляемая мощность: — во время вращения — в состоянии покоя	DN 15...25 4 Вт / DN 32…50 5 Вт 10 Вт	DN 15...25 3,7 Вт / DN 32…50 3,9Вт 8,5 Вт
Соединение	Кабель: 1 м , 6 х 0,75 мм²	Кабель: 1 м , 6 х 0,75 мм²
Подключение Ethernet	Разъем RJ45	Разъем RJ45
Параллельное управление	Возможно (с учетом производительности)
Функциональные данные
Кривая расхода	Равно-процентная, оптимизирована в диапазоне открытия (может быть изменена на линейную)
Уровень утечки	A , Герметичен	A , Герметичен
Трубное соединение	Внутренняя резьба	Фланцы PN16
Положение установки	От вертикального до горизонтального (относительно штока)
Тех. обслуживание	Не требуется	Не требуется
Ручное управление	Выведение из зацепления механического редуктора с помощью кнопки, может фиксироваться
Измерение потока
Принцип измерения	Ультразвуковое измерение расхода среды	Магнитное индуктивное измерение расхода среды
Точность измерения	±6% (от 25% до 100% от Vnom )	±6% (от 25% до 100% от Vnom )
Примечание к точности измерения	±2% (от 25...100% Vnom) при 20°С / 0% гликоля
Минимальный измеряемый поток	1% при Vnom	2,5 % при Vnom
Измерение температуры
Точность измерения абсолютной температуры	±0,6 °С при 60 °С (PT1000 Класс В)	±0,6 °С при 60 °С (PT1000 Класс В)
Точность измерения разницы температуры	±0,23 K при ΔT = 20 К	±0,23 K при ΔT = 20 К
Разрешение	0,05 °С	0,05 °С
Безопасность
Класс защиты	III (для низких напряжений) III	(для низких напряжений)
Степень защиты корпуса	IP54 (при применении защиты RJ45 разъема)
Электромагнитная совместимость	СЕ в соответствии с 2004/108/ЕС	СЕ в соответствии с 2004/108/ЕС
Номинальный импульс напряжения	0,8 кВ	0,8 кВ
Температура окружающей среды	–30…50 °С	–10…50 °С
Температура хранения	–40…80 °С	–20…80 °С
Влажность окружающей среды	95% отн., не конденсир.	95% отн., не конденсир.
Материалы
Тело клапана	Латунь	Чугун GG25 с защитным покрытием
Измерительный участок	Никелированная латунь	Чугун GGG50 с защитным покрытием
Запирающий элемент	Нержавеющая	сталь Нержавеющая сталь
Шток	Нержавеющая сталь	Нержавеющая сталь
Уплотнение штока	О-образное кольцо	EPDM EPDM Perox
Погружная гильза	Латунь	Нержавеющая сталь
Фрагмент для установки датчика температуры	Никелированная латунь

Электрическое подключение



Функционирование при работе в сети MP-Bus



Размеры / вес
