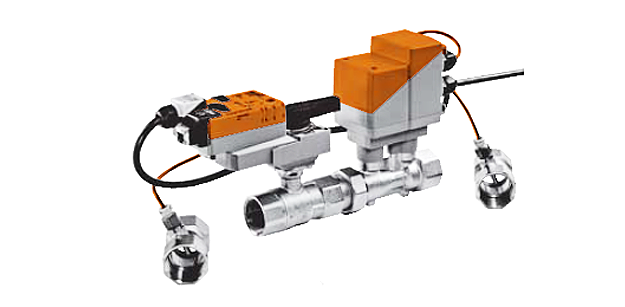

EP050R+MP седельный клапан Belimo является аналогом клапана Danfoss арт. AQT 003Z1971

Сравнительная таблица:

Клапан комбинированный Belimo EP050R+MP используется для плавного управления потоком рабочей среды в отопительных системах, а также в системах обработки воздуха в зданиях. Применяется в контурах закрытого типа.

• Напряжение (Unom) – 24 В
• Управление либо аналоговым сигналом, либо с помощью MP-Bus сети
• С функцией конвертации сигналов от датчиков и контактов переключения



EP050R+MP седельный клапан Belimo является аналогом клапана Danfoss арт. AQT 003Z1971

Сравнительная таблица:

Клапан	Тип	DN	V max (m3/h)	°C	Привод
AQT 003Z1971	2-way	50	12	120	AME 435 QM
EP050R+MP	2-way	50	32	120

Клапан комбинированный Belimo EP050R+MP используется для плавного управления потоком рабочей среды в отопительных системах, а также в системах обработки воздуха в зданиях. Применяется в контурах закрытого типа.

• Напряжение (Unom) – 24 В
• Управление либо аналоговым сигналом, либо с помощью MP-Bus сети
• С функцией конвертации сигналов от датчиков и контактов переключения

Описание

Belimo EP050R+MP – это новое поколение независимых от разности давлений клапанов серии PICCV, позволяющих настраивать расход рабочей среды.

Функционал клапана EP050R+MP включает 4 основные функции:

1. Управление потоком рабочей среды с помощью электропривода;
2. Измерение и фиксация расхода среды;
3. Автоматическое балансирование системы;
4. Запирание потока среды.

Так как клапан не зависит от разности давлений и нет необходимости ее расчета для определения значений KVS, то при подборе органа регулирования достаточно ориентироваться только на расход рабочей среды. За счет корректирующего поток диска в конструкции клапана обеспечивается наивысшая степень регулирования, а 100% герметичность позволяет достигать максимально энергоэффективной работы.

Функция автоматического балансирования системы в динамическом режиме дает возможность оперативно настраивать необходимый расход среды.

Принцип действия

Конструкция клапана EP050R+MP включает из 3 элемента:

1. Регулирующий кран шарового типа со встроенным корректирующим диском;
2. Электрический привод;
3. Трубку для измерения расхода со встроенным датчиком и контроллером.

Расход рабочей среды программируется на электроприводе в интервале от Vnom до Vmax, где Vmax - это максимальный расход, который связан с верхним значением управляющего сигнала 10 В. В клапане EP050R+MP поддерживается равнопроцентный расход среды, поэтому взаимосвязь управляющего сигнала и расхода тоже равнопроцентная. Управление клапаном EP050R+MP осуществляется либо согласно стандартному сигналу от 0(2) до 10 В (по умолчанию, могут задаваться пользовательские настройки), либо через сеть MP-Bus.

Когда рабочая среда проходит через трубку, ее расход фиксируется датчиком, а затем сопоставляется с запрограммированным значением. После этого на основании рассогласованного сигнала фактическое значение приводится в соответствие с заданным за счет поворота шара крана в необходимую позицию. Благодаря автоматическому балансированию системы постоянно поддерживается заданный расход рабочей среды.

Расход рабочей среды может быть настрое в интервале от 30 до 100% от Vnom до Vmax. Минимальное количество среды, которое можно контролировать, - 1% от Vnom. Если поток среды менее 1%, то поток фиксируется электронным способом с помощью сигнала U5, который также показывает текущее положение клапана. Значение разности давлений для поддержания заданного расхода рассчитывается по формуле Vmax/Vnom.

Для заказа клапана Belimo EP050R+MP и уточнения стоимости звоните по телефону 8 (499) 201-22-47.

Скидки и цены на оптовые заказы обсуждаются персонально.

Гарантия на кран Belimo EP050R+MP – 5 лет со дня покупки. Паспорт и сертификат соответствия прилагаются.

Обзор типов

Тип	DN(мм)	DN(дюйимы)	Vnom(Л/c)	Vnom(Л/мин.)	Kvs теор.(м3/час)	PN	n(gl)
EP015R+MP	15	1/2	0.35	21	2.9	16	3.2
EP020R+MP	20	3/4	0.65	39	4.9	16	3.2
EP025R+MP	25	1	1.15	69	8.6	16	3.2
EP032R+MP	32	1 1/4	1.8	108	14.2	16	3.2
EP040R+MP	40	1 1/2	2.5	150	21.3	16	3.2
EP050R+MP	50	2	4.8	288	32.0	16	3.2
P6065W800E-MP	65	2½	8	480	45	16	3.2
P6080W1100E-MP	80	3	11	660	65	16	3.2
P6100W2000E-MP	100	4	20	1200	115	16	3.2
P6125W3100E-MP	125	5	31	1860	175	16	3.2
P6150W4500E-MP	150	6	45	2700	270	16	3.2



Технические характеристики



Электричество
Unom, частота тока	24 В, 50 Гц
Интервал Unom	От 19,2 до 28,8 В~ От 21,6 до 28,8 В=
Мощности (N)	4,5 ВА – расчетное значение 5 Вт – потребление N в процессе работы 3,9 Вт – потребление N  в покое
Присоединение к питанию	Кабельное: 100 см ,4 х 0,75 мм2
Одновременное управление	Да, нужно учитывать производительность
Функциональность
Момент силы двигателя	20 Нм
Управляющие сигналы (по умолчанию)	Сигнал Y: 0 – 10 В Рабочий интервал Y: 2 – 10 В Сигнал обр. связи U: 2 - 10 В
Управляющие сигналы (настройки пользователя)	Сигнал Y: 0,5 – 24 В на входе, 8,5 – 32 В на выходе Сигнал обр. связи U: 0,5 – 8 В на входе, 2 – 10 В на выходе
Допустимый шум при работе	≤ 45 дБ
Настройка Vmax	От 30 до 100% от Vnom
Погрешность управляющего сигнала	+/- 10% (от 25% до 100% Vnom) +/- 6% (от 25% до 100% Vnom) для t +20°C, для гликоля 0%
Рабочая среда	Вода, в том числе содержащая не более ½ гликоля
t рабочей среды	От -10°С до +120°С
∆Ps (давление запир-ее)	1400 кПа
∆Pmax (давление дифферен-ое)	350 кПа – при обычном режиме работы 200 кПа – при бесшумном режиме работы
Расходная кривая	Равнопроцентная, с оптимизацией в точке открытия (возможно изменить на линейную)
Герметичность крана	Полная
Соединение с трубой	При помощи резьбы внутри
Позиции установки	2 позиции относительно штока: вертикально/горизонтально
Сервисное обслуживание	Нет
Управление вручную	Есть, активируется нажатием кнопки на корпусе, ручная блокировка
Измерение потока рабочей среды
Способ измерения	Ультразвук
Погрешность при фиксации потока	+/- 6% (25 - 100% от Vnom) +/- 2% (25 - 100% от Vnom) при t +20°C, для гликоля 0%
Наименьший поток среды, который может быть измерен	миним. 1% при Vnom
Надежность эксплуатации
Защита от поражения током	Только низкие значения U (3-й класс)
Протокол защиты корпуса	IP54
ЭМС	Согл. директиве 2004/108/ЕС
Импульсное Unom	0,8 кВ
t окружающего воздуха	От -30°С до +50°С
t для хранения привода	От -40°С до +80°С
Влажность воздуха отн.	95%, конденсат не образуется
Материалы клапана
Корпус	Латунь
Зона для измерения	Латунь никелиров.
Шток / элемент запирания	Сталь антикорроз.



Описание устройства

Точность регулирования

Благодаря минимальной погрешности датчика для фиксации расхода рабочей среды, а также специально сформированным управляющим параметрам в клапане Belimo EPIV EP050R+MP обеспечивается высокая точность управления.

Измерение маленького количества среды

В случаях, когда через клапан проходит количество среды меньшее 1% от Vnom, его фиксация осуществляется электронным способом с помощью сигнала U5.

Открытие и закрытие клапана

Клапан закрыт до тех пор, пока не будет подан сигнал Y, равный 1% от Vnom. Как только поступает данный сигнал, клапан открывается, а при сигнале свыше этого значения управление происходит согласно расходной кривой. Если значение расхода среды опускается до 0,5% от Vnom, то клапан сразу закрывается.

Замена сигнала Y

В случаях, когда управляющим является аналоговый сигнал интервале от 0 до 10 В, предусмотрена возможность изменения способа управления. Тогда либо установке Vmax, либо Qmax будет соответствовать 0% сигнала управления, а при 100% сигнале клапан будет закрыт.

Преобразование сигналов, поступающих от датчика

Чтобы передать сигнал от датчика, который измеряет расход среды, с помощью MP-Bus в систему более высокого уровня используется MP привод, осуществляющий конвертацию и передачу сигнала (аналог/цифровой).

Пользовательские настройки

В клапане Belimo EPIV EP050R+MP предусмотрена возможность индивидуально настраивать начальные и финишные значения сигналов Y и U с помощью устройства ZTH EU либо программы MFT-P. От производителя электропривод поступает с базовыми настройками.

Гидравлическое балансирование системы

В клапане EPIV EP025R+MP есть встроенный веб-сервер, с помощью которого можно мониторить и оперативно настраивать расход среды непосредственно на устройстве. В случае, когда устройство встроено в управляющую систему, то можно проводить балансировку сразу через нее.

Управление вручную

Для активации управления вручную нужно нажать на кнопку, расположенную на корпусе, после чего редуктор выйдет из зацепленного состояния и останется в таком положении, пока блокировка не будет снята.

Надежность эксплуатации

В устройстве Belimo EPIV EP050R+MP обеспечивается высокая степень защиты от перегрузок благодаря автоматическому отключению после прохождения финальных позиций, без использования концевых выключателей.

Основная позиция

При первой подаче электропитания (начало эксплуатации / выход из ручного режима) электропривод по умолчанию переходит в основную позицию. После этого позиции устройства определяются согласно управляющему сигналу.

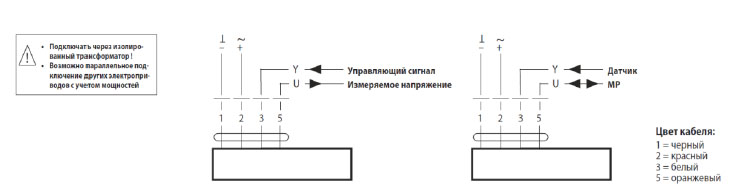

Электрическое подключение

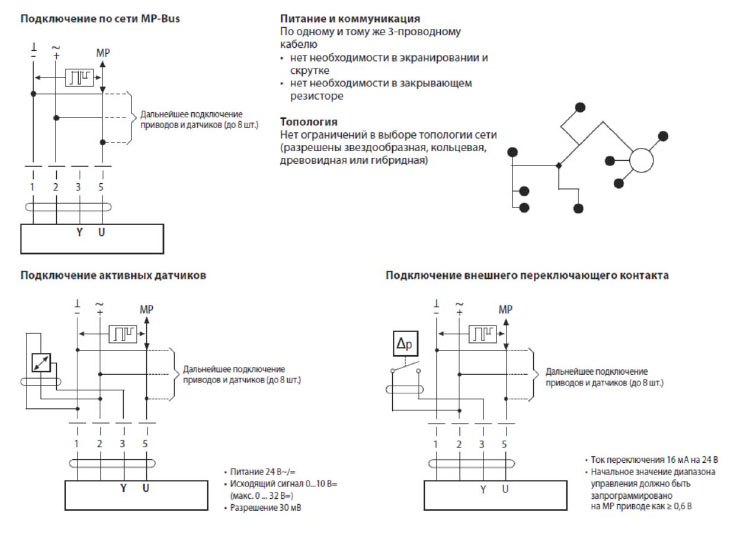

Функционирование при работе в сети MP-Bus

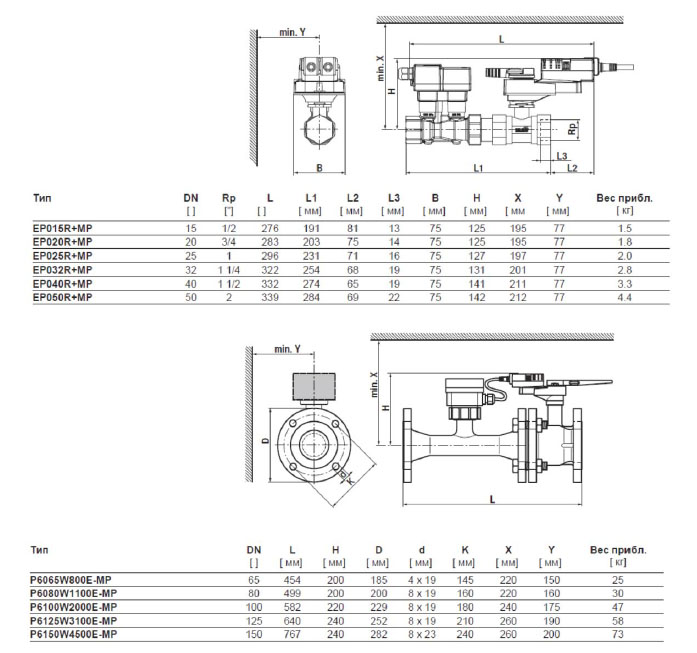

Размеры / вес
