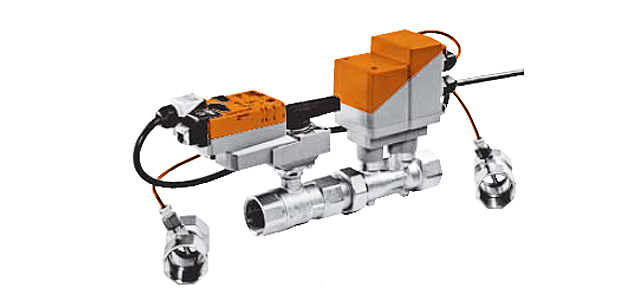

EP040R+MP седельный клапан Belimo является аналогом клапана Danfoss арт. AQT 003Z1970

Сравнительная таблица:

Клапан комбинированного типа Belimo EPIV EP040R+MP применяется в отопительных системах, а также в области обработки воздуха в зданиях. Осуществляет регулирование расхода рабочей среды в контурах закрытого типа.

• Напряжение (U_номин) = 24 В
• Коммуникации стандартным способом либо по MP-Bus сети
• Опция конвертации сигналов от датчиков и контактов, передающих данные



EP040R+MP седельный клапан Belimo является аналогом клапана Danfoss арт. AQT 003Z1970

Сравнительная таблица:

Клапан	Тип	DN	V max (m3/h)	°C	Привод
AQT 003Z1970	2-way	40	7,5	120	AME 435 QM
EP040R+MP	2-way	40	21,3	120

Клапан комбинированного типа Belimo EPIV EP040R+MP применяется в отопительных системах, а также в области обработки воздуха в зданиях. Осуществляет регулирование расхода рабочей среды в контурах закрытого типа.

• Напряжение (U_номин) = 24 В
• Коммуникации стандартным способом либо по MP-Bus сети
• Опция конвертации сигналов от датчиков и контактов, передающих данные

Описание

Клапан Belimo EPIV EP040R+MP – следующее поколение серии клапанов PICCV, позволяющих настраивать расход рабочей среды, который не зависит от разности давлений в начальной и конечной точках.

Функционально клапан EPIV EP040R+MP выполняет 4 функции:

- Осуществляет фиксацию и измерения потока среды;

- Управляет потоком за счет электропривода в конструкции;

- Автоматически балансирует систему;

- Запирает поток среды.

Так как при определении значений Kvs не нужно рассчитывать разность давлений, то при выборе регулирующего устройства достаточно учитывать расход рабочей среды. В конструкцию крана встроен корректирующий диск, благодаря которому обеспечивается высокая степень регулирования. Кроме того, за счет 100% герметичности крана достигается максимальная энергоэффективность в работе. Функция автоматического балансирования системы в динамическом режиме дает возможность быстро настраивать нежный расход среды.

Принцип действия

Конструкция клапана EPIV EP040R+MP включает 3 составляющие:

 - Кран шарового типа со встроенным корректирующим диском;

 - Электропривод;

 - Трубка для измерения с установленным датчиком и контроллером.

Значение предельного расхода среды задается на электроприводе в интервале от V_номин  до V_макс и сразу связывается с максимальным значением управляющего сигнала 10 В. В клапане EPIV EP040R+MP обеспечивается равнопроцентная зависимость величины расхода среды от сигнала управления.

Управление электроприводом в клапане EPIV EP040R+MP происходит через аналоговый сигнал в стандартном интервале от 0(2) до 10 В. Также возможен вариант управления по сетям MP-Bus или BACnet. Принцип работы клапана следующий. Как только поток рабочей среды проходит через трубку для измерения, его величина сразу фиксируется датчиком. После этого на электроприводе это значение сравнивается с установленным, и на основании рассогласованного сигнала привод поворачивает шар крана в такое положение, чтобы привести измеренное значение в соответствие с установленным. Положение шара напрямую зависит от разности давлений в клапане, но за счет функции балансировки в автоматическом режиме заданный расход среды сохраняется на постоянно основе.

Предельное значение расхода среды V_макс задается от 30 до 100% от V_номин. Минимальный поток, который можно измерять датчиком и контролировать – 1% от V_номин. Значение расхода может быть измерено электронным способом сигналом U5, который также показывает текущее положения клапана. Для эффективного поддержания заданной величины расхода минимальная разность давлений рассчитывается по формуле V_макс / V_номин, но составляет не менее 2 кПа.

Для уточнения стоимости и оформления заказа на клапан EPIV EP040R+MP звоните по телефону 8 (499) 201- 22-47.

Скидки и оптовые цены предоставляются после индивидуального обсуждения.

Гарантия на клапан EPIV EP040R+MP – 5 лет со дня покупки. К устройству прилагаются паспорт и сертификат соответствия.

Обзор типов

Тип	DN(мм)	DN(дюйимы)	Vnom(Л/c)	Vnom(Л/мин.)	Kvs теор.(м3/час)	PN	n(gl)
EP015R+MP	15	1/2	0.35	21	2.9	16	3.2
EP020R+MP	20	3/4	0.65	39	4.9	16	3.2
EP025R+MP	25	1	1.15	69	8.6	16	3.2
EP032R+MP	32	1 1/4	1.8	108	14.2	16	3.2
EP040R+MP	40	1 1/2	2.5	150	21.3	16	3.2
EP050R+MP	50	2	4.8	288	32.0	16	3.2
P6065W800E-MP	65	2½	8	480	45	16	3.2
P6080W1100E-MP	80	3	11	660	65	16	3.2
P6100W2000E-MP	100	4	20	1200	115	16	3.2
P6125W3100E-MP	125	5	31	1860	175	16	3.2
P6150W4500E-MP	150	6	45	2700	270	16	3.2



Технические характеристики



Электричество
Uномин / частота тока	24 В / 50 Гц
Диапазон номинального напряжения	От 19,2 до 28,8 В~ От 21,6 до 28,8 В=
Мощности (N)	4,5 ВА – расчетное значение N 5 Вт – N в рабочем состоянии 3,9 Вт – N в покое
Присоединение к питанию	Кабельное, длина - 100 см ,4 х 0,75 мм2
Одновременное управление	Предусмотрено
Функциональность
Момент силы двигателя	10 Нм
Сигналы управления (заводские настройки)	Управляющий Y: 0 – 10 В Диапазон работы Y: 2 – 10 В Обратная связь U: 2 – 10 В
Сигналы управления (пользовательские настройки)	Управляющий Y: 0,5 – 24 В (старт) / 8,5 – 32 В (финиш) Обратная связь U: 0,5 – 8 В (старт) / 2 – 10 В (финиш)
Допустимый шум при работе	≤ 45 дБ
Настройка Vмакс	В интервале от 30 до 100% от Vномин
Погрешность сигнала Y	Отклонение +/- 10% (25 - 100% Vномин) Отклонение +/- 6% при t 20°С (25 - 100% Vномин; 0% для гликоля)
Рабочая среда	Вода и гликолевые растворы (не более ½ гликоля)
t рабочей среды	От -10 °С до +120°С
Ps – запир. давление	1400 кПа
∆Pмакс – диффер. давление	350 кПа – стандартный режим 200 кПа – бесшумный режим
Расходная кривая	Равнопроцентная, в зоне открытия оптимизирована (моно заменить на линейную)
Герметичность крана	Полная
Присоединение к трубе	С помощью резьбы внутри крана
Варианты установки	2 установочных положение по отношению ко штоку – вертикально/горизонтально
Поддержка тех. службы	Нет
Управление вручную	Есть. Активации режима нажатием кнопки на корпусе, ручная блокировка
Измерение потока среды
Измерительный способ	Ультразвук
Погрешность	Отклонение +/- 6% (25 - 100% Vномин) Отклонение +/- 2% при t 20°С (25 - 100% Vномин; 0% для гликоля)
Минимально допустимое количество среды, которое можно измерить	1% от Vномин
Надежность
Защита от поражения током	Низкие значения U (III класс)
Защита корпуса	ID54
ЭМС	По директиве 2004/108/ЕС
Импульсное Uномин	0,8 кВ
Окружающая t	От -30°С до +50°С
t хранения	От -40°С до +80°С
Влажность воздуха относит.	95%, без конденсации
Материалы деталей клапана
Корпус	Латунь
Зона для измерения расхода среды	Латунь, покрытая никелем
Элемент запирания / шток	Антикоррозионная сталь



Описание устройства

Точность управления

Благодаря точности измерений расхода среды датчиком, а также специально сформированным управляющим параметрам в клапане Belimo EPIV EP040R+MP обеспечена максимальная точность управления.

Фиксирование небольшого количества среды

Если поток среды, проходящий через клапан в открытом состоянии, слишком мал (менее 1% от V_номин), то значение расхода фиксируется электронным способом (сигнал U5).

Открывание/закрытие клапана

Клапан EPIV EP040R+MP будет оставаться в закрытом состоянии, пока не поступит сигнал Y, равный 1% от V_номин. Когда это значение превысится, управление открытием клапана происходит уже в соответствии с расходной кривой и сохраняется таким, пока расход снова не достигнет 1%. Расход сохраняется на уровне 1% от V_номин до тех пор, пока не опустится ниже 0,5%, после этого клапан закрывается.

Замена сигнала Y

Замена сигнала Y возможна в случаях, когда в роли управляющего выступает стандартный аналоговый сигнал. Тогда установке V_макс/ Q_макс будет соответствовать 0% сигнала управления, а при 100% сигнале клапан будет закрыт.

Преобразование сигналов от датчика

Чтобы передать сигнал от измеряющего расход среды датчика через MP-Bus, в систему более высокого уровня используется MP привод, осуществляющий конвертацию и передачу сигнала (аналог/цифровой).

Пользовательские настройки эксплуатации

По умолчанию электропривод EPIV EP040R+MP настроен для наиболее часто встречающихся ситуаций эксплуатации. Пользователь может сам настроить входные и финальные сигналы с помощью программаторов ZTH EU либо MFT-P.

Гидравлическое балансирование системы

В клапане EPIV EP040R+MP предусмотрен встроенный web-сервер, позволяющий контролировать и оперативно настраивать предельный расход среды сразу на устройстве. В случае, когда устройство интегрировано в управляющую систему, то можно проводить балансировку сразу через нее.

Управление вручную

Для активации режима ручного управления клапаном EPIV EP040R+MP на корпусе находится кнопка, после нажатия на которую происходит выведение редуктора из зацепленного состояния. Опция ручного блокирования.

Защита от перенапряжения

В клапане EPIV EP040R+MP обеспечена высокая надежность эксплуатации за счет опции автоматического отключения, как только привод достигнет финальных позиций.

Базовая позиция

При 1-ой подаче питания (начало эксплуатации или выход из режима управления вручную) электропривод переходит в базовую позицию. После этого положения привода определяется управляющим сигналом.

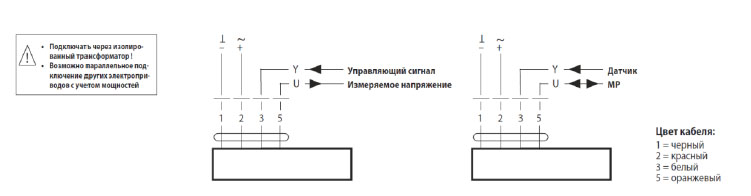

Электрическое подключение

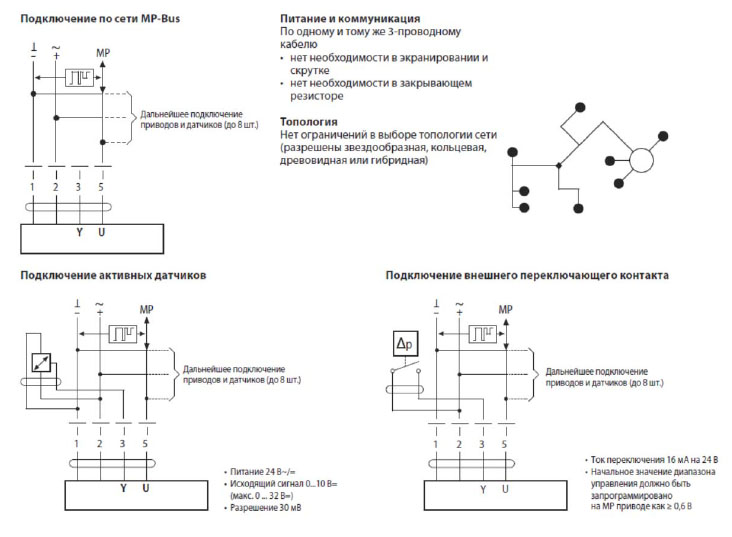

Функционирование при работе в сети MP-Bus

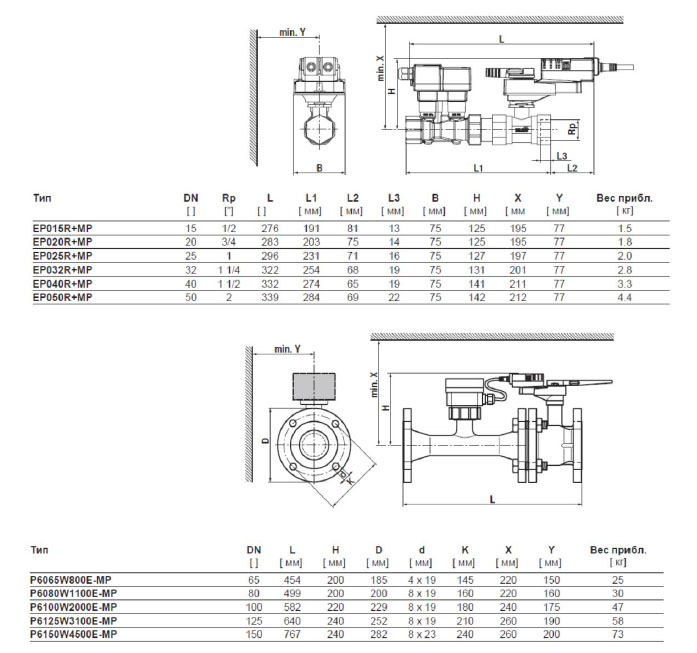

Размеры / вес
