Клапан BELIMO EP032R+MP

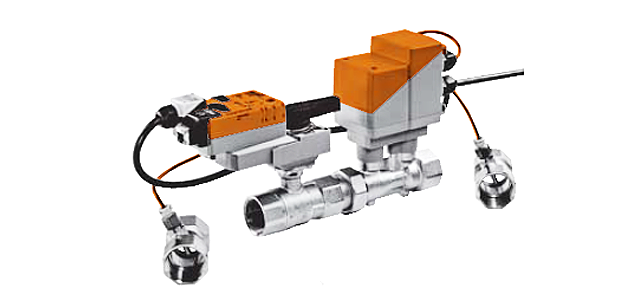

2-ходовые электронные регулирующие шаровые краны, независимые от изменения давления EP032R+MP

  • Номинальное напряжение 24 В~/=
  • Управление: плавное регулирование
  • Для закрытых систем горячей и холодной воды
  • Для плавного регулирования водяного потока в системах обработки воздуха и системах отопления
  • Коммуникация по Belimo MP-Bus или обычным путем
  • Конвертирование сигналов активных датчиков и переключающих контактов
  • Номинальное напряжение 24 В~/=
  • Управление: плавное регулирование
  • Для закрытых систем горячей и холодной воды
  • Для плавного регулирования водяного потока в системах обработки воздуха и системах отопления
  • Коммуникация по Belimo MP-Bus или обычным путем
  • Конвертирование сигналов активных датчиков и переключающих контактов

Описание

EPIV (Electronic Pressure Independent Valve - комбинированный клапан EP032R+MP с настраиваемым расходом, не зависящим от перепада давления) является следующим этапом в развитии линейки клапанов Белимо EP032R+MP PICCV (Pressure Independent Characterised Control Valve). Новые клапаны EP032R+MP EPIV ДУ 15-150 дополняют существующие клапаны PICCV ДУ 15-50 мм.

Клапаны EPIV EP032R+MP выполняют четыре функции - измерение расхода, управление с помощью электропривода, динамическую балансировку системы и запорную функцию. Значительно упрощается корректный подбор регулирующего органа - не требуется расчет перепадов давления для определения Kvs, подбор осуществляется только по расходу тепло- или холодоносителя. С помощью корректирующего диска специального сечения достигается максимальное качество регулирования, а полная герметичность клапана обеспечивает дополнительное энергосбережение. Настройка системы (расходов) осуществляется максимально просто и быстро. Балансировка системы происходит автоматически (динамическая балансировка).

Принцип действия

EPIV состоит из трех частей - регулирующего шарового клапана с коррекционным диском, измерительной трубки с расположенным на ней датчиком скорости среды и контроллером, а также электропривода. На электроприводе устанавливается максимальное значение расхода Vmax в диапазоне от Vnom. При этом установленное значение Vmax автоматически привязывается к верхней границе диапазона управляющего сигнала (как правило, 10 В). Поскольку клапан обладает равнопроцентной характеристикой регулирования, зависимость расхода от величины управляющего сигнала также является равнопроцентной.

Стандартный управляющий сигнал электропривода (заводская уставка) - 0(2)...10 В. Привод может также работать в сети BACnet или МР bus. Расход тепло-/холодоносителя, протекающего через измерительную трубку, измеряется с помощью датчика. В вычислительном блоке электропривода измеренное датчиком значение расхода сравнивается с заданным значением. Формируется сигнал рассогласования, на основании которого электропривод перемещает шар регулирующего шарового клапана в необходимое положение. Угол поворота шара а изменяется в зависимости от изменения перепадов давлений в системе, при этом осуществляется динамическая балансировка системы и обеспечивается поддержание необходимого расхода среды.

Максимальное значение расхода Vmax может быть задано в диапазоне 30...100% от номинального паспортного значения Vnom для EPIV DN 15-50 или 45. ..100% от Vnom для EPIV DN 65-150. При этом наименьшее эффективно контролируемое количество тепло- или холодоносителя составляет 1% от Vnom для EPIV DN 15-50 или 2,5% от Vnom для EPIV DN 65-150. Обратная связь U5 отображает измеренное значение расхода в вольтах (2...10 В=). Кроме того, обратная связь U5 может отображать угол открытия клапана. Минимальный перепад давления на клапане Apmin для корректной работы (стабильного поддержания расхода) зависит от DN клапана и соотношения Vmax / Vnom. Значения Apmin находятся в диапазоне от 2 кПа и выше (см. далее).

Купить кран БЕЛИМО EP032R+MP а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на регулирующий кран БЕЛИМО EP032R+MP мы обсуждаем индивидуально.

На кран BELIMO EP032R+MP распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.



Обзор типов

ТипDN(мм)DN(дюйимы)Vnom(Л/c)Vnom(Л/мин.)Kvs теор.(м3/час)PNn(gl)
EP015R+MP 15 1/2 0.35 21 2.9 16 3.2
EP020R+MP 20 3/4 0.65 39 4.9 16 3.2
EP025R+MP 25 1 1.15 69 8.6 16 3.2
EP032R+MP 32 1 1/4 1.8 108 14.2 16 3.2
EP040R+MP 40 1 1/2 2.5 150 21.3 16 3.2
EP050R+MP 50 2 4.8 288 32.0 16 3.2
P6065W800E-MP 65 8 480 45 16 3.2
P6080W1100E-MP 80 3 11 660 65 16 3.2
P6100W2000E-MP 100 4 20 1200 115 16 3.2
P6125W3100E-MP 125 5 31 1860 175 16 3.2
P6150W4500E-MP 150 6 45 2700 270 16 3.2



Технические характеристики



 EP..R+MP
Электрические параметры
Номинальное напряжение 24 В - 50 Гц /24 В=
Диапазон номинального напряжения 19,2...28,8 В ~ / 21,6...28,8 В=
Расчетная мощность DN 15...25 3,5 ВА/ь
Потребляемая мощность:
во время вращения
в состоянии покоя
DN 15...25 4 Bt /DN 3 2 .5 0 5 Вт
DN 15...25 3,7 Вт / DN 3 2 .5 0 3,9Вт
Соединение Кабель: 1 м ,4 х 0.75 мм 2
Параллельное управление Возможно (с учетом производительности)
Функциональные данные
Крутящий момент (номинальный) 5 Нм (DN 1 5 .2 5 ) /1 0 Нм (DN 32+40) /2 0Н м (DN 50)
Позиционирующий сигнал Y
Рабочий диапазон Y
О...ЮВ =
2...10В =
Рабочий сигнал Y настраиваемый Старт 0 .5 .2 4 В = Стоп 8 .5 .3 2 В=
Сигнал обратной связи U 2...10В =
Сигнал обратной связи U настраиваемый Старт 0 .5 .8 В =
Стоп 2 .1 0 В =
Уровень шума двигателя 45 дБ (А)
Настраиваемая величина расхода Vmax 30...100% от Vnom
Точность управления ±10% (от 25...100% Vnom)
Примечание к точности управления ±6% (от 25...100% Vnom) при 20оС /0% гликоля
Среда Холодная и горячая вода (содержание гликоля макс 50%)
Температура среды -10 °С ... +120оС
Запирающее давление APs 1400
Дифференциальное давление APmax 350 кПа
Дифференциальное давление APmax 200 кПа для бесшумной работы
Кривая расхода Равно-процентная, оптимизирована в диапазоне открытия (может быть изменена на линейную)
Уровень утечки A , Герметичен
Трубное соединение Внутренняя резьба
Положение установки От вертикального до горизонтального (относительно штока)
Тех. обслуживание Не требуется
Ручное управление Выведение из зацепления механического редуктора с помощью кнопки, может фиксироваться
Измерение потока
Принцип измерения Ультразвуковое измерение
Точность измерения ±6% (от 25% до 100% от Vnom )
Примечание к точности измерения ±2% (от 25...100% Vnom) при 20оС / 0% гликоля
Минимальный измеряемый поток 1% при Vnom
Безопасность
Класс защиты III (для низких напряжений)
Степень защиты корпуса ID54
Электромагнитная совместимость СЕ в соответствии с 2004/108/ЕС
Номинальный импульс напряжения 0.8 кВ
Температура окружающей среды -3 0 .5 0 °С
Температура хранения -4 0 .8 0 °С
Влажность окружающей среды 95% отн., не конденсир.
Материалы
Тело клапана Латунь
Измерительный участок Никелированная латунь
Запирающий элемент Нержавеющая сталь
Шток Нержавеющая сталь



Описание устройства

Характеристики регулирования

Специально сконфигурированные параметры управления в связи с точным датчиком расхода обеспечивают стабильное качество управления. Они, однако, не подходят для быстрых процессов управления, напр, для управления потоком воды бытового назначения.

Определения

  • Vnom - максимально возможное значение расхода при значении скорости теплоносителя от 2 до 2,4 м/с в трубопроводе соответствующего диаметра. Например, для ДУ65 сечение трубопровода составляет ориентировочно 0,065м2 * 3,14 / 4 = 0,0033 м2. При скорости 2,4 м/с, расход составит 480 л/мин или 28,8 мЗ/час.
  • Vmax - максимальное значение расхода в системе. Задается в диапазоне 30...100% от Vnom для Energy Valve DN 15...50 и 45. ..100% от Vnom для Energy Valve DN 6 5 .150 . При этом Vmax соответствует управляющему сигналу 10 В.
  • Vmin - заводская уставка 0% (не может быть изменена). Производительность Qmax это установленный в режиме управления мощностью максимальный выход тепла на теплообменнике

Компенсация при низком расходе

При низкой скорости потока через открытый клапан, измеритель не может регистрировать его в пределах заданной погрешности. В таком случае расход учитывается электронным способом

Открывание клапана
Клапан остается закрытым до тех пор, пока не подан управляющий сигнал Y, соответствующий 1% (DN 15-50) и 2,5% (DN 65-150) от Vnom. Регулирование согласно характеристической кривой клапана активируется после того, как превышается это значение.

Закрывание клапана
Регулирование согласно характеристической кривой клапана активно до тех пор , пока расход не достигает 1 %(DN 15-50) и 2,5% (DN 65-150) от Vnom. Когда расход падает ниже этого значения, то он поддерживается на уровне 1% (2.5%) Vnom. Если расход падает ниже 0,5% Vnom согласно переменного управляющего сигнала Y, клапан закрывается.

Инверсия управляющего сигнала
Инверсия может быть осуществлена в случае применения аналогового сигнала в качестве управляющего. Это изменяет стандартный способ управления - в этом случае 0 % управляющего сигнала соответствует установке Vmax или Qmax, а в случае максимального управляющего сигнала клапан закрывается

Преобразователь для датчиков
Опция для подключения датчика (активный датчик или переключающий контакт). Электропривод МР выполняет функцию аналогового/цифрового преобразователя для передачи сигнала датчика по сети MP-bus в систему более высокого уровня

Электроприводы с устанавливаемыми параметрами
Заводские установки соответствуют наиболее общим случаям применения устройства,Входные и выходные сигналы могут быть изменены при помощи ZTH EU (сервисногоустройства BELIMO), или программы MFT-P.

Гидравлическая балансировка
Через интегрированный веб-сервер, максимальный расход (эквивалентно требованию 100%) можно регулировать непосредственно на самом устройстве, просто и надежно, в несколько шагов. Если устройство интегрировано в систему управления, то балансировка может осуществляться непосредственно с помощью системы управления.

Ручное управление
Возможно ручное управление при помощи кнопки (зубчатый редуктор выведен из зацепления пока кнопка нажата или заблокирована)

Высокая функциональная надежность
Электропривод защищен от перегрузок, не требует конечных выключателей и останавливается автоматически при достижении конечных положений

Базовое положение
При включении напряжения питания первый раз, например, при вводе в эксплуатацию или после нажатия переключателя «вывод редуктора из зацепления» электропривод перемещается в базовое положение.
Затем привод перемещается в положение, продиктованное управляющим сигналом.



Электрическое подключение

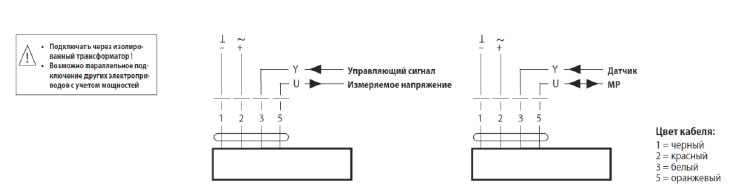

Электрическое подключение EP032R+MP

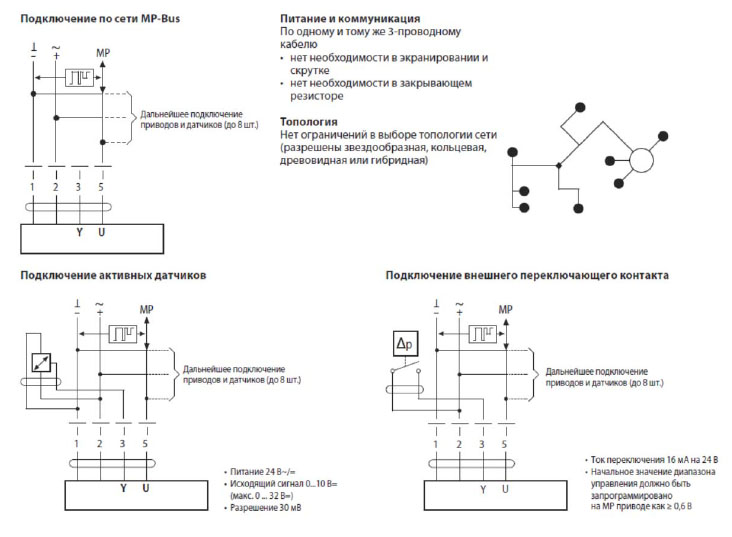

Функционирование при работе в сети MP-Bus

Функционирование при работе в сети MP-Bus EP032R+MP

Размеры / вес

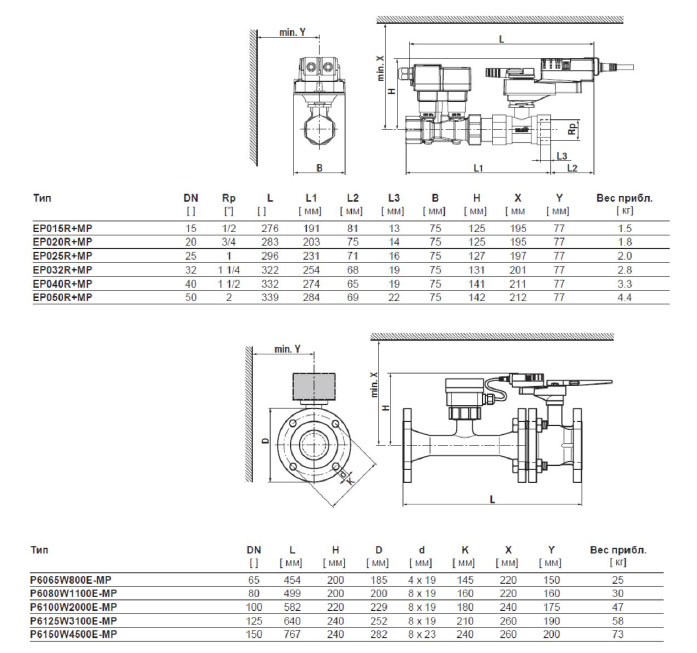

Размеры / весEP032R+MP



Скачать PDF



Скачать PDF (810 Кбайт)

Сертификат BELIMO (775 Кбайт)
