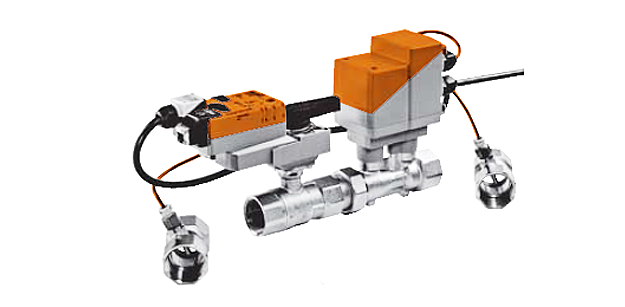

Клапан комбинированного типа Belimo EPIV EP015R+MP предназначен для регулирования водяного потока в отопительных системах, а также может применяться в сфере подготовки воздуха в помещениях. Подходит для закрытых контуров.

• Напряжение номинал (U_nom) – 24 В, 50 Гц
• Варианты управления: стандартный сигнал / через сети MP-Bus
• Опция конвертации сигналов (аналогового в цифровой) от датчиков и контактов переключения

Клапан комбинированного типа Belimo EPIV EP015R+MP предназначен для регулирования водяного потока в отопительных системах, а также может применяться в сфере подготовки воздуха в помещениях. Подходит для закрытых контуров.

• Напряжение номинал (U_nom) – 24 В, 50 Гц
• Варианты управления: стандартный сигнал / через сети MP-Bus
• Опция конвертации сигналов (аналогового в цифровой) от датчиков и контактов переключения

Описание

Модель клапана Belimo EPIV EP015R+MP – это следующая ступень в развитии серии независимых от разности давлений клапанов Belimo PICCV, позволяющих настраивать расход рабочей среды.

Функционал клапана Belimo EPIV EP015R+MP включает 4 основные опции:

1. Управление потоком теплоносителя посредством электропривода;
2. Измерение расхода теплоносителя с помощью датчика;
3. Автоматическое балансирование системы;
4. Запирание потока теплоносителя.

Так как при определении Kvs не нужно рассчитывать разность давлений в клапане, то можно ориентироваться только на расход рабочей среды при выборе регулирующего элемента, что значительно упрощает процесс. В конструкции клапана предусмотрен встроенный корректирующий диск, благодаря которому достигается максимально точное управление. А за счет того, что клапан 100% герметичен, обеспечена высокая степень энергоэффективности при работе.

Автоматическое балансирование системы (в динамическом режиме), позволяет настраивать и оперативно корректировать расход среды.

Принцип действия

Конструкция клапана Belimo EPIV EP015R+MP включает 3 элемента:

• Шаровой кран со встроенным корректирующим диском;
• Электропривод;
• Трубку для измерения расхода теплоносителя со встроенным датчиком и контроллером.

Расход теплоносителя (рабочей среды) настраивается на электроприводе в интервале от  V_nom  до V_max. Значение V_max при этом сразу закрепляется за наибольшим значением управляющего сигнала 10 В. Взаимосвязь расхода теплоносителя и управляющего сигнала – равнопроцентная, так же как и характеристика расхода рабочей среды.

Управление электроприводом в конструкции клапана Belimo EPIV EP015R+MP возможно двумя способами: аналоговым сигналом от 0 до 10 В и через сеть MP-Bus. Когда теплоноситель проходит через трубку для измерения, его расход фиксируется встроенным датчиком, а затем сопоставляется с заданным значением. После на основании рассогласованного сигнала фактическое значение приводится к заданному за счет поворота шара (регулирующего элемента) в нужную позицию. За счет автоматического балансирования системы вне зависимости от разности давлений всегда поддерживается заданное значение расхода рабочей среды.

Значение V_max (предельный расход теплоносителя) устанавливается в интервале от 30 до 100% от V_nom. Минимальное количество теплоносителя, который можно фиксировать датчиком и контролировать, равно не менее 1% от V_nom. Для фиксации расхода меньшего количества рабочей среды используется сигнал обратной связи U5 (фиксирует электронным способом, а также показывает текущее положение клапана). Чтобы поддерживать заданную величину расхода среды, минимальная разность давлений рассчитывается по формуле V_max / V_nom (от 2 и более кПа).

Для заказа клапана Belimo EPIV EP015R+MP, а также уточнения любой интересующей информации, звоните по телефону 8 (499) 201-22-47.

 Предоставление скидок и оптовых цен обсуждается индивидуально.

Гарантия на клапан Belimo EPIV EP015R+MP – 5 лет со дня приобретения. Паспорт изделия и сертификат соответствия прилагаются.

Обзор типов

Тип	DN(мм)	DN(дюйимы)	Vnom(Л/c)	Vnom(Л/мин.)	Kvs теор.(м3/час)	PN	n(gl)
EP015R+MP	15	1/2	0.35	21	2.9	16	3.2
EP020R+MP	20	3/4	0.65	39	4.9	16	3.2
EP025R+MP	25	1	1.15	69	8.6	16	3.2
EP032R+MP	32	1 1/4	1.8	108	14.2	16	3.2
EP040R+MP	40	1 1/2	2.5	150	21.3	16	3.2
EP050R+MP	50	2	4.8	288	32.0	16	3.2
P6065W800E-MP	65	2½	8	480	45	16	3.2
P6080W1100E-MP	80	3	11	660	65	16	3.2
P6100W2000E-MP	100	4	20	1200	115	16	3.2
P6125W3100E-MP	125	5	31	1860	175	16	3.2
P6150W4500E-MP	150	6	45	2700	270	16	3.2



Технические характеристики

Характеристики электричества
Unom	24 В, частота тока 50 Гц
Интервал Unom	19,2 (21,6) – 28,8 В
Мощности (N)	3,5 ВА – значение N в расчете 4 Вт – потребление N в процессе работы 3,7 Вт – потребление N в покое
Присоединение к питанию	Посредством кабеля, 100 см ,4 х 0,75 мм2
Одновременное управление	Да, нужно учитывать производительность
Функциональные характеристики
Момент силы	5 Нм
Управление (настройки по умолчанию)	Y сигнал (управл-й): 0 – 10 В Интервал Y: 2 – 10 В U сигнал (обрат. связь): 2 - 10 В
Управление (пользовательские настройки)	Y сигнал (управл-й): 0,5 – 24 В (старт); 8,5 – 32 В (финиш) U сигнал (обрат. связь): 0,5 – 8 В (старт); 2 – 10 В (финиш)
Шум двигателя в процессе работы	Максимум 45 дБ
Vmax настраиваемый	30 – 100% от Vnom
Отклонения при управлении	+/- 10% (25 – 100% от Vnom) +/- 6%, для t = 20°С (25 – 100% от Vnom  вода / 0% гликоль)
Рабочая среда (теплоноситель)	Вода и гликолевые растворы (не более ½ гликоля)
t рабочей среды	От -10°С до +120°С
∆Ps (запир. давление)	1400 кПа
∆Pmax	Стандартная работа: 350 кПа Бесшумная работа: 200 кПа
Кривая расхода	Равнопроцентная характеристика (можно изменить на линейную), в зоне открытия оптимизирована
Герметичность клапана	100%
Присоединение к трубе	С помощью резьбы внутри
Варианты установки	2 позиции: горизонтально либо вертикально по отношению ко штоку
Сервисная поддержка	Нет
Управление вручную	Есть. Активируется нажатием кнопки на корпусе, опция блокировки
Измерение потока теплоносителя
Способ замера	С помощью ультразвука
Отклонения при измерении	+/- 6% (25 – 100% от Vnom) +/- 2%, для t = 20°С (25 – 100% от Vnom  вода / 0% гликоль)
Наименьшее кол-во среды, которое может быть измерено	1% от Vnom
Безопасность эксплуатации
Защита от тока	Экстра-низкие U (3 класс)
Защита корпуса	Протокол IP54
ЭМС	Директива 2004/108/ЕС
Импульсное Unom	0,8 кВ
t окруж. воздуха при работе	От -30°С до +50°С
t при хранении	От -40°С до +80°С
Относительная влажность	95%, без конденсата
Материалы деталей клапана
Корпус	Латунь
Участок для замера расхода	Латунь никелир.
Шток / элемент запирания	Сталь антикорроз.



Описание устройства

Точные параметры управления

За счет высокой точности измерения датчиком в совокупности со специально сформированными управляющими параметрами достигается наивысшее качество управления.

Измерение небольшого количества теплоносителя

С помощью встроенного датчика можно измерять количество теплоносителя не менее 1% от V_nom. Меньшие значения фиксируется электронным способом с помощью сигнала U5.

Открытие/Закрытие клапана

Клапан Belimo EPIV EP015R+MP будет закрыт, пока не поступит сигнал управления Y, который соответствует 1% от V_nom. После этого клапан открывается, и если расход превышает 1% от V_nom, то он регулируется согласно расходной кривой, если нет, то расход поддерживается на уровне 1%.  Как только значение расхода теплоносителя опускается до 0,5% от V_nom, то контроллер подает сигнал о закрытии клапана.

Замена управляющего сигнала Y

Замена сигнала Y возможна в случаях, когда в качестве управляющего выступает аналоговый сигнал в стандартном интервале 0 – 10 В. В этом случае установке V_max либо Q_max будет соответствовать 0% сигнала управления, а при 100% сигнале происходит закрытие клапана.

Преобразование сигналов от датчика

Чтобы передать сигнал от измеряющего расход теплоносителя датчика по MP-Bus сети в систему более высокого уровня, используется MP привод, осуществляющий конвертацию и передачу сигнала (аналогово в цифровой).

Персональные настройки

От производителя клапан Belimo EPIV EP015R+MP поставляется с настройками для самых распространенных случаев эксплуатации. Для персональных настроек используется устройства ZTH EU или MFT-P.

Гидравлическое балансирование системы

В клапан EPIV EP015R+MP встроен web-сервер, который дает возможность мониторить и настраивать расход теплоносителя сразу на устройстве. В случае, когда устройство интегрировано в управляющую систему, то можно проводить балансировку через нее.

Управление вручную

Активация управления вручную осуществляется нажатием кнопки на корпусе, после чего редуктор выходит из зацепления – привод отсоединен до тех пор, пока кнопка в таком положении.

Защита от перегрузок при работе

За счет опции автоматической остановки после прохождения финальных позиций обеспечивается высокая степень надежности и защиты от перегрузок в процессе работы.

Базовая позиция

При подаче электропитания в первый раз (начало эксплуатации / выход из управления вручную) электропривод переходит в базовую позицию. После этого положения привода определяется управляющим сигналом.

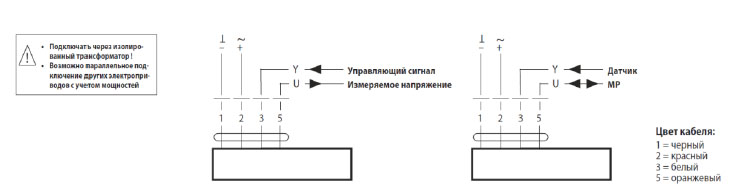

Электрическое подключение

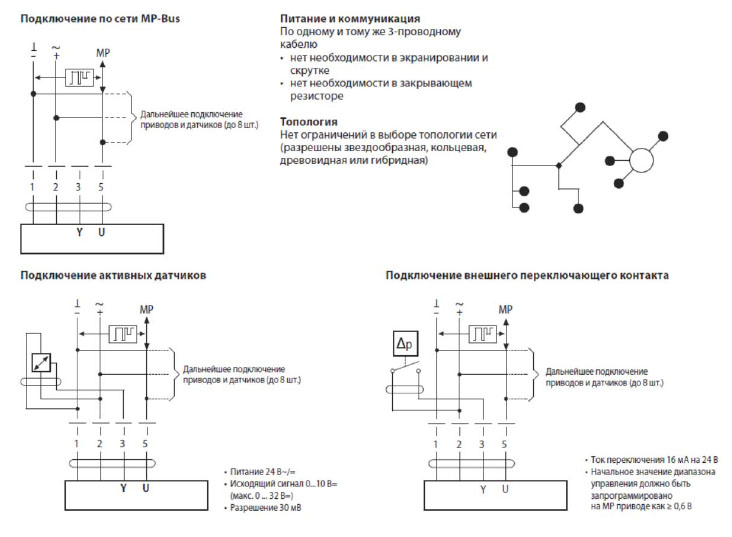

Функционирование при работе в сети MP-Bus

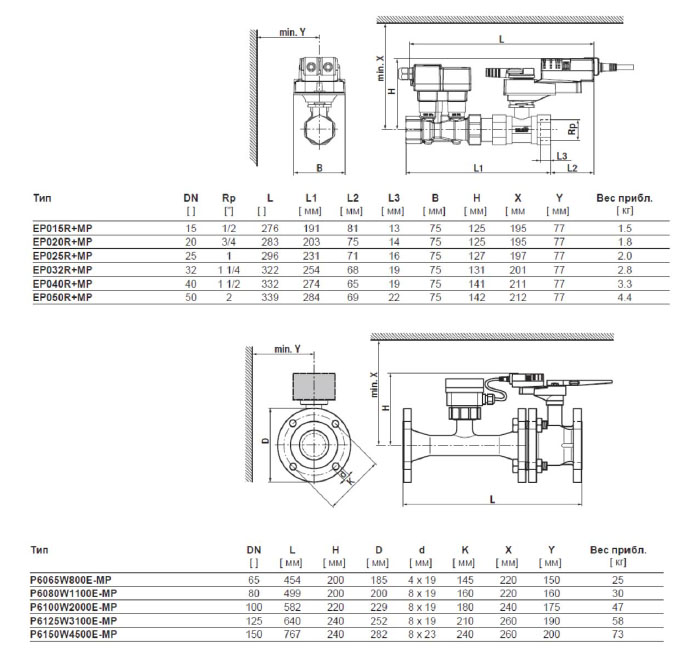

Размеры / вес
