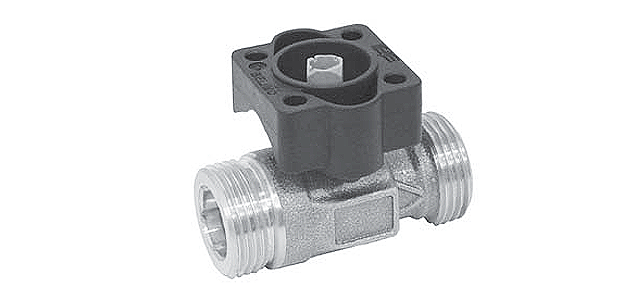

Регулирующий шаровой кран Belimo R409DK

2-ходовые регулирующие шаровые краны с доп. функциями (макс. 130°C) R409DK

2-ходовый регулирующий шаровой кран.

  • открытые и закрытые системы горячей и холодной воды
  • для плавного регулирования воды в системах подготовки воздуха и отопления
  • полностью герметичен
  • Тип R409DK
  • DN 10 [мм]
  • Kvs max 2,5 [м³/час]



2-ходовый регулирующий шаровой кран.

  • открытые и закрытые системы горячей и холодной воды
  • для плавного регулирования воды в системах подготовки воздуха и отопления
  • полностью герметичен
  • Тип R409DK
  • DN 10 [мм]
  • Kvs max 2,5 [м³/час]



Технические характеристики

2-ходовый регулирующий шаровой кран R409DK внешняя резьба.

Среда Холодная и горячая вода , питьевая вода,низкотемпературный пар
Температура среды Вода +2 °С … +130 °С
Пар +2 °С … +120 °С
Номинальное давление Ps 2700 кПа
Характеристика потока Регулирующий канал А-АВ равнопроцентная
Пропускная способность Kvs См. таблицу вверху
Дифференциальное давление ΔPv100 400 кПа ΔPv0 800 кПа
Запирающее давление ΔPs 1400 кПа
Уровень утечки А, герметичен
Трубное присоединение Внешняя резьба Угол поворота 90 ° (рабочий диапазон 15…90 °)
Положение установки От вертикального до горизонтального(относительно штока)
Тех. обслуживание Не требуется
Тело клапана Освинцованная красная литейная латунь (CuSn4Zn6P6)
Конус клапана и шток Нержавеющая сталь
Седло штока EPDM
Уплотнение штока Tefl on (PTFE-GF15%)
Смазка UNIsilicon (пригодна для питьевой воды)
Седло привода Пластик (PA66-GF30%)
Верх штока Пластик (PA66-GF30%)
Седло шара TEFZEL
Корректирующий диск TEFZEL



Описание

Управление

Регулирующий клапан Belimo R409DK управляется при помощи поворотного электропривода. Поворотные электроприводы управляются стандартным сигналом 0…10 В= или по 3-позиционной схеме и поворачивают шар внутри крана – регулирующее устройство – в открытое положение согласно управляющему сигналу. Кран Belimo R409DK открывается в направлении против часовой стрелки и закрывается по часовой стрелке.

Характеристика потока

Равно-процентная характеристика потока шаровой кран Belimo R409DK обеспечивается встроенным корректирующим диском.

Электропривод

Подбор электропривода производится в зависимости от типа и размера муфта Belimo R409DK.

Регулирующий клапан Белимо R409DK а также запросить его цену и стоимость вы можете позвонив по телефону: 8 (499) 201-22-47.

Скидки и оптовые цены на регулирующий шаровой кран Белимо R409DK мы обсуждаем индивидуально.

На Кран Белимо R409DK распространяется 5 лет гарантии с момента продажи, а также сертификат соответствия и паспорт изделия.

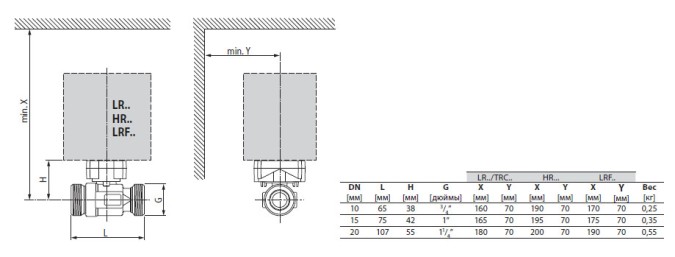

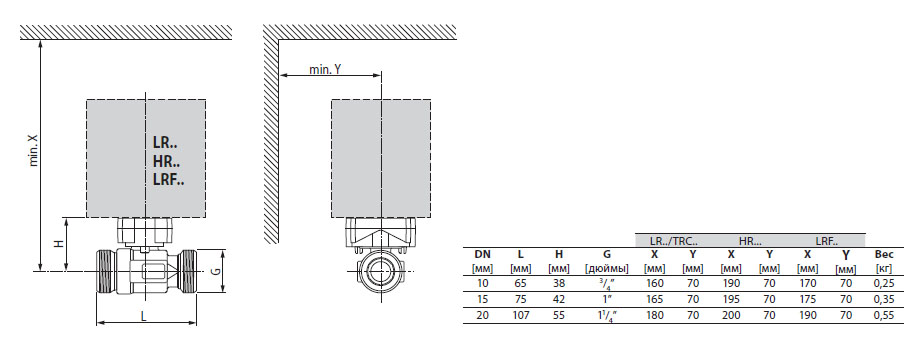

Габаритные размеры

Габаритные размеры R409DK



Скачать PDF



Скачать PDF (85 Кбайт)

Сертификат BELIMO (775 Кбайт)
